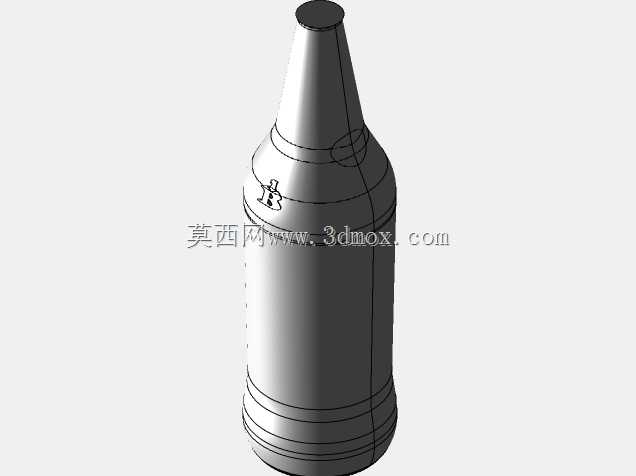

带防滑纹路的窄口玻璃包装瓶三维结构

　　日常接触的窄口玻璃瓶，看似是简单的吹制成型件，实际在结构设计阶段要兼顾灌装、封盖、运输、终端使用多个环节的力学与尺寸匹配要求，很多刚接触包装结构设计的工程师容易忽略瓶身细节的工程价值，只把外观曲面做顺就交付，实际到量产环节很容易出现封盖漏液、堆码打滑、灌装卡线的问题。这个玻璃瓶的结构设计，首先从瓶口段开始做尺寸约束，瓶口的外径、内径公差直接匹配皇冠盖或者旋盖的封合尺寸，瓶口顶端的平面度要控制在极小的公差范围内，避免封盖后出现密封间隙，瓶口下方的缩颈段做了平滑的锥度过渡，一方面是贴合手持倾倒时的手指贴合弧度，另一方面在高速灌装线上，这个锥段可以作为导向定位面，和灌装头的定位套快速对中，减少灌装时的液体飞溅问题。

　　瓶身主体段做了等直径的圆柱面设计，这个区域是贴标的主要工作面，圆柱面的圆度公差要控制在合理范围，避免贴标时出现标签起皱、翘边的问题，同时瓶身上下靠近肩部和底部的位置，都做了多道环形的防滑凸纹，这些凸纹不是装饰性的结构，一方面在洗瓶、灌装的输送线上，凸纹可以增加瓶身和输送侧向导板之间的摩擦力，避免玻璃瓶在高速输送时出现打滑、倒瓶的情况；另一方面终端用户手持瓶子的时候，尤其是瓶身沾有冷凝水或者饮品残留的时候，这些环形凸纹可以增加手指和瓶身的接触摩擦力，减少滑脱摔碎的风险。瓶底部分做了内凹的结构设计，边缘的支撑环做了加厚处理，这个结构是为了提升瓶子直立放置时的稳定性，同时内凹的瓶底可以避免玻璃成型时的底部冷斑直接接触放置平面，

　　减少放置时的应力集中，降低瓶子受轻微撞击就出现底部开裂的概率，另外加厚的支撑环在堆码的时候，可以承受上层多瓶的堆叠载荷，避免仓储运输过程中出现瓶底变形、塌垛的问题。从建模思路上来说，这类回转体为主的包装容器，首先要确定各个功能段的轴向尺寸分界，先绘制半剖面的轮廓线，确认瓶口、缩颈、瓶肩、瓶身、瓶底各段的过渡圆角，尤其是瓶肩和瓶身衔接的位置，圆角不能过小，否则玻璃吹制的时候容易出现料厚不均的问题，圆角过大又会压缩贴标的有效区域，需要在结构强度和贴标空间之间做平衡；轮廓线确认后通过回转特征生成主体结构，之后再做瓶身的环形防滑纹，这里要注意防滑纹的凸起高度不能过高，否则会增加瓶子在周转箱里的取放阻力，也不能过低，起不到防滑的作用，

　　凸起的边缘都要做小圆角过渡，避免出现尖锐的棱边，防止生产过程中划伤操作人员，也避免玻璃成型时出现应力集中导致的裂纹。在实际应用场景里，这类窄口玻璃瓶主要用于含气饮品、酿造酒类、调味液体的包装，在灌装生产线上，瓶身的外径尺寸要和输送线的拨瓶轮、护板间隙匹配，间隙过大会导致瓶子在输送过程中晃动错位，间隙过小会出现卡瓶堵线的问题；瓶身的总高度要和灌装阀的升降行程匹配，保证灌装头能准确伸入瓶口完成灌装，封盖工位的压头行程也要和瓶口高度匹配，保证封盖压力均匀，密封可靠。仓储堆码的时候，瓶身的防滑凸纹可以增加上下层瓶子之间的摩擦力，减少运输过程中因为车辆颠簸导致的垛位滑移，提升运输安全性。另外从结构强度的角度，瓶身的玻璃料厚分布要做合理的梯度设计，瓶口和瓶底因为要承受封盖压力和堆码载荷，料厚要稍大于瓶身中段，瓶肩位置因为是应力集中的区域，过渡圆角和料厚也要做针对性的加强，避免瓶子受侧向撞击时从瓶肩位置开裂。很多新手建模的时候容易把整个瓶身做成等料厚，实际量产的时候这样的结构要么是瓶口瓶底强度不足容易破损，要么是瓶身中段料厚过大增加原料成本，都不符合量产的工程要求。这类容器的三维建模还要考虑和后续包装工序的适配，比如瓶身的直径要匹配自动贴标机的标站辊轮尺寸，瓶身的曲面弧度要保证标签粘贴后能完全贴合，没有气泡；瓶口的螺纹或者卡箍结构要和常用的瓶盖尺寸通用，不用单独开制瓶盖模具，降低整体的包装成本。
