立式自行车维修停放支撑支架设计

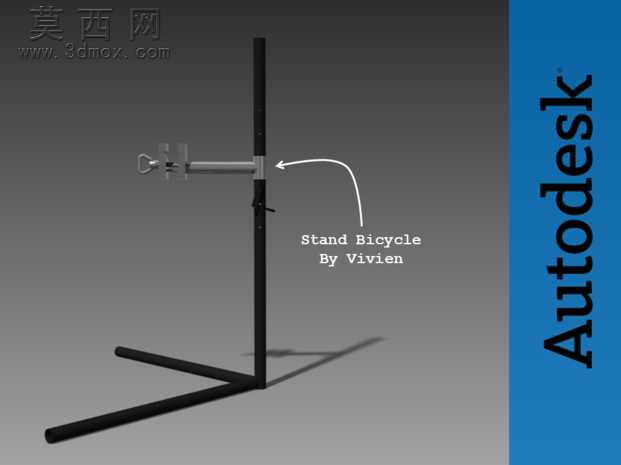

该作品为立式自行车停放维修两用支架的三维设计成果，建模阶段采用参数化特征建模方式完成整体结构搭建，首先以基准轴、基准面为定位参照，绘制底部支撑脚的二维轮廓草图，通过拉伸命令生成两根呈直角分布的水平支撑底杆，底杆采用等截面矩形型材形态，保证放置时的接地稳定性与抗倾覆能力。随后完成垂直立柱的建模，立柱为等径直杆结构，在立柱对应高度位置设计有可调节锁紧结构，用于适配不同尺寸自行车的夹持高度需求，锁紧机构采用快拆式卡扣结构建模，还原实际使用时的高度调节与锁止功能。横向夹持臂部分通过同轴配合与立柱连接，夹持臂末端设计有适配自行车车架的挂钩式夹持结构，可稳固勾住自行车车架横梁部位，实现自行车的直立悬挂，既可以作为日常停放的停车支架使用，也可在维修时将自行车抬升至合适操作高度，方便对轮组、传动部件进行检修作业。材质渲染阶段，支架主体金属部件采用哑光黑色喷塑金属材质，表面添加细微的颗粒质感模拟真实喷塑工艺的触感，金属连接件部分采用亮面镀铬金属材质，突出金属部件的光泽质感与结构区分度，底部支撑脚末端添加防滑橡胶材质的垫脚，还原实际产品的防滑防刮设计细节。渲染场景采用简洁的中性灰色背景，搭配柔和的定向光源与环境补光，投射出自然柔和的阴影，清晰展现支架的整体结构比例与各部件的装配关系，同时在画面中添加结构指示标注，明确展示夹持臂的功能位置。整体设计遵循实用化的设计思路，在保证结构强度满足承重需求的前提下，尽可能简化整体结构，减少不必要的冗余部件，兼顾生产制造成本与使用便捷性，支架整体拆装便捷，非使用状态下可拆解为扁平部件方便收纳运输，适配家用、车店等多种使用场景的需求。
