创意改装电动滑板车整车结构设计

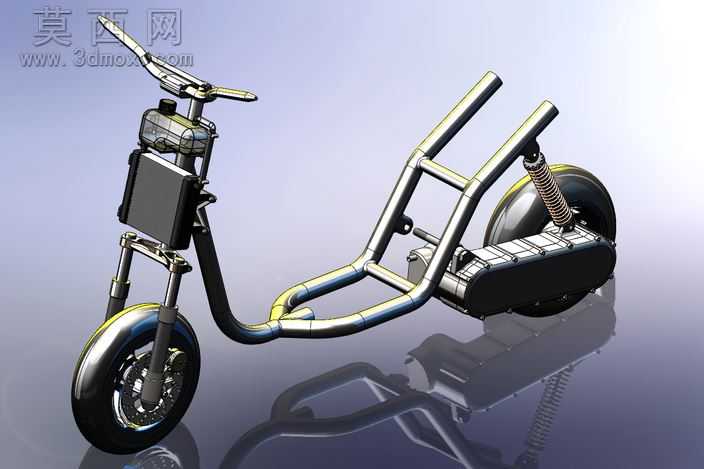

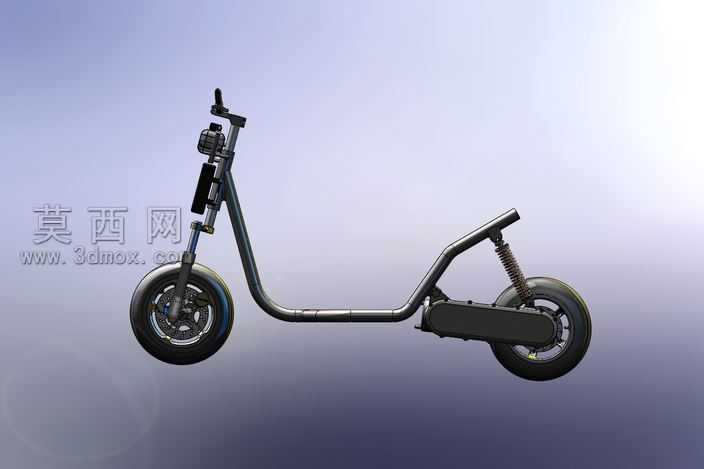

该作品为创意改装风格的电动滑板车三维设计方案，建模阶段以雅马哈Aerox50踏板车的结构逻辑为参考，在三维软件中完成整车全参数化建模，所有零部件均按照真实代步车的尺寸比例搭建，保证各部件装配间隙符合实际生产的公差要求。建模过程中优先完成车架主体的空间管线搭建，采用一体式弯管车架结构，通过三维软件的扫掠、放样功能精准还原金属管材的弯折弧度，同时预留出电池仓、控制器、驱动单元的安装空间，确保车架承重结构的力学合理性。行走系统部分，前后轮均采用真实轮毂的结构建模，前轮搭配转向立柱与双筒前叉，还原真实车辆的转向活动结构，后轮集成驱动电机单元，将电机壳体、散热鳍片、传动结构都做了精细化建模，同时在后轮与车架连接处设计了单筒弹簧减震结构，还原减震器的弹簧螺距、阻尼筒的细节结构，可模拟真实行驶过程中的滤震活动行程。车把部分完成了握把、刹车手柄、控制开关的细节建模，车头位置预留了仪表安装位，车架中部设计了镂空脚踏区域，兼顾轻量化与踩踏承重需求。渲染阶段采用金属材质区分不同部件的质感，车架管材赋予抛光金属材质，还原镀铬管材的亮面反射效果，车胎赋予哑光橡胶材质，添加细微的胎面纹理提升真实感，减震弹簧、电机壳体分别赋予不同粗糙度的金属材质，区分不同部件的加工工艺差异，电池外壳、控制盒则赋予磨砂哑光塑料材质，通过材质差异清晰区分整车不同功能模块。设计过程中针对整车重心做了多轮调整，将较重的电池、电机部件布置在车架中下部，降低整车重心提升行驶稳定性，同时简化了不必要的外观覆盖件，保留机械结构的裸露质感，打造出兼具复古改装风格与实用代步属性的电动滑板车结构方案，所有部件的装配关系都经过干涉检查，确保各活动部件在运动过程中不会出现碰撞问题，可直接用于后续的结构验证与改装参考。
