创意悬浮水滴艺术装置结构设计

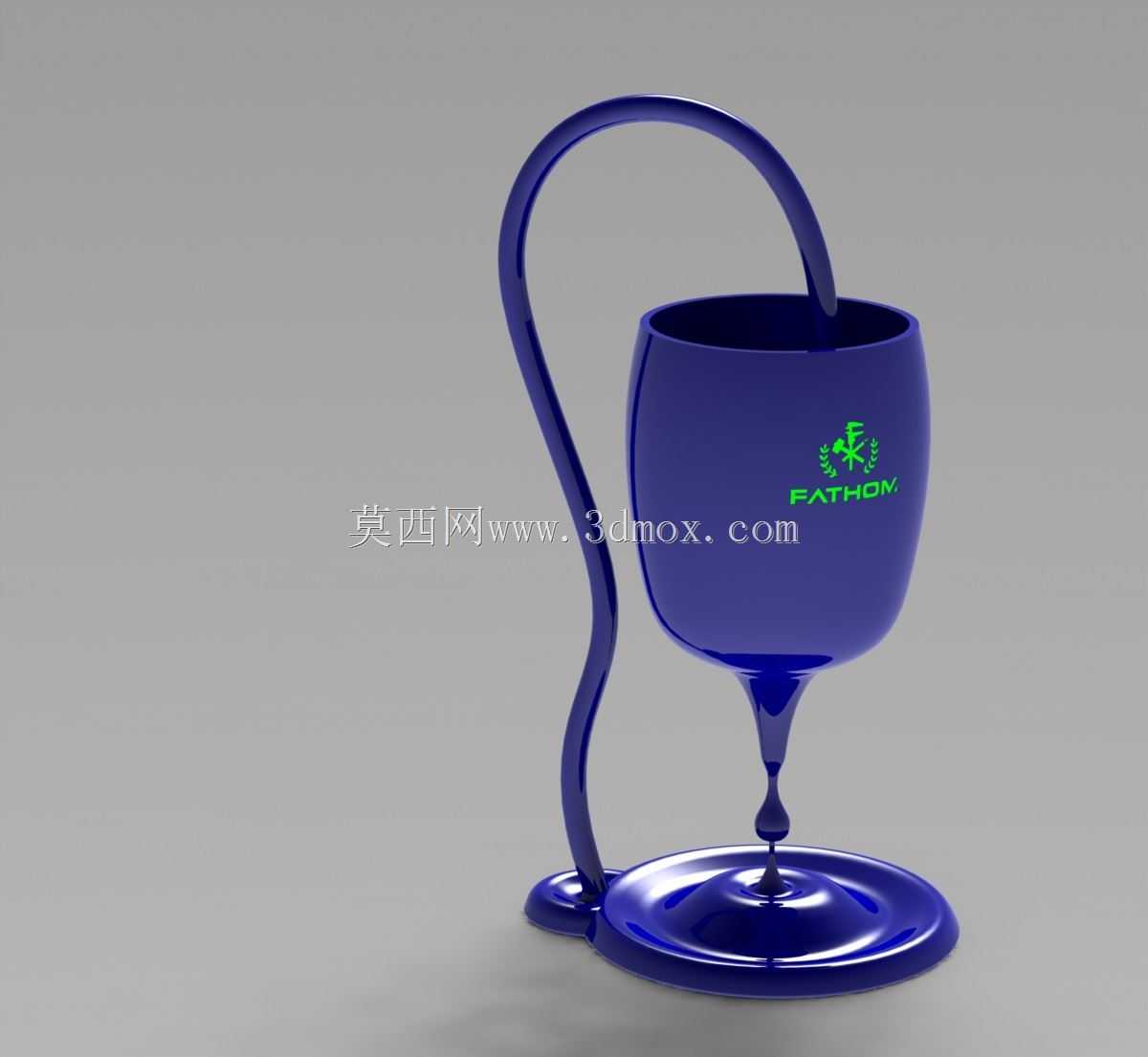

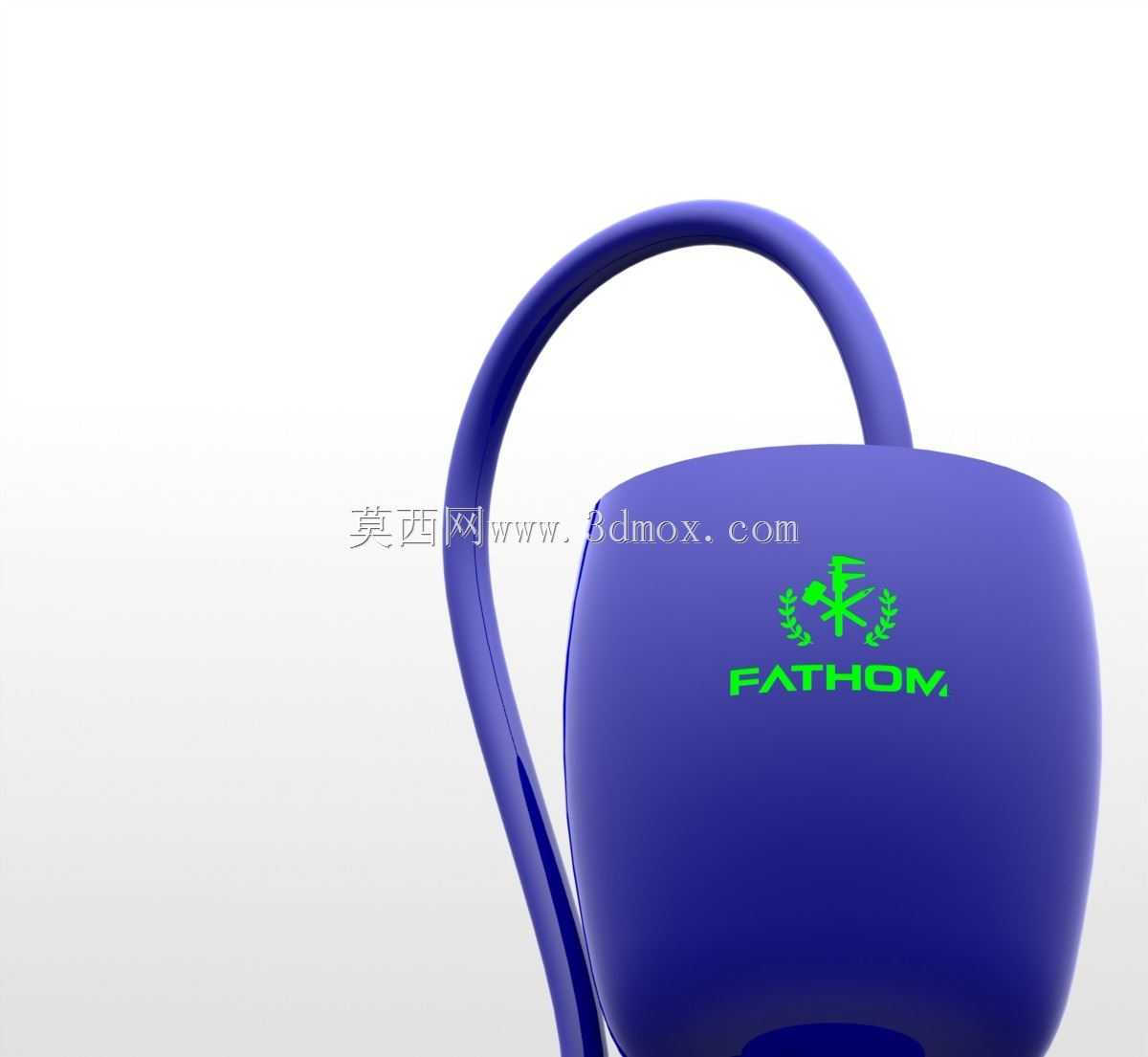

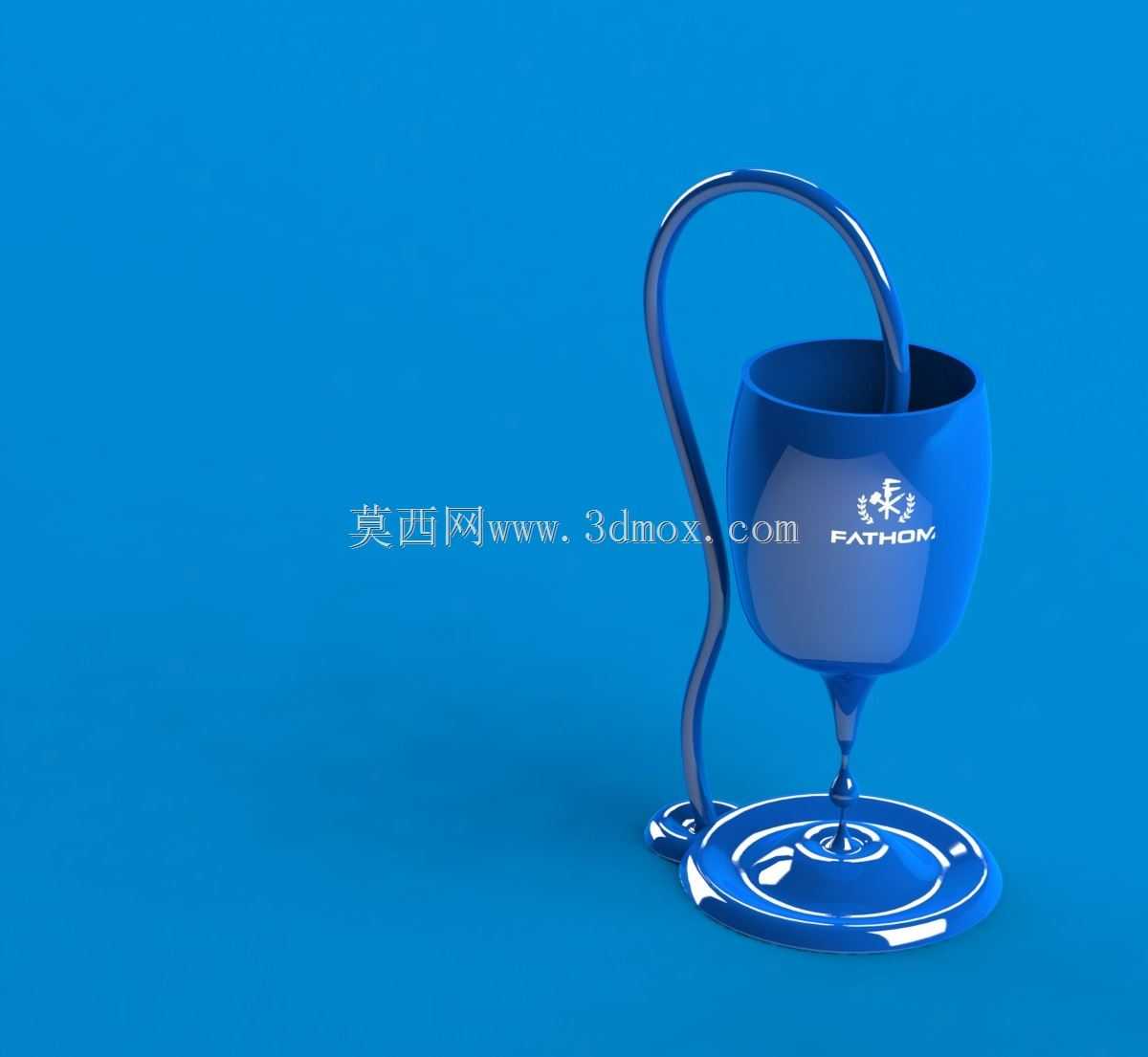

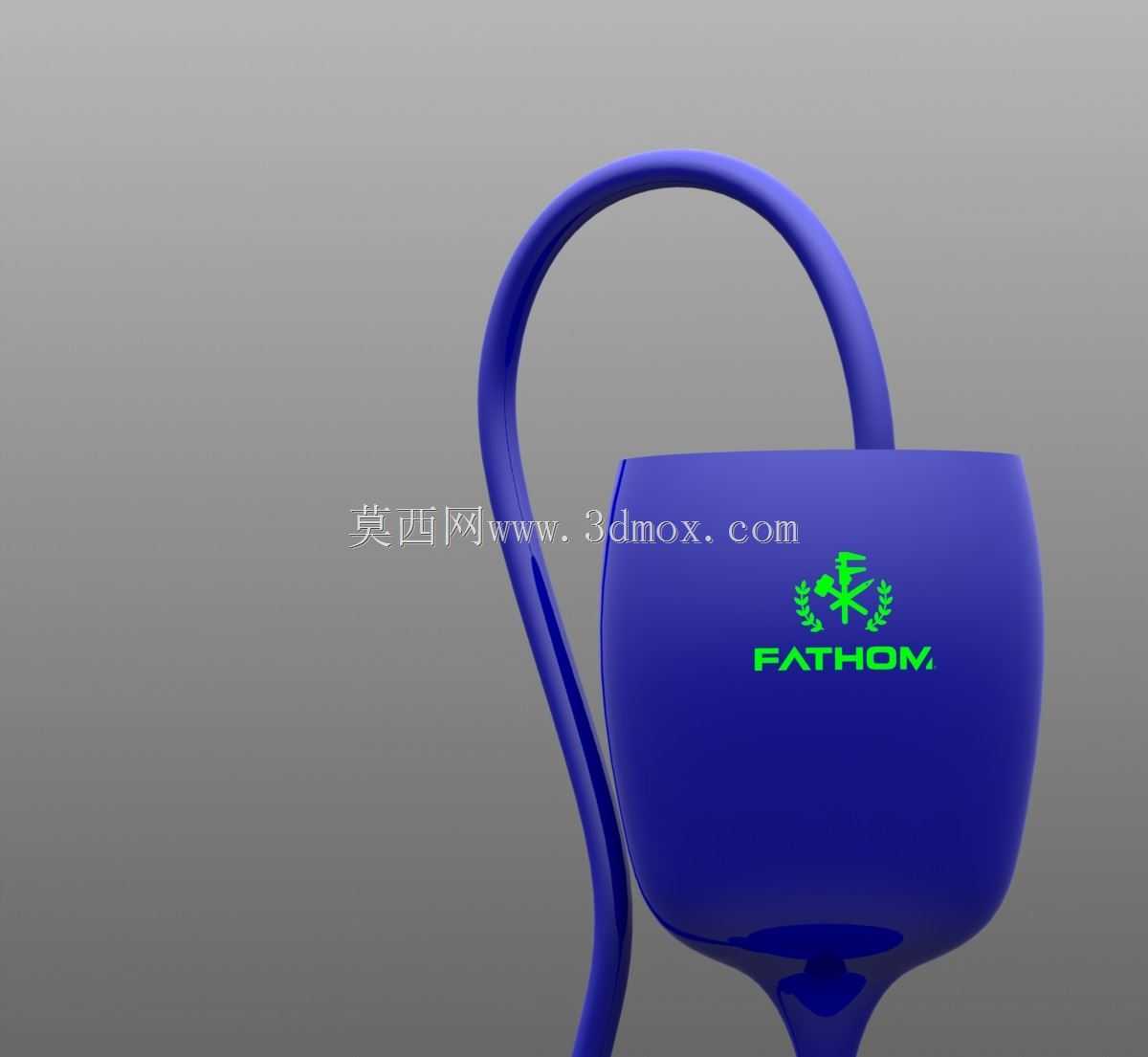

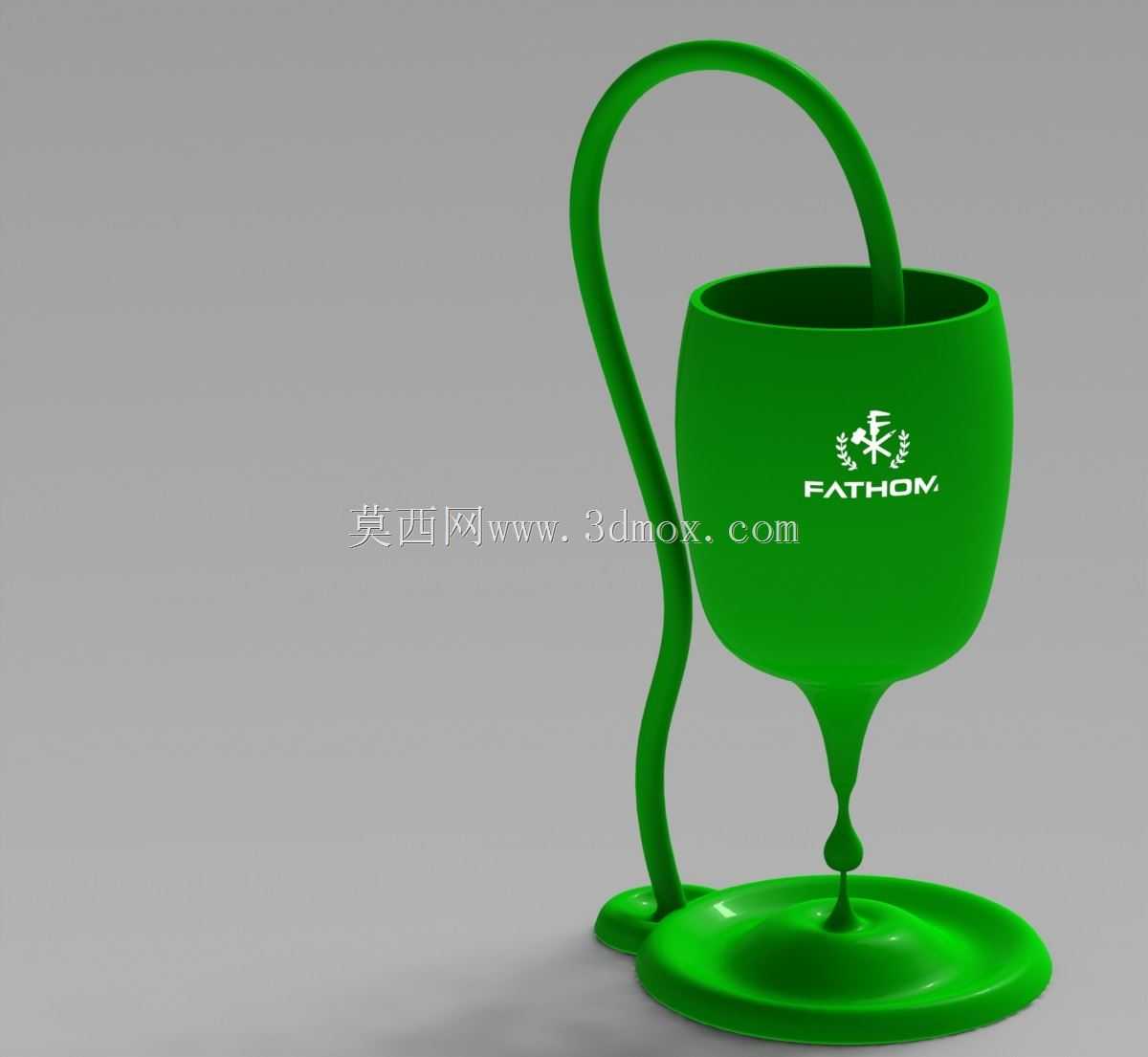

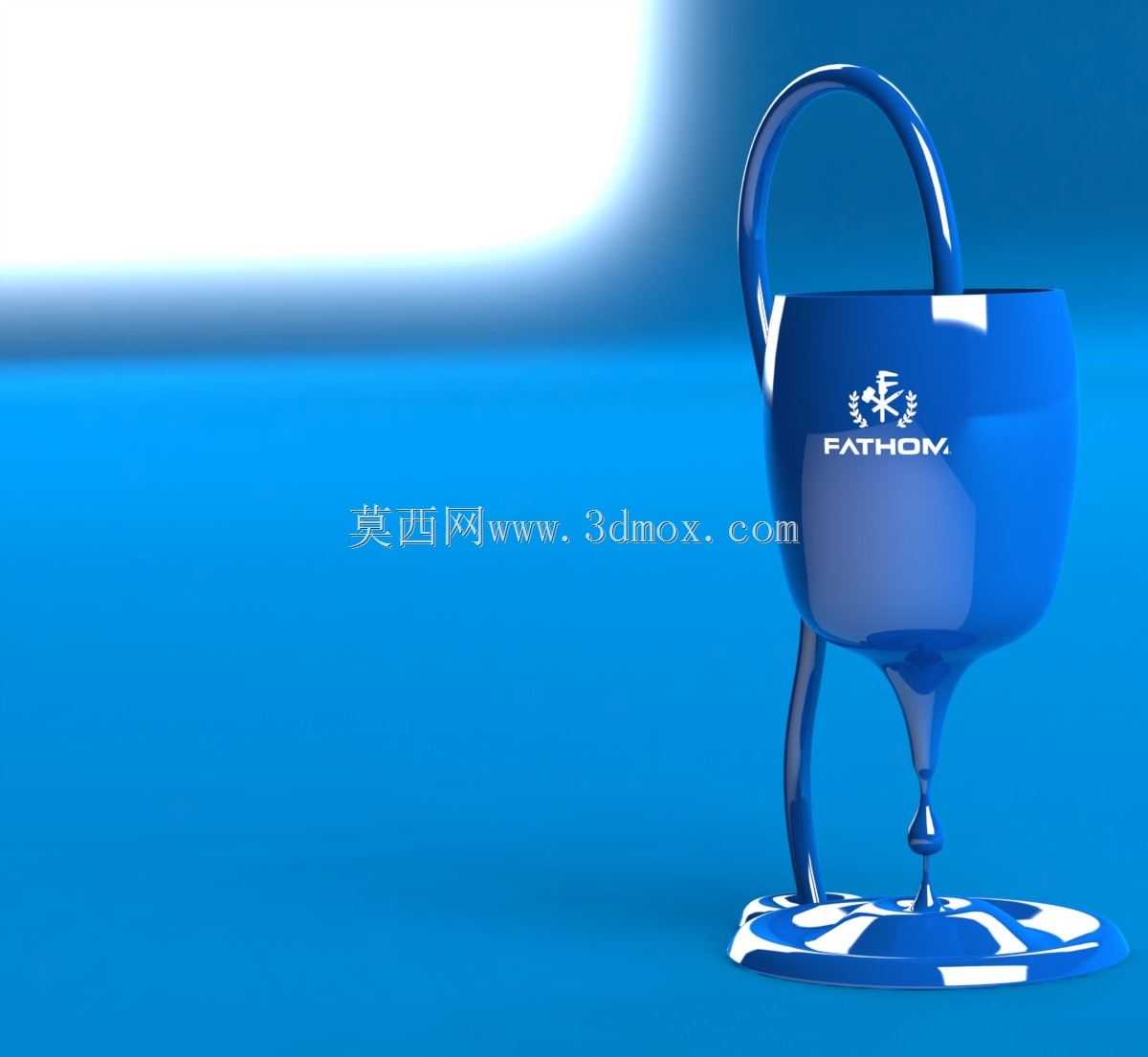

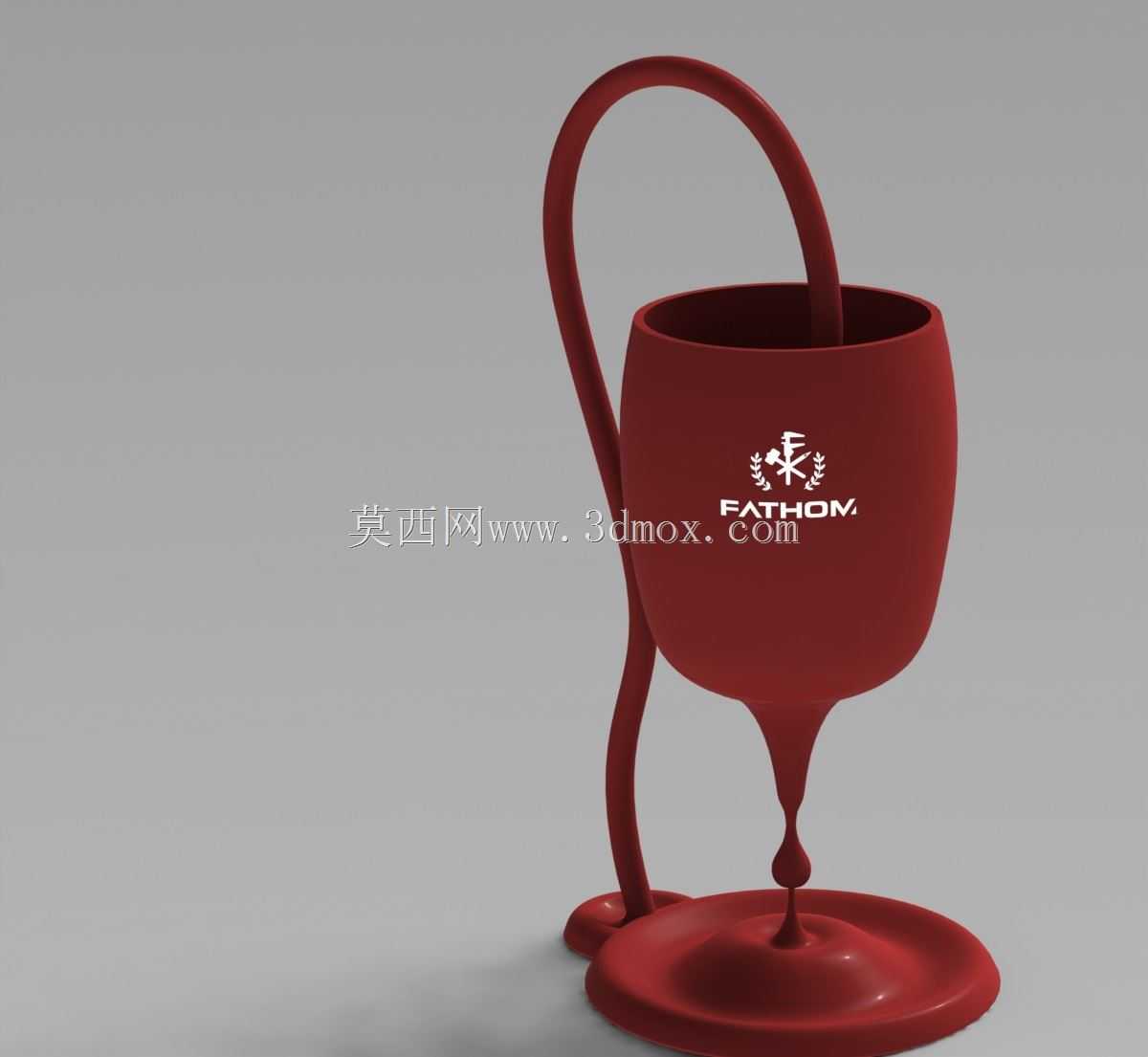

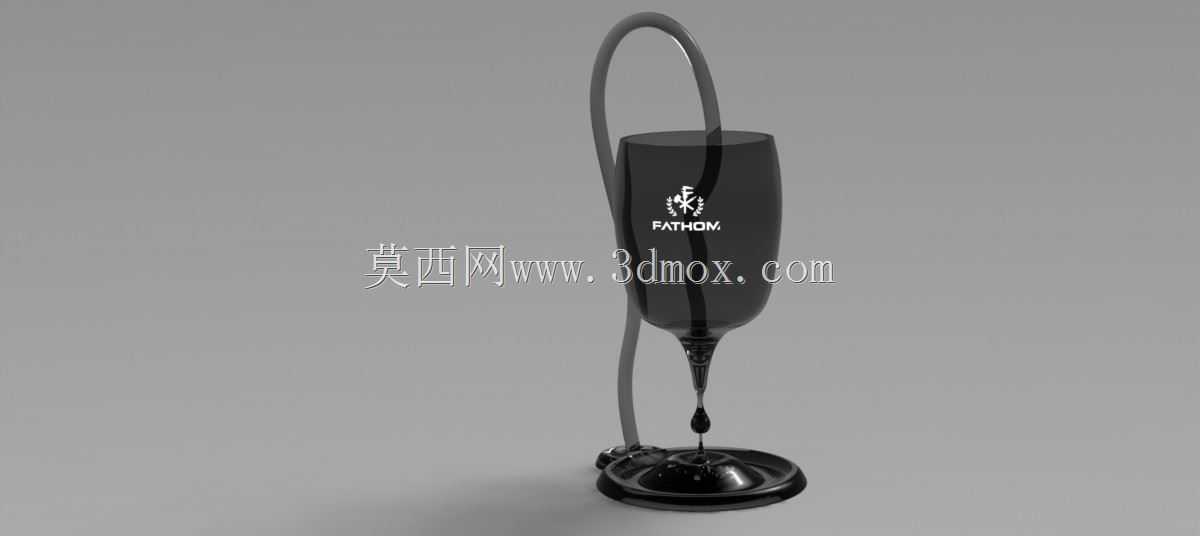

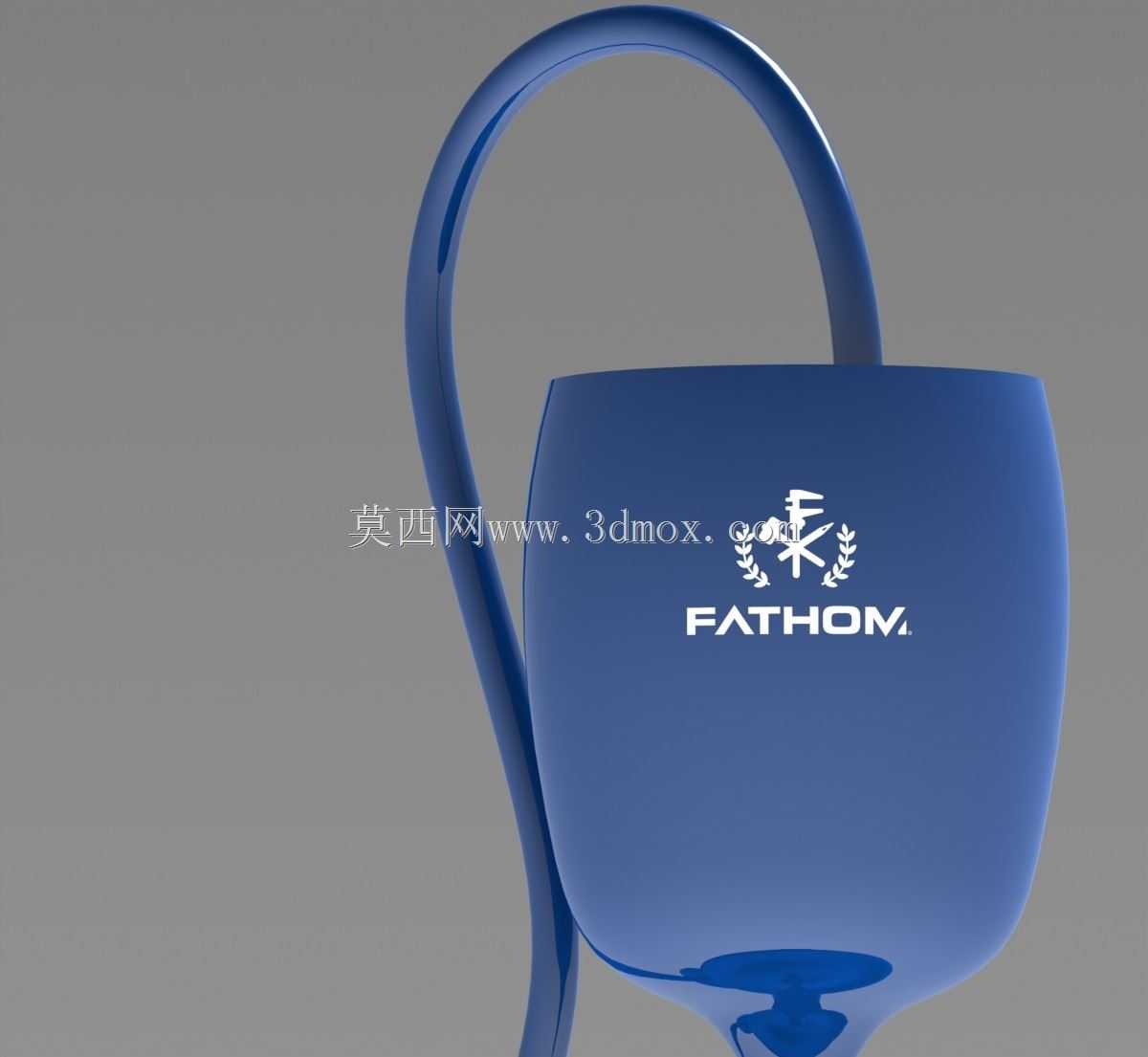

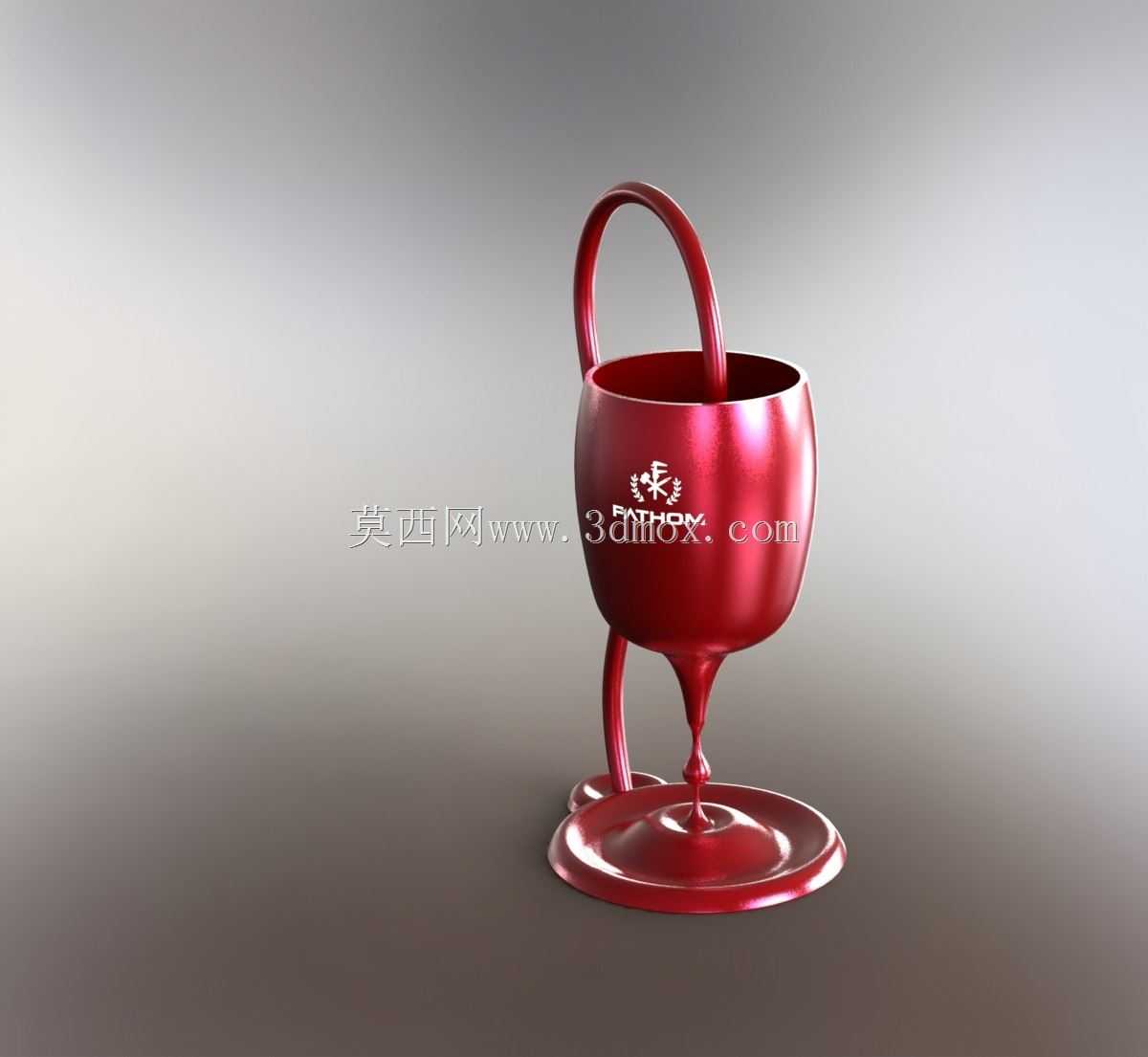

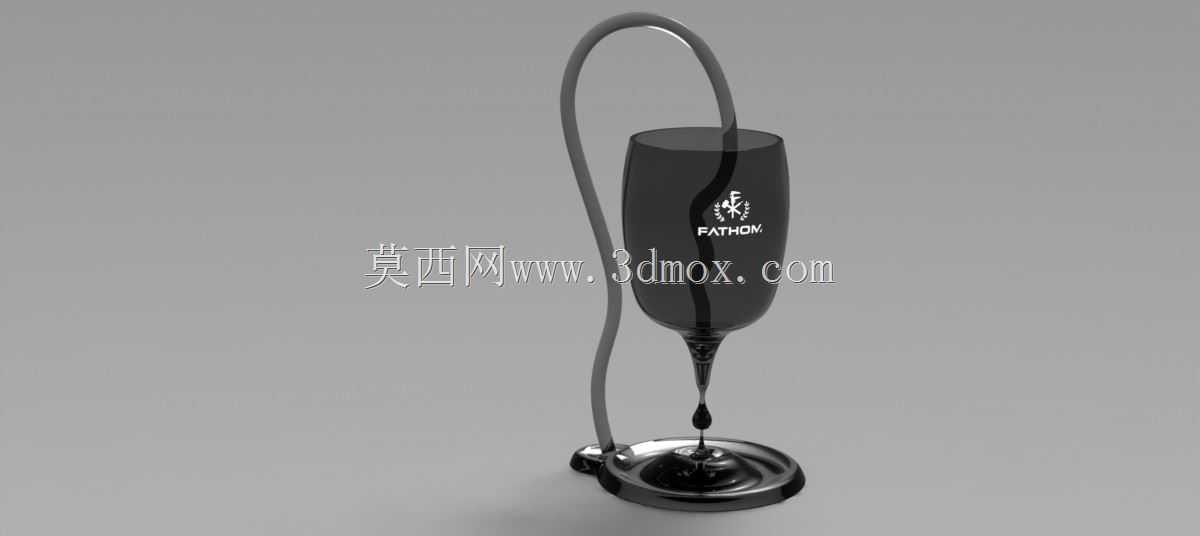

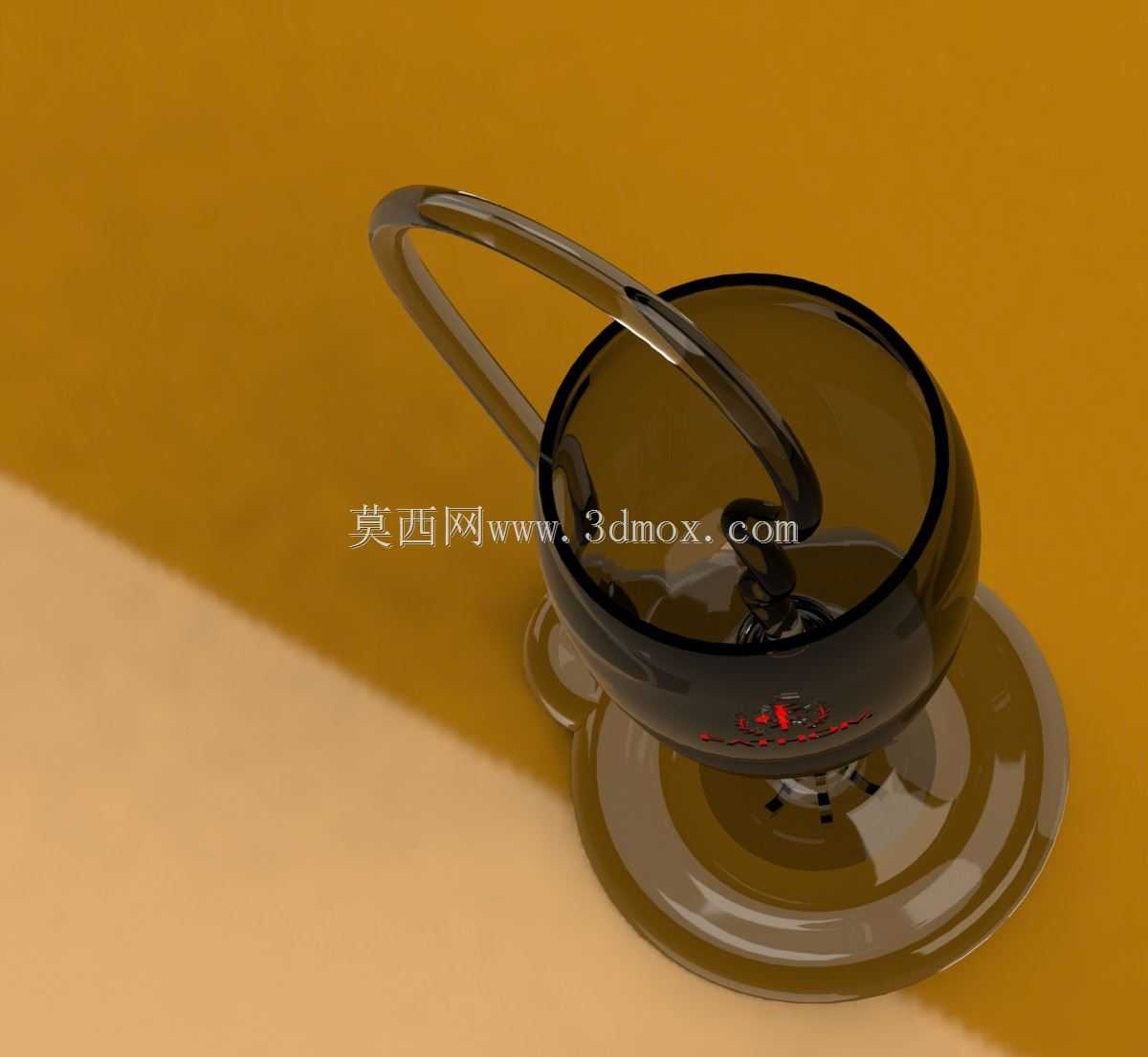

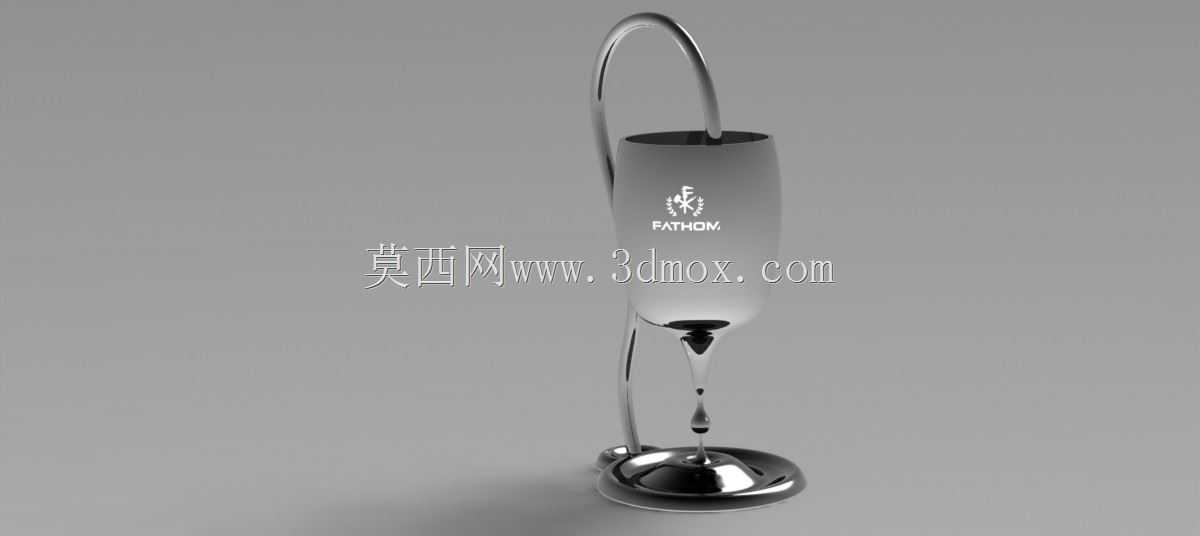

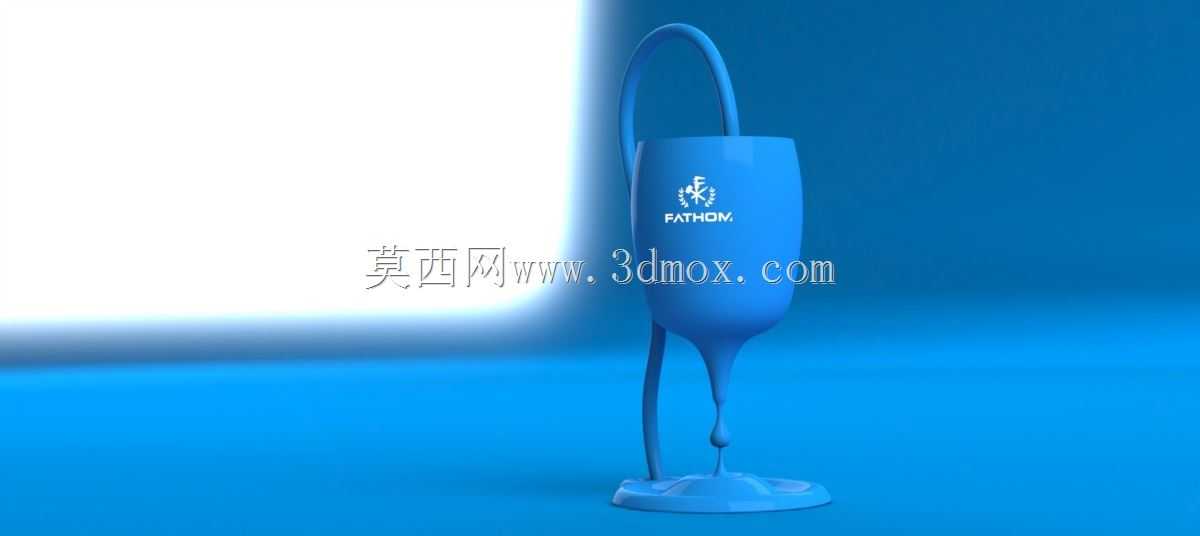

　　该装置的核心设计逻辑围绕视觉错觉构建，通过金属曲面的连续过渡，让水流路径形成闭合视觉循环，打破常规出水终端的单向出水认知。从结构层面拆解，上部杯状腔体为储水与出水集成单元，腔体壁厚控制在1.2mm，采用镜面抛光不锈钢材质，既保证结构强度，又能通过曲面反射弱化管路存在感，腔体底部开有直径2mm的锥形出水孔，孔口做R0.3mm圆角处理，避免水流断裂形成离散水滴，保证下落水流的连续性。上部弧形导水管为一体化弯管结构，弯曲半径为120mm，管内壁做电解抛光处理，降低水流沿程阻力，管路与上部腔体、下部底座的连接位置采用隐藏式焊接结构，焊缝打磨至与母材同粗糙度，从外观无连接痕迹。下部底座为整个装置的支撑与回水集成单元，底座直径150mm，

　　整体高度25mm，内部集成回水腔、微型潜水泵与水流稳压腔，回水腔表面做与上部腔体同曲率的凹面设计，承接下落水流的同时，通过曲面反射让下落水流与上升水流形成视觉衔接，强化悬浮错觉。回水腔进水口设置有100目不锈钢滤网，拦截水流中可能存在的杂质，避免堵塞微型泵与上部出水孔，滤网采用快拆结构，可直接从底座侧面取出清理，无需拆解整体装置。微型潜水泵固定在底座中心的减震胶垫上，泵体输出端连接导水管下端，进水端连通回水腔，泵的流量控制在0.8L/min，扬程1.5m，匹配装置整体水流循环需求，同时避免流量过大导致水流飞溅、流量过小无法形成连续水幕的问题。稳压腔设置在泵体输出端与导水管之间，腔体内置多孔整流板，消除泵体输出水流的脉动，

　　保证上部出水孔流出的水流平稳无抖动，进一步强化视觉悬浮效果。从安装边界来看，装置整体放置平面的平面度需控制在0.5mm/m以内，避免底座放置不稳导致水流偏移，装置上部最高点距离放置平面高度为380mm，横向最大外轮廓直径为150mm，预留安装空间时需在装置周边留出至少100mm的操作空间，方便日常加水与滤网清理。该装置主要应用于商业空间软装陈设、艺术展厅互动装置、高端家居装饰场景，在实际使用中，可通过调整泵体流量改变下落水流的形态，匹配不同场景的视觉需求，当流量调至0.6L/min时，下落水流会形成连续的水滴串效果，搭配灯光可形成更具层次感的光影表现；当流量调至1.0L/min时，水流形成完整连续的水柱，视觉悬浮感更强。

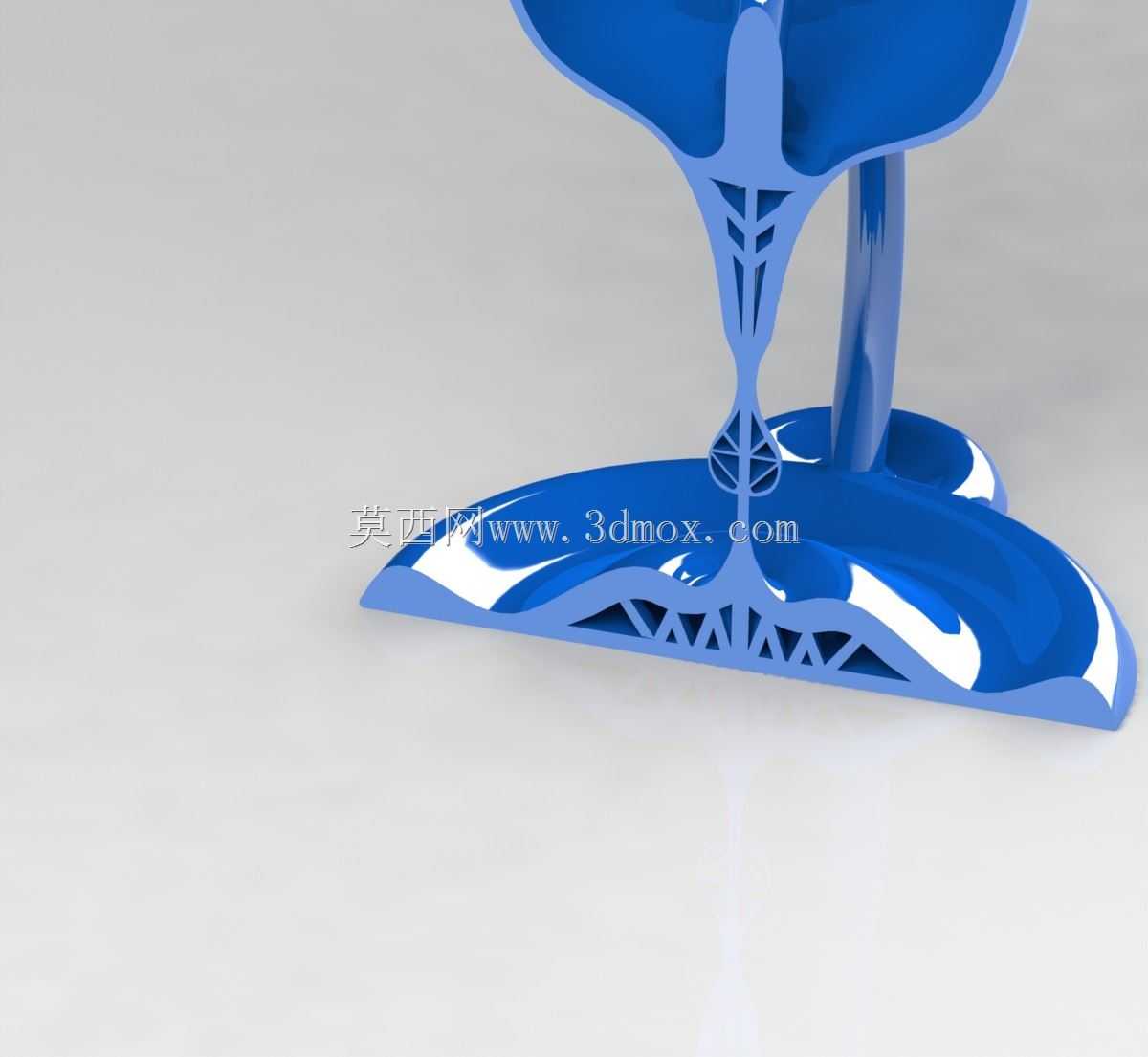

　　设计过程中针对水流路径做了多次流体仿真验证，调整出水孔角度与导水管弯曲弧度，避免水流在管路内部形成涡流导致出水抖动，同时针对金属部件的焊接变形做了工艺余量预留，弯管加工时采用冷弯工艺，避免热弯导致的管壁变形与表面氧化，保证最终成品的曲面流畅度。装置的所有涉水部件均采用304食品级不锈钢材质，长期接触水体不会出现锈蚀与有害物质析出，适配清水使用场景，日常维护仅需定期补充蒸发水量、清理回水腔滤网即可，无复杂维护流程。从结构可靠性角度，底座重量设计为2.3kg，整体重心落在底座中心直径80mm的范围内，即使受到轻微外力触碰也不会出现倾倒，导水管与上下部件的连接位置做了加强筋结构，隐藏在腔体内部，不会破坏外观整体性，同时保证管路连接强度，长期使用不会出现管路松动移位的问题。
