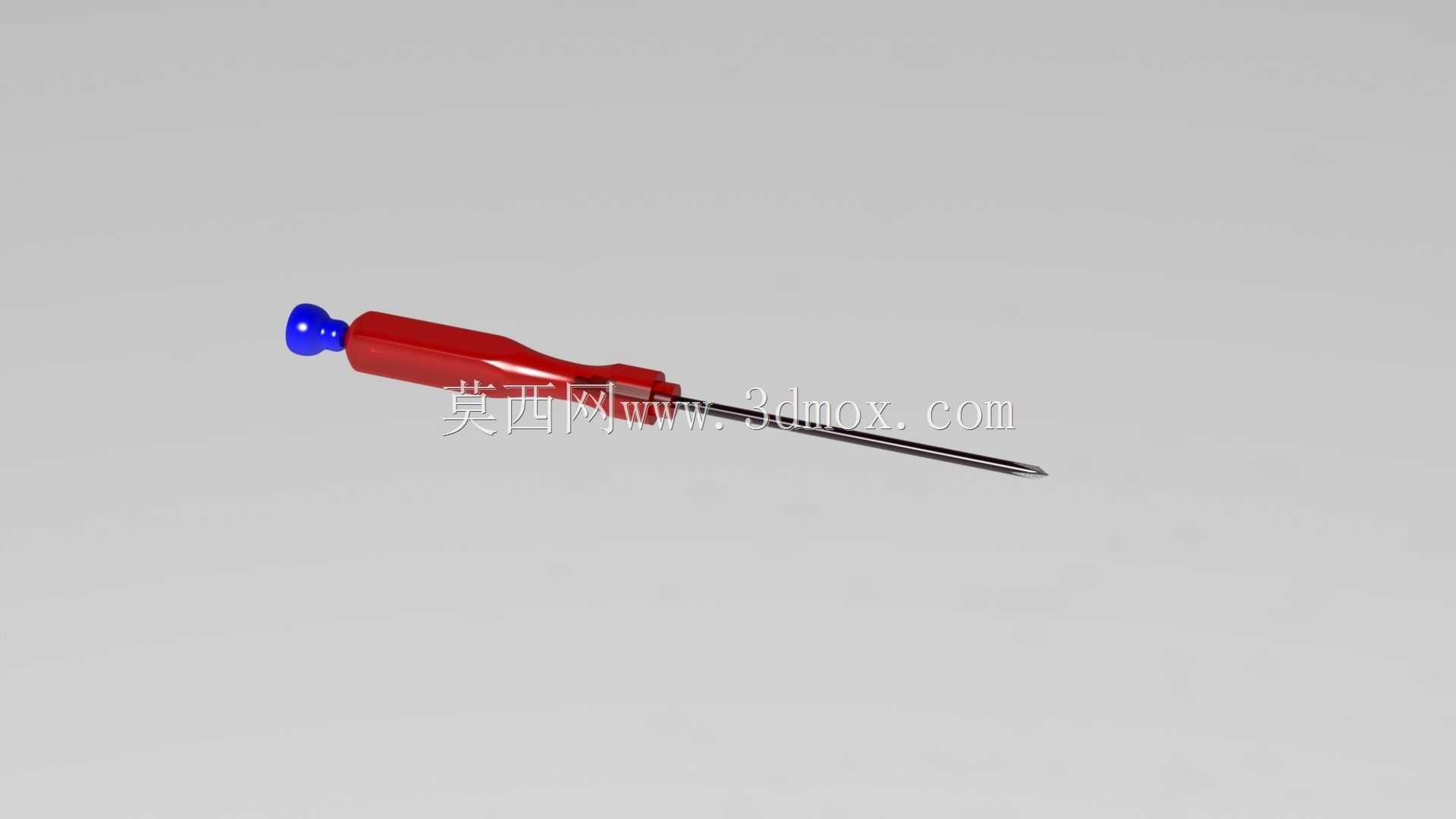

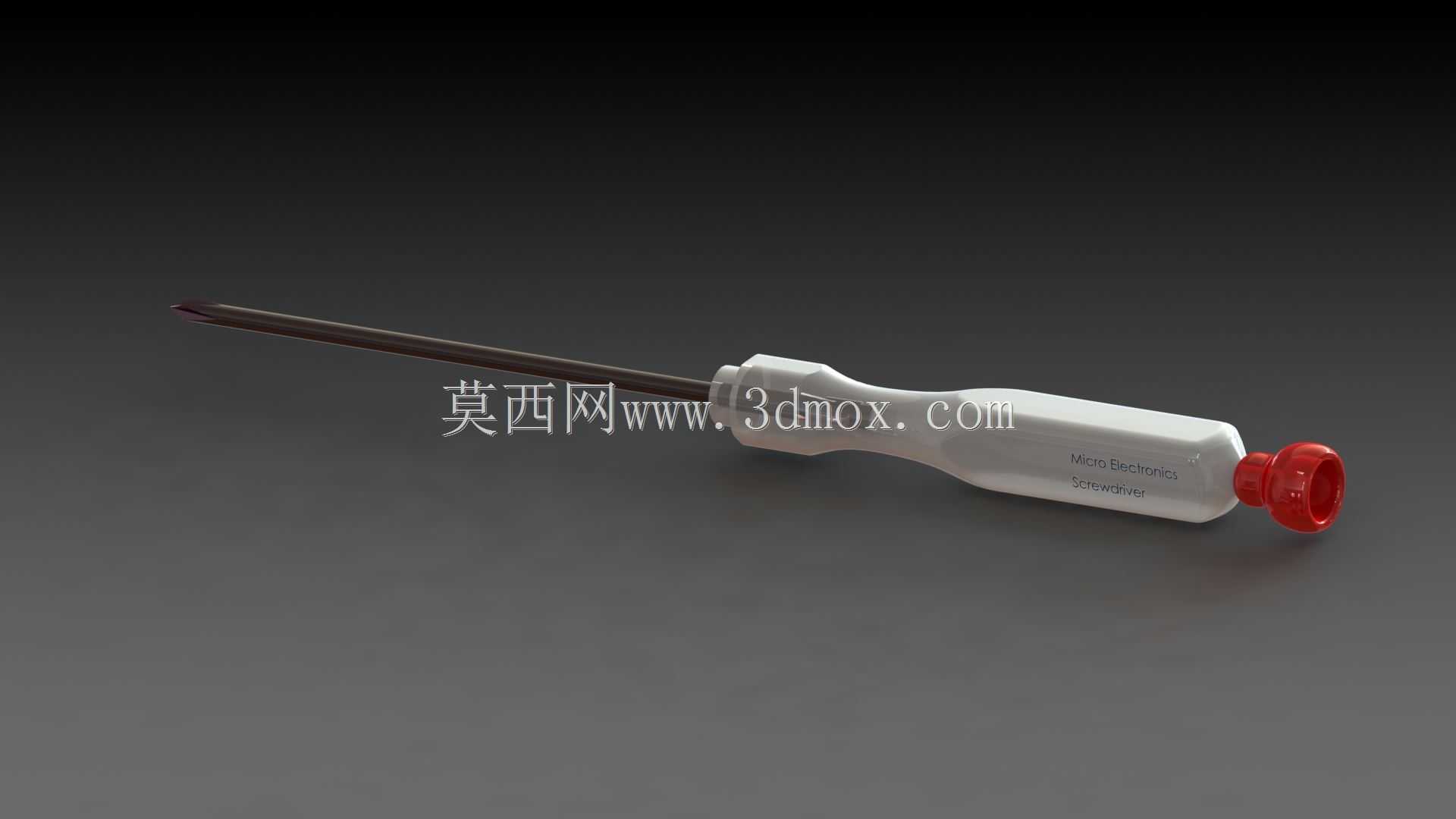

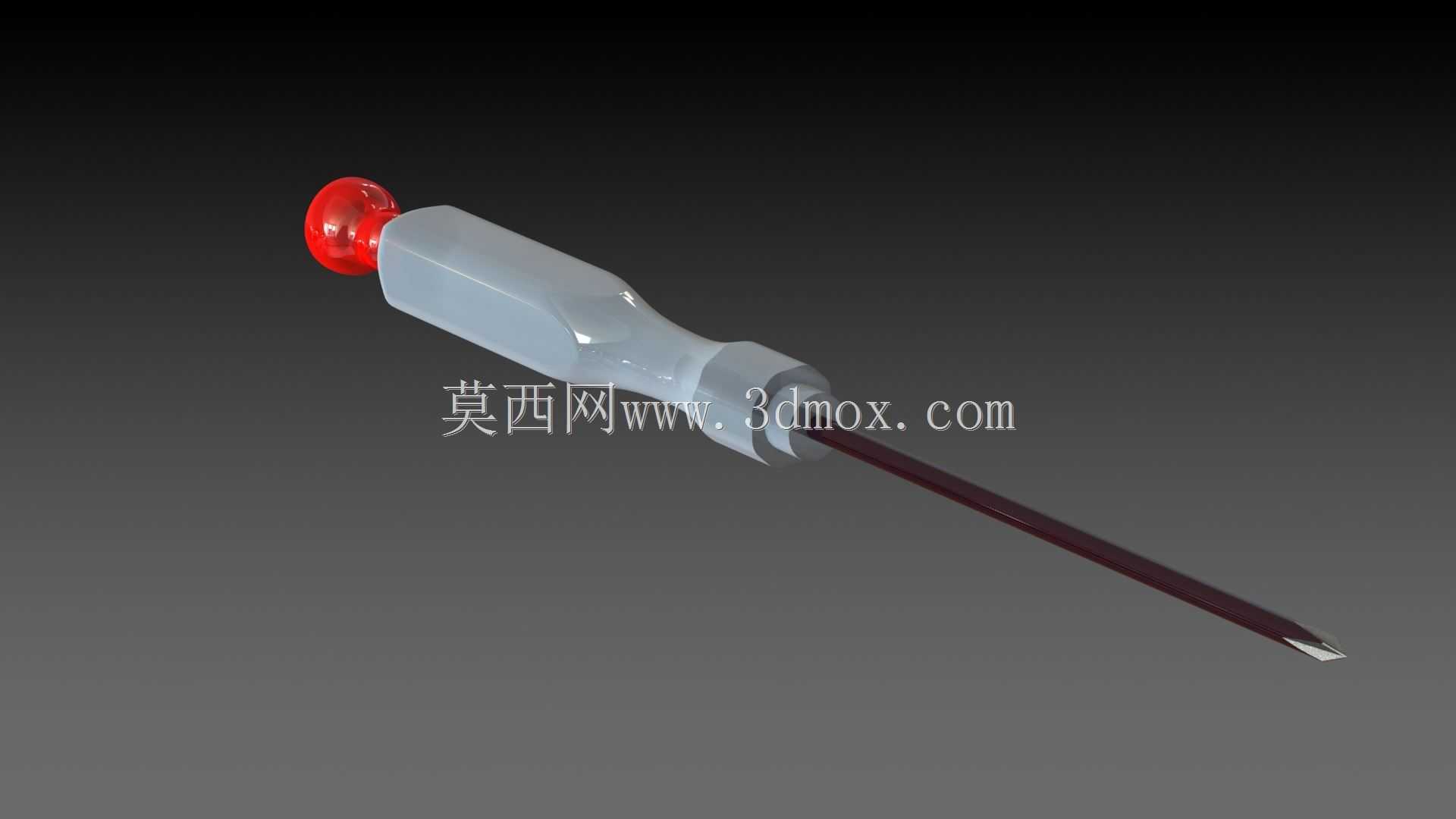

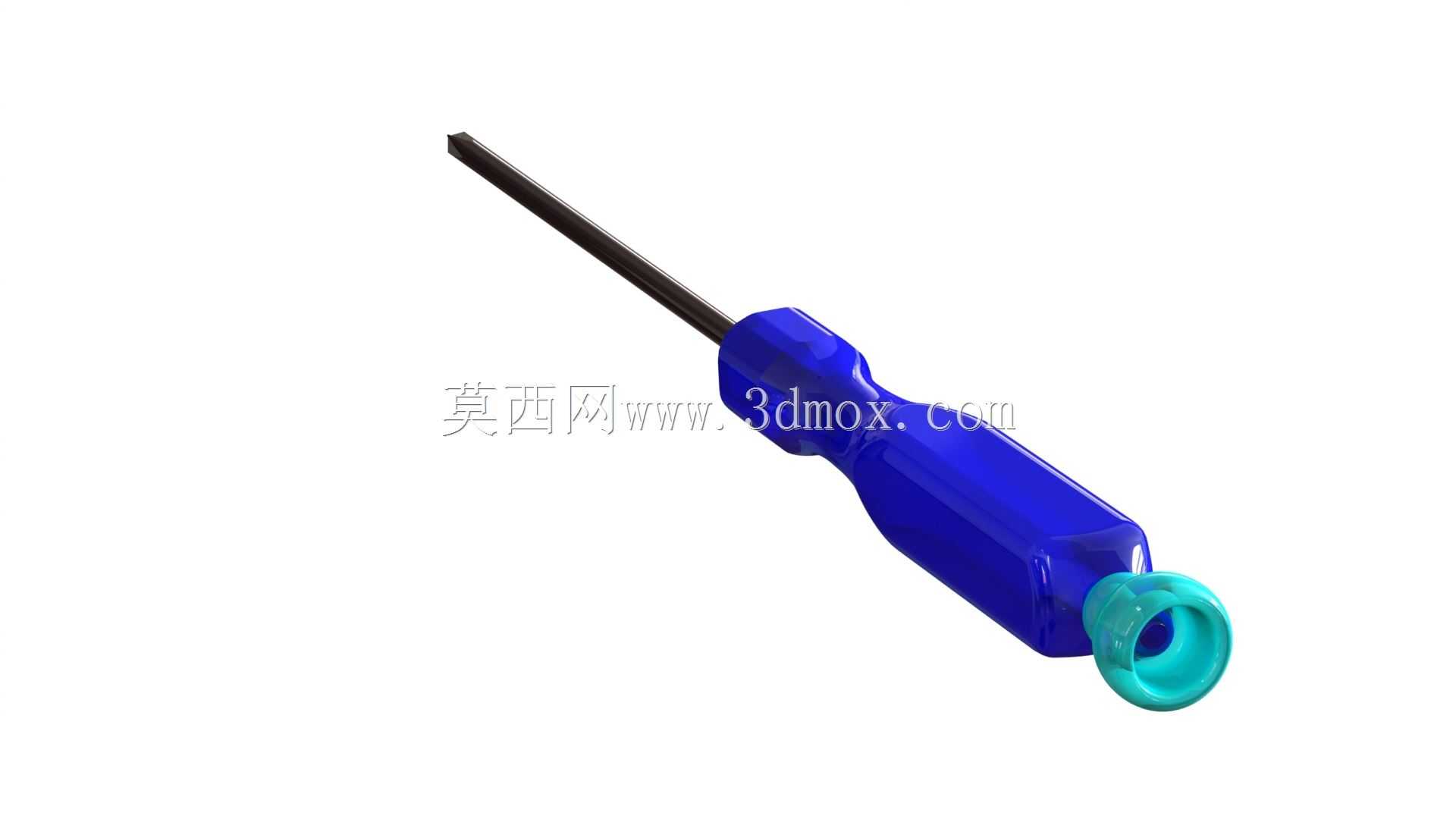

精密电子维修用微型十字螺丝刀结构设计

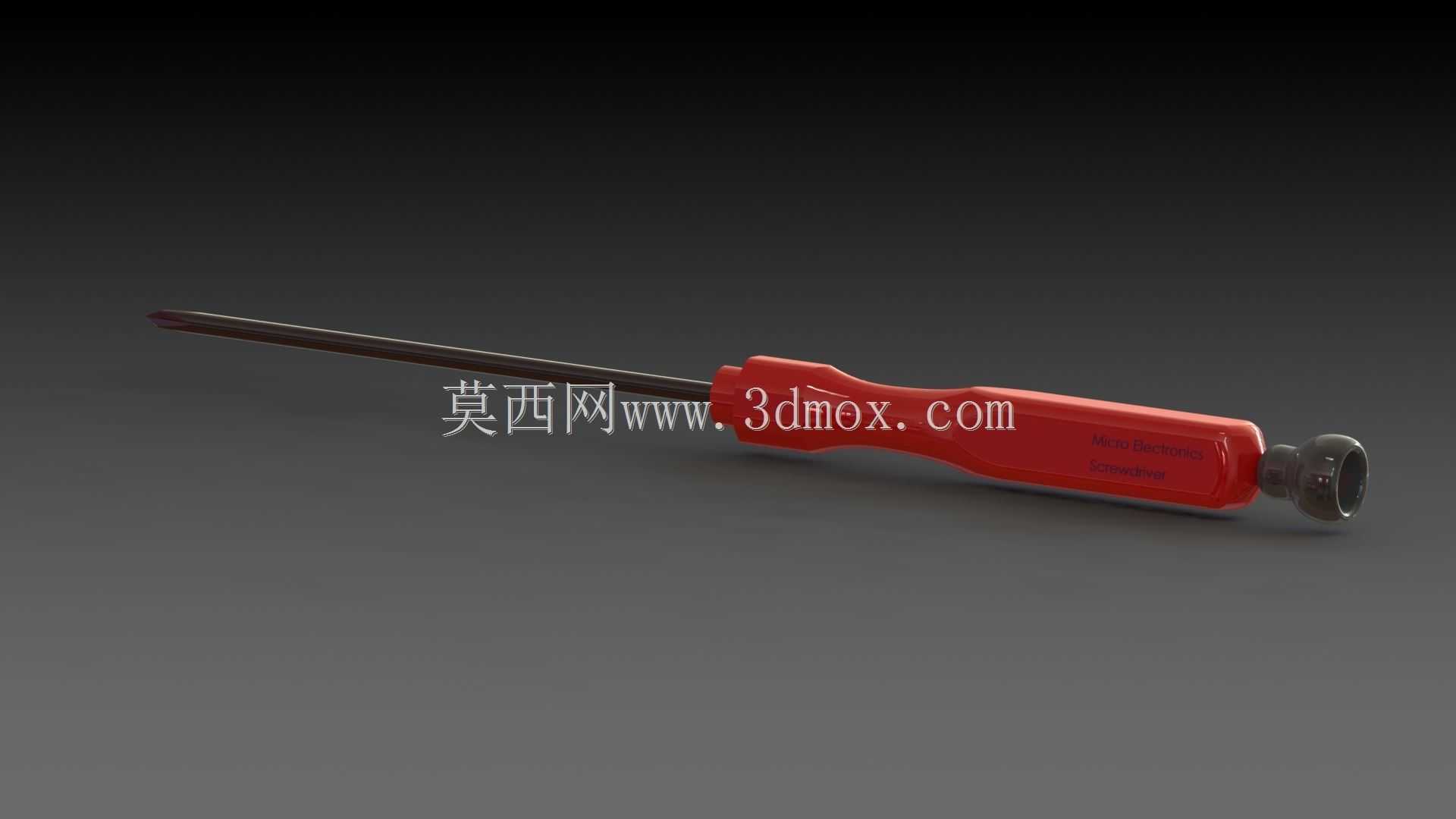

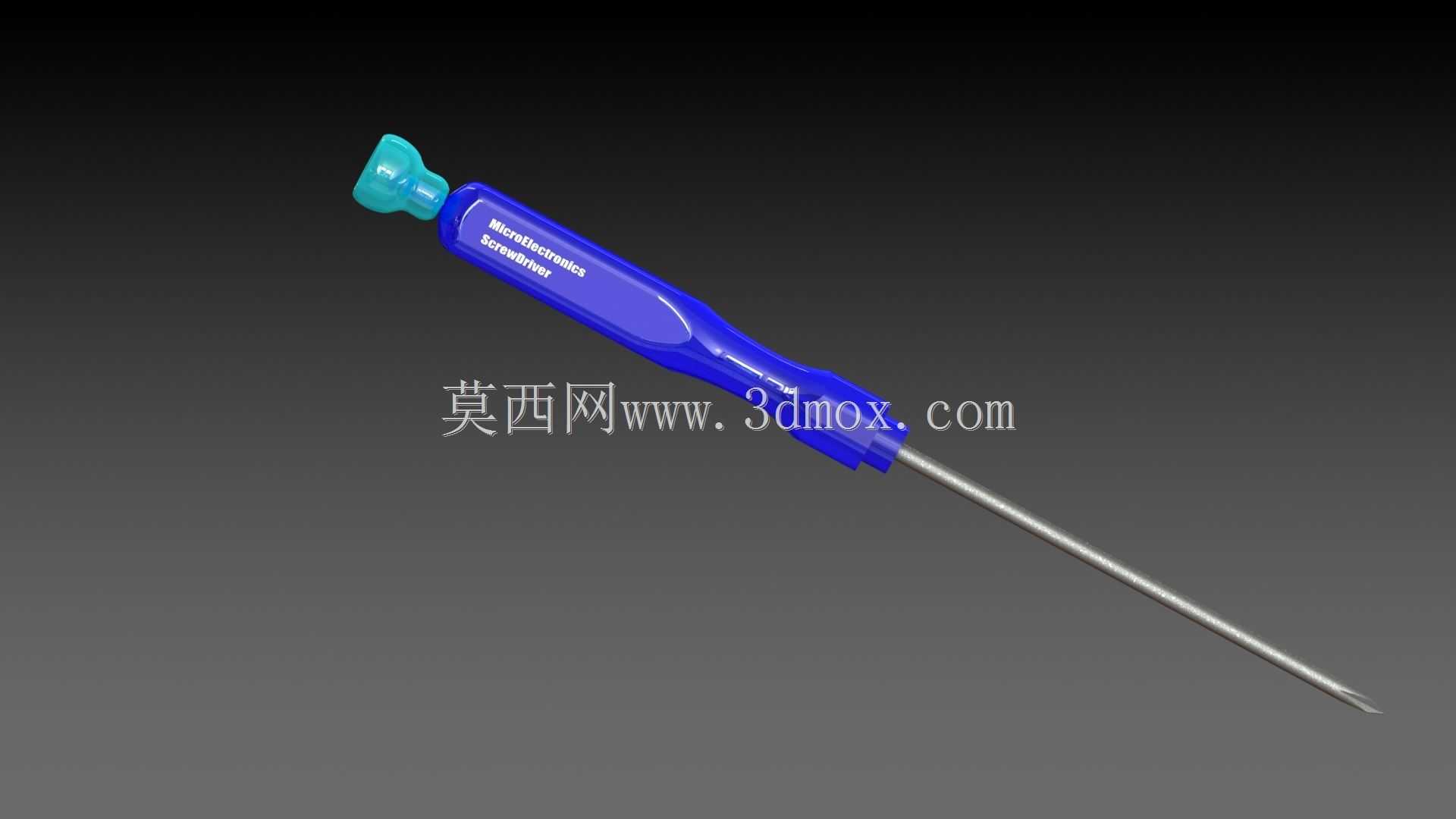

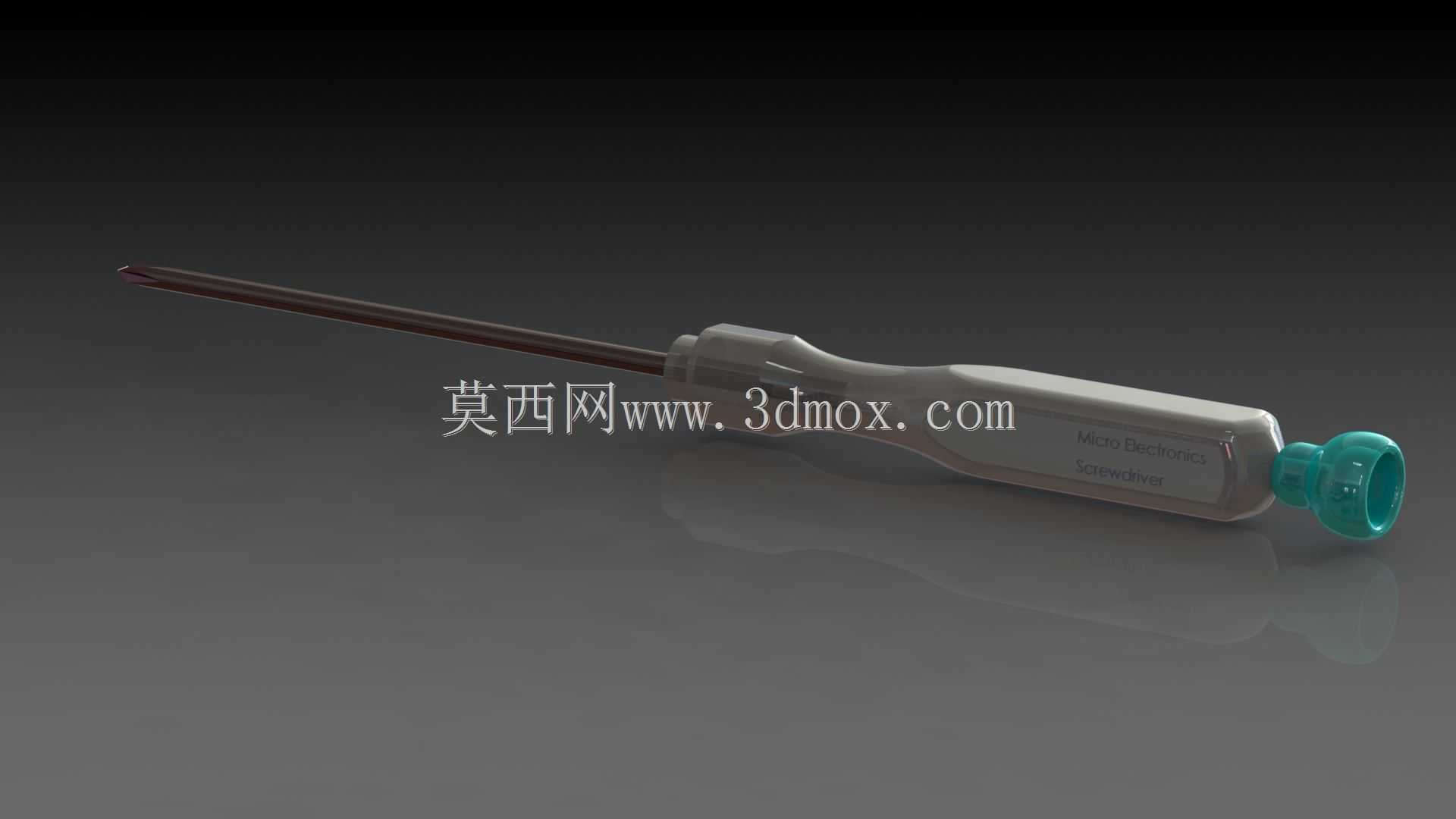

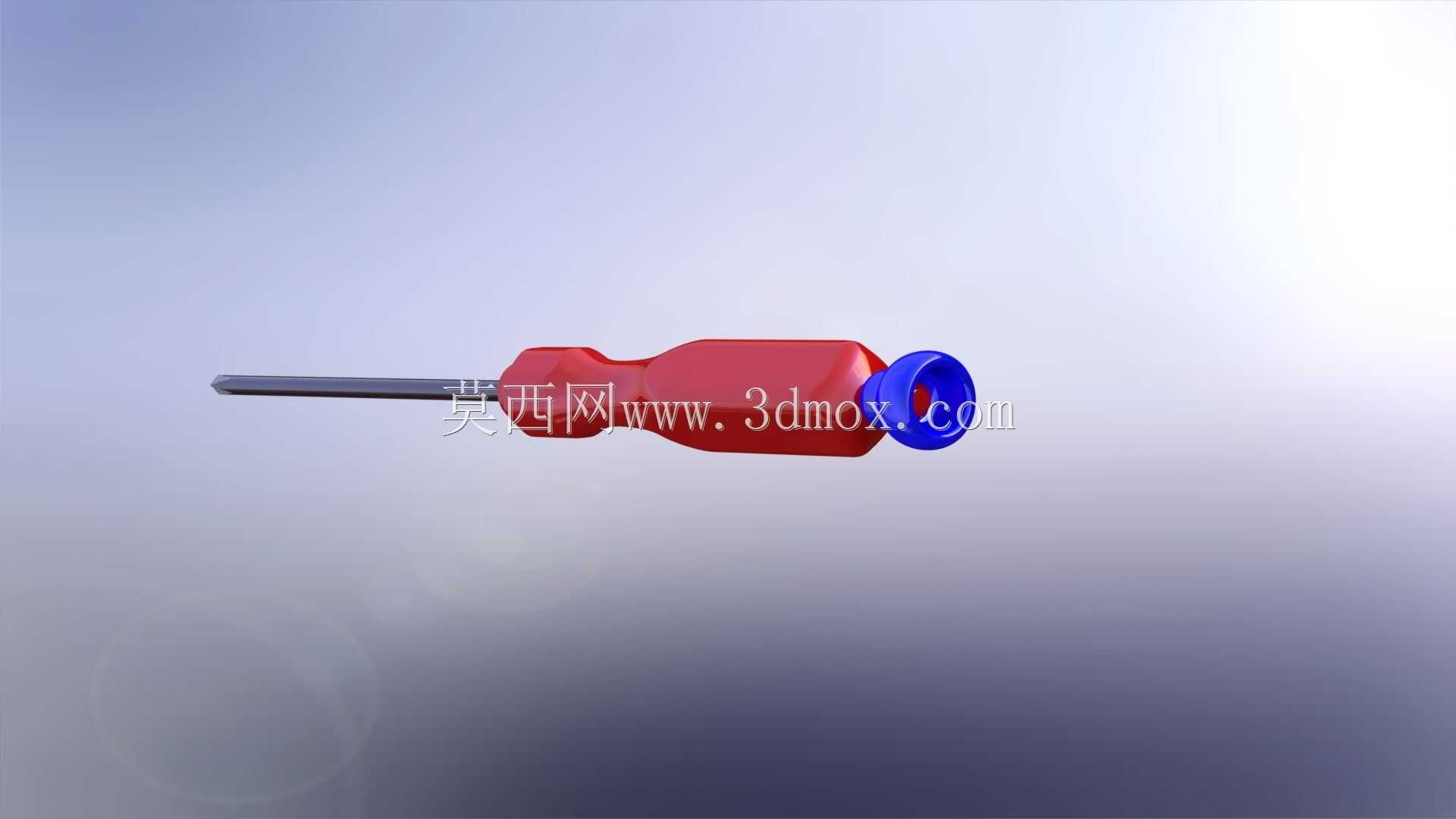

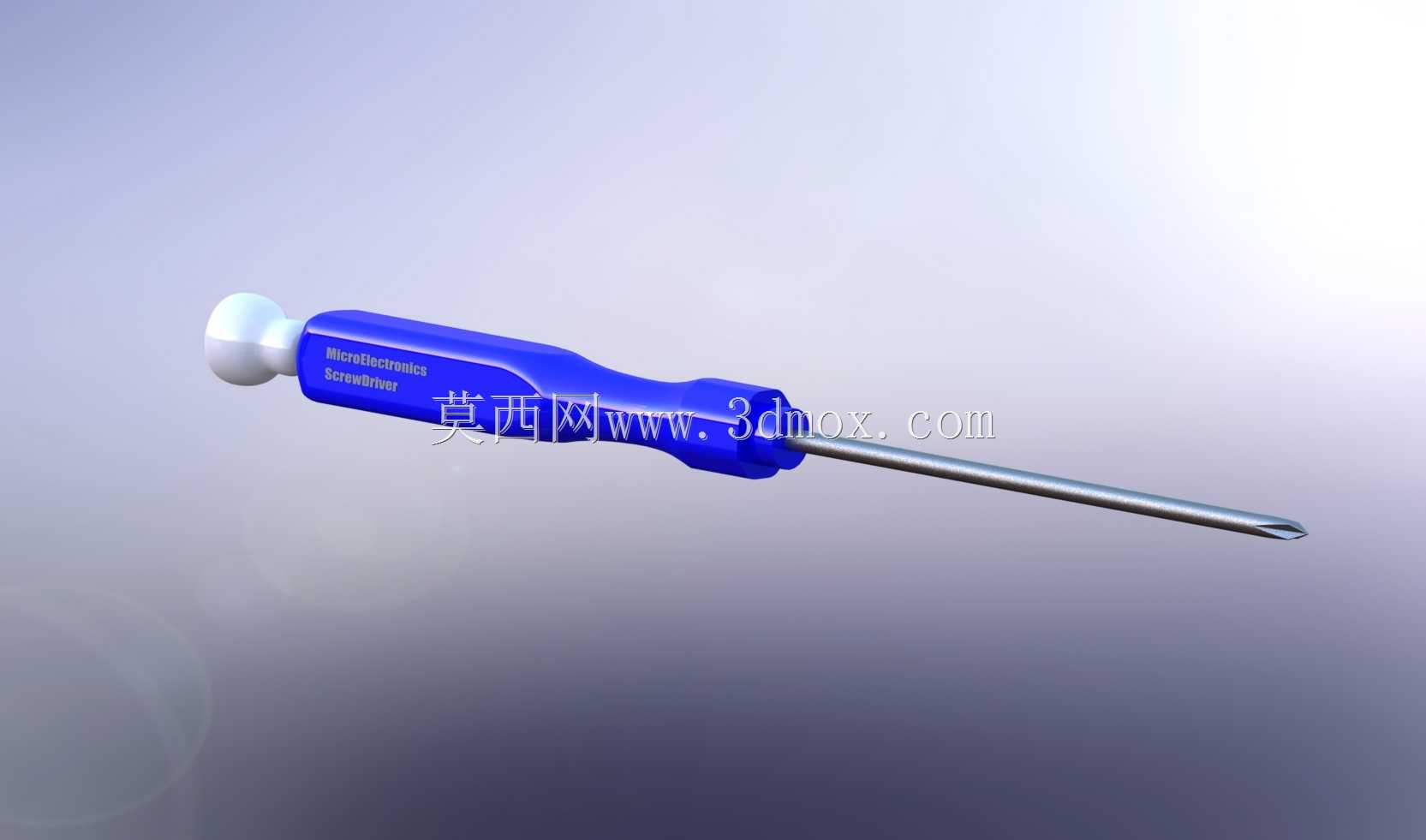

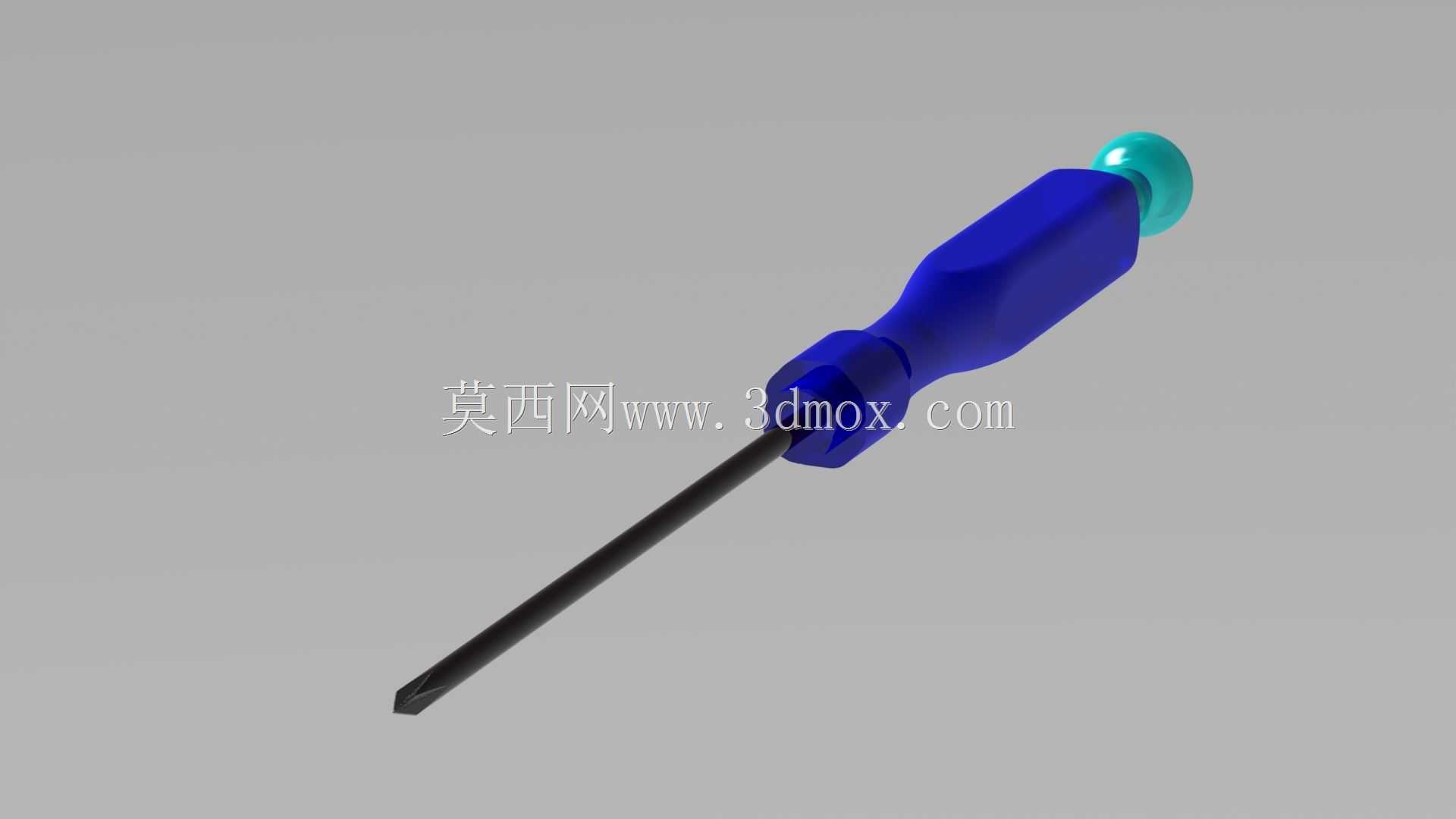

　　日常电子设备运维、小型精密装配场景里，经常会遇到M1.2-M2规格的微型螺丝拆装需求，这类螺丝普遍应用在手机、笔记本电脑、小型电力测控终端、精密仪表的壳体与内部结构固定上，普通规格的螺丝刀因为批头尺寸过大、手柄握持力矩不匹配，很容易出现拧花螺丝槽、损伤设备壳体的问题，这款微型螺丝刀的结构设计，正是针对这类小扭矩精密拆装场景做的定向优化。从实际使用的力矩传递逻辑来看，这款螺丝刀的批头采用S2合金钢材冷镦成型后做淬硬处理，十字槽端的轮廓公差控制在0.02mm以内，和微型螺丝的十字槽啮合时能做到全齿面贴合，不会出现普通批头因为啮合间隙过大导致的槽口滑脱问题，批头的杆部做了直径3mm的等径直杆设计，长度控制在60mm，

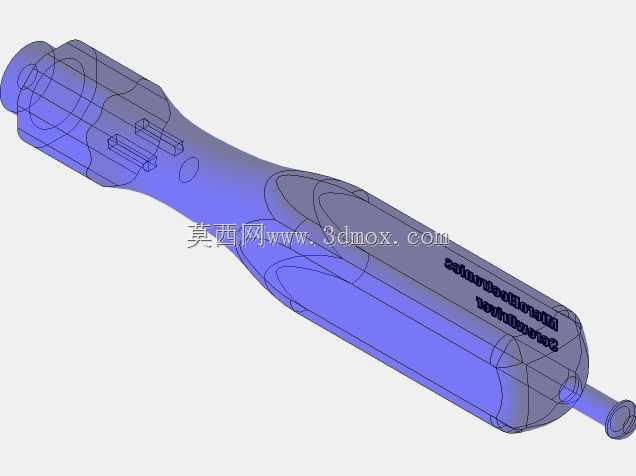

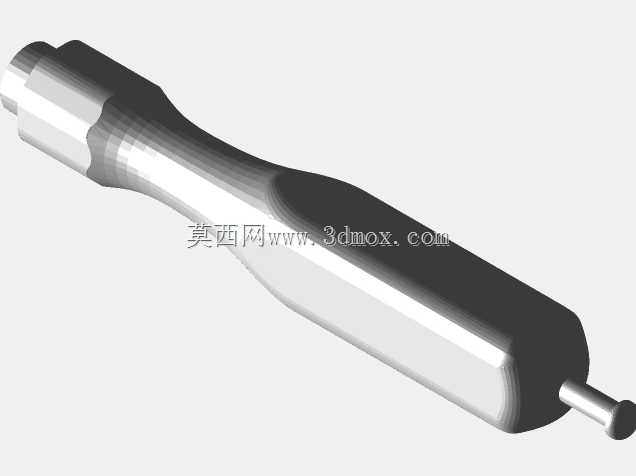

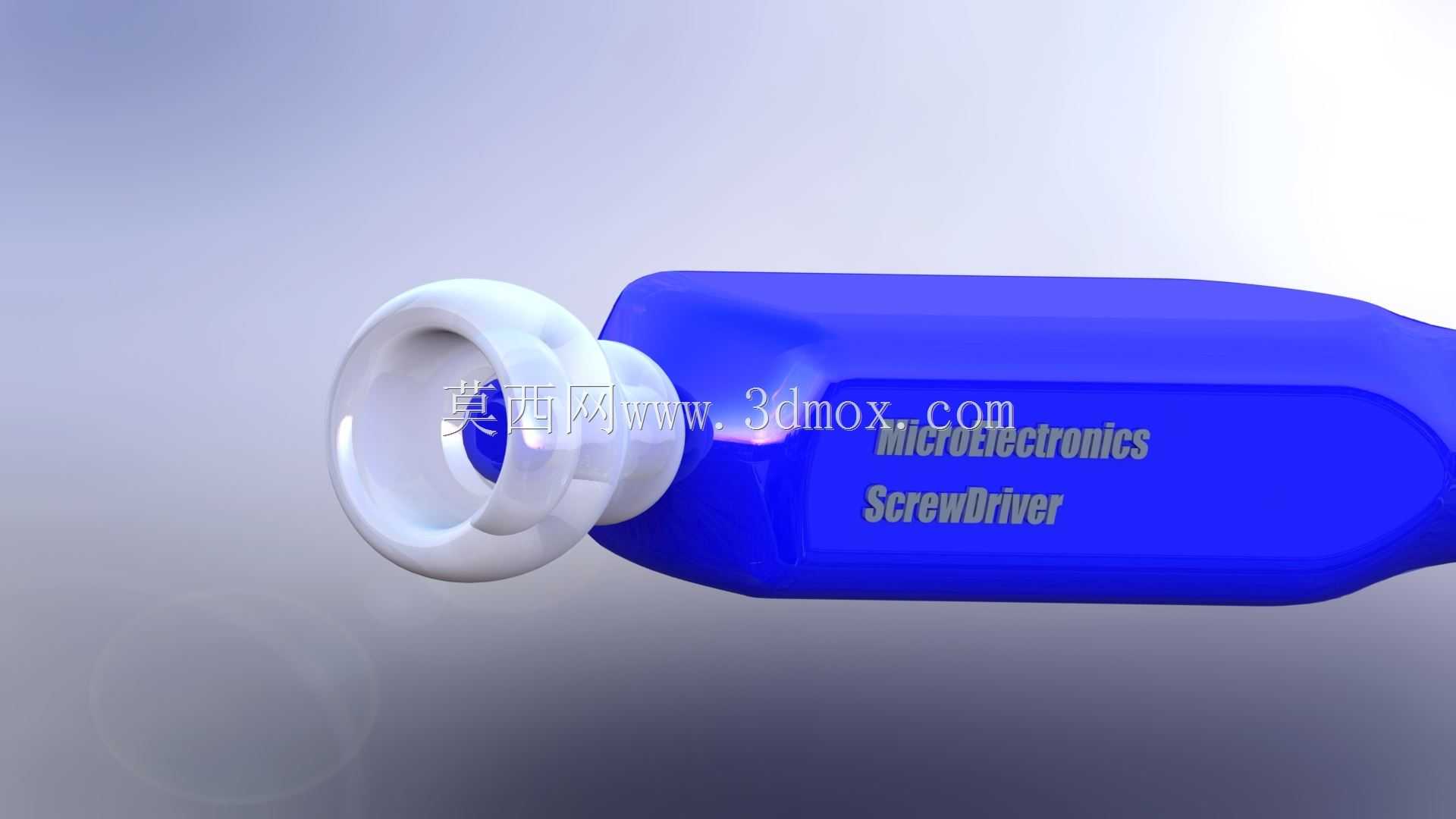

　　既可以深入设备壳体上深度15mm以内的沉头螺丝孔位，也不会因为杆部过长导致拆装时出现杆部弯曲、力矩偏移的问题。手柄部分采用双色注塑结构，内层是高强度ABS骨架承担扭矩传递的结构强度，外层包裹TPU软胶做防滑处理，手柄的直径设计为12mm，长度45mm，刚好适配成年人拇指与食指捏持、中指辅助施力的握持姿势，针对微型螺丝拆装所需的0.1-0.3N·m的扭矩区间，这个手柄尺寸不会因为握持力臂过长导致施力过大拧断螺丝，也不会因为力臂过短导致拧不动锈死的小螺丝，手柄尾部做了球面收尾设计，长时间握持施力时不会硌手，适合连续拆装数十颗微型螺丝的作业场景。从设计的边界尺寸来看，整支螺丝刀的总长度控制在110mm，最大直径12mm，

　　可以放进常规的精密工具收纳盒的笔式仓位里，外出上门维修时携带不会占用过多空间，批头和手柄的连接采用过盈压装加销钉固定的结构，能承受最大1N·m的扭矩不出现批头松动、脱落的问题，完全覆盖微型螺丝拆装的最大力矩需求。在实际的应用场景中，除了民用电子设备的维修拆装，这款螺丝刀也适配电力行业小型测控终端的现场运维作业，这类终端的接线端子、壳体固定普遍采用微型螺丝，运维人员在高空、狭窄配电间隔内作业时，工具的便携性、操作的精准度直接影响作业效率，这款螺丝刀的尺寸和力矩设计，刚好匹配这类场景的操作需求，不需要额外搭配加力杆，单指捏持就能完成螺丝的松紧操作，不会因为工具过大干扰相邻的接线端子，避免出现误碰带电部件的风险。

　　设计过程中也充分考虑了不同操作习惯的适配，手柄的软胶层做了0.5mm深度的竖向防滑纹，手上沾有少量硅油、灰尘的情况下也能保持足够的握持摩擦力，不会出现拧动时打滑的问题，批头的表面做了发黑防锈处理，在南方高湿度的作业环境下存放也不会轻易生锈，避免因为批头锈蚀导致和螺丝槽啮合精度下降的问题。和普通民用级的微型螺丝刀相比，这款结构设计没有做多余的装饰性结构，所有外形尺寸都围绕功能需求做优化，没有为了外观牺牲握持手感和结构强度，批头的硬度控制在HRC58-62之间，既有足够的耐磨性，也不会因为硬度过高出现批头崩裂的问题，长期使用后批头的十字槽磨损量控制在0.05mm以内，能保持上千次拆装的精度不下降。针对狭窄空间的作业需求，批头杆部做了光滑的无台阶设计，伸入设备内部时不会被壳体上的筋位、排线勾挂，操作时可以顺畅调整角度，不会因为杆部的凸起结构损伤设备内部的柔性排线或者精密元器件。
