直径3mm直柄麻花钻加工刀具结构

　　在常规机械加工、五金装配、电子治具制作等场景里，小直径钻孔作业是覆盖频次极高的工序，3mm规格的直柄麻花钻，是台式钻床、手持电钻、加工中心小功率工位上的常用消耗类刀具。从实际使用的边界条件来看，这类钻头的直柄段直径与切削段公称直径保持一致，装夹时可适配通用钻夹头的夹持范围，无需配套转换套即可完成装夹，装夹伸出长度可根据钻孔深度灵活调整，常规作业下伸出长度控制在柄径的4-6倍即可兼顾排屑空间与装夹刚性，避免高速旋转时出现摆振导致孔位超差。

　　从切削段的结构设计逻辑来看，两条对称的螺旋槽承担着排屑与切削液导入的双重作用，螺旋角的取值适配常规碳钢、铝合金、工程塑料等常见工件材料的切削特性，切屑可沿着螺旋槽顺畅排出孔外，不会在孔底堆积造成切削阻力陡增。钻尖部分的顶角采用通用切削的标准角度，横刃经过合理修磨预留，既保证钻尖切入工件时的定心精度，又不会因为横刃过长导致轴向进给力过大，在薄板、薄壁型材上钻孔时，能有效减少孔口毛刺、孔位偏移的问题。

　　日常使用中，这类钻头可覆盖的加工场景十分宽泛：钣金件的安装定位孔加工、塑胶壳体的过孔钻削、木质构件的预钻孔、铝型材的装配孔加工都能适配，不同工况下只需要调整主轴转速与进给量即可匹配加工需求——加工低碳钢时转速控制在中速区间，配合切削液可降低钻尖磨损速度；加工铝合金等软质材料时可适当提高转速，进给保持平稳即可获得光洁度较好的孔壁；加工亚克力、PVC等工程塑料时，适当降低进给速度可避免孔壁出现熔融毛边。

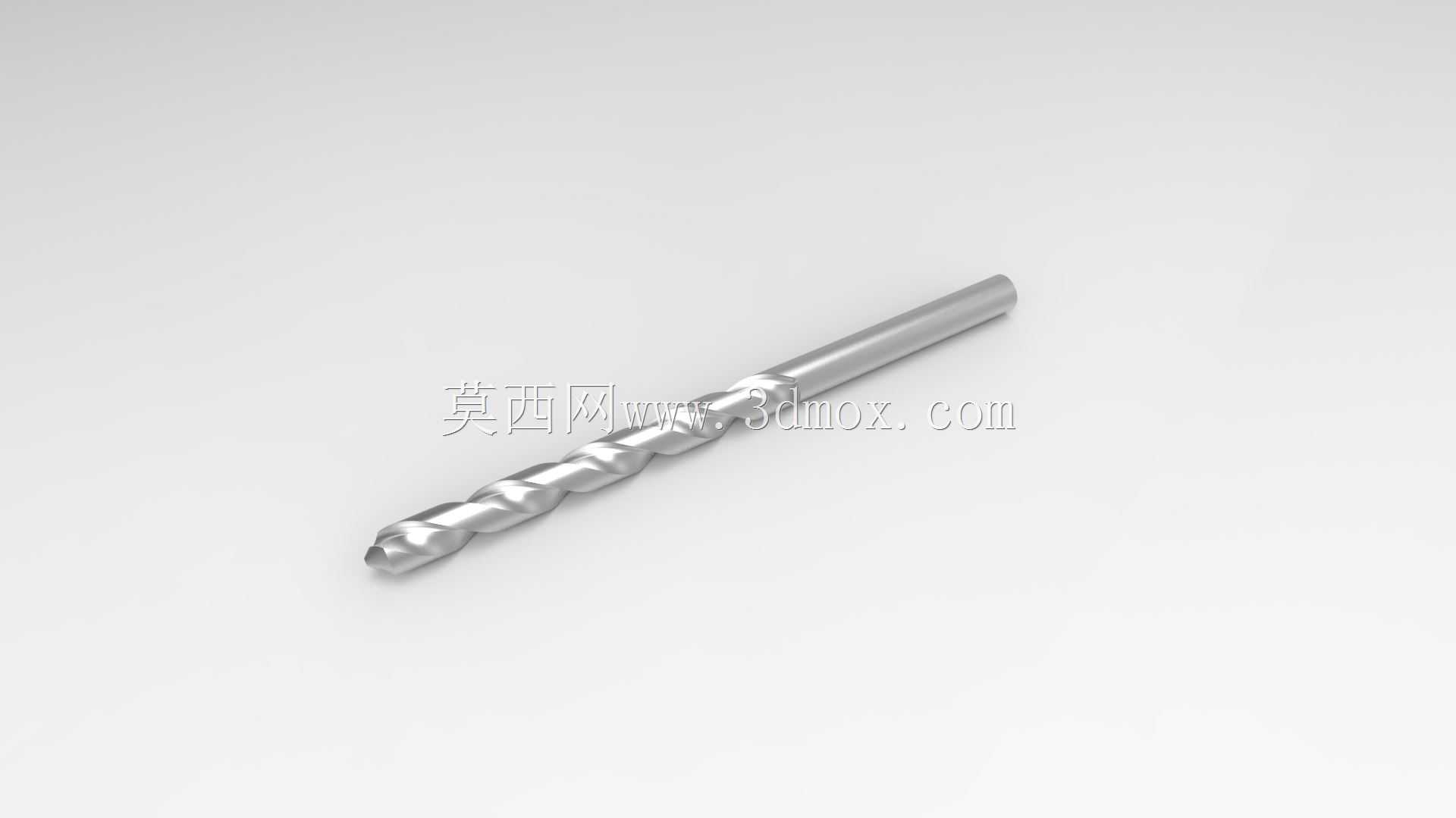

　　从结构建模的细节来看，模型完整还原了直柄部分的圆柱度公差特征、螺旋槽的导程一致性、钻尖两个主切削刃的对称度、刃带的宽度设计，这些细节都是实际生产中直接影响钻孔精度的关键要素：刃带的存在既可以引导钻头在孔内保持进给方向，减少孔壁的扩孔量，又能降低钻头与孔壁的摩擦面积，减少切削热的产生。柄部与切削段的过渡位置做了平滑的圆弧过渡，避免应力集中导致钻头在高速进给时出现断裂，尤其是小直径钻头本身刚性较弱，过渡段的应力释放设计能有效提升刀具的抗扭强度，延长单次修磨后的使用寿命。

　　在设备选型配套上，这类钻头不需要特殊的装夹附件，普通的三爪钻夹头、弹性筒夹都可以稳定夹持，不管是台式钻床的固定工位作业，还是手持电钻的现场装配作业，都能快速完成装夹定位。针对不同的加工深度，还可以根据实际需求调整排屑策略，当钻孔深度超过钻头直径的3倍时，需要定期退刀排屑，避免切屑堵塞在螺旋槽内造成钻头折断，这一使用特性也和模型还原的螺旋槽容积参数完全匹配，建模时预留的槽深比例刚好适配常规深孔作业的排屑需求。

　　从刀具的功能特性出发，3mm直径属于小尺寸钻孔的常用规格，对应的紧固件、销钉的过孔尺寸匹配度很高，日常装配作业中M2.5的螺丝过孔、3mm圆柱销的预装孔都可以直接用该规格钻头加工，不需要二次扩孔即可满足装配公差要求。钻尖的后角设计兼顾了刀具强度与切削锋利度，既不会因为后角过大导致刃口容易崩损，也不会因为后角过小导致钻尖与工件表面摩擦加剧，在常规的切削参数下，刃口的耐用度可以满足批量加工的需求，磨损后只需要在砂轮机上修磨钻尖即可重复使用，不需要复杂的修磨设备。
