Ultracut可爱轮组总成结构设计

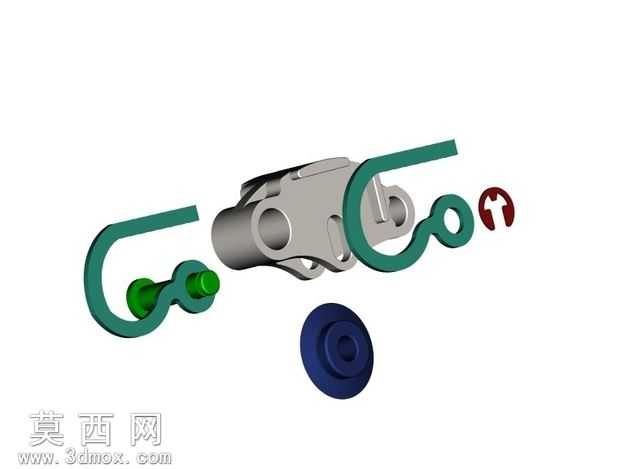

该轮组总成的三维建模工作围绕75个内部零部件的装配逻辑展开，建模阶段优先梳理各零件的配合关系，先完成核心金属连接件的基体建模，通过拉伸、切除、倒角等基础特征构建出带双安装孔的金属主体，保证孔位同轴度与安装面平面度符合装配公差要求。针对造型独特的绿色C形限位构件，采用样条曲线绘制外轮廓后进行拉伸加厚，边缘做圆角过渡处理，既还原了可爱化的造型设计，也避免了尖锐边角带来的应力集中问题。配套的绿色销轴零件建模时严格匹配对应安装孔的尺寸公差，轴端做限位凸台结构，保证装配后不会出现轴向窜动。深蓝色滚轮零件采用回转体建模方式，通过旋转特征生成带中心安装孔的轮体结构，轮面做微弧处理优化滚动接触性能。建模完成后按照实际装配顺序完成所有零件的配合约束，添加同轴、重合、距离等配合关系验证装配干涉情况，确保所有零件装配到位后无运动冲突。材质渲染阶段，金属主体赋予哑光银金属材质，调整粗糙度参数还原金属机加工后的质感；绿色构件赋予饱和度适中的哑光塑料材质，突出可爱的视觉风格；深蓝色滚轮赋予稍带光泽的硬质塑料材质，销轴部分赋予亮面绿色塑料材质，通过不同材质的质感区分强化各零件的结构辨识度。设计思路上在保证轮组总成基础连接、滚动功能的前提下，将外部限位构件设计为圆润的曲线造型，弱化机械零件的生硬感，兼顾功能实用性与造型趣味性，所有零件完成建模后可导出二维工程图用于供应商打样生产，二维图纸中完整标注各零件的尺寸公差、形位公差与表面处理要求，保证加工后的零件可顺利完成总装。
