履带式行走跟踪系统结构设计

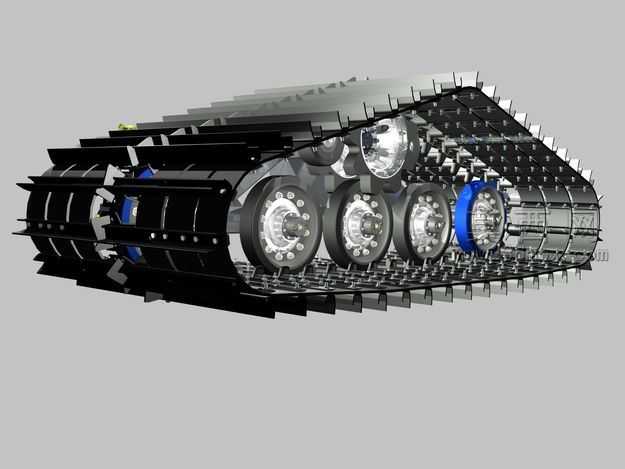

本作品为履带式行走跟踪系统的三维结构设计，整体采用模块化建模思路完成全结构搭建，首先在三维建模环境中完成整体轮廓的草绘定位，确定履带系统的整体长宽高尺寸与行走轮系的排布间距，保证整体结构的紧凑性与行走稳定性。建模过程中优先完成履带板单体的参数化设计，每块履带板预留铰接连接位，通过阵列与路径适配命令完成整圈履带的闭环装配，履带板表面设置防滑凸起结构，侧面做轻量化镂空处理，在保证结构强度的同时降低整体自重。轮系部分按照功能划分为驱动轮、负重轮、导向轮与托带轮，其中负重轮采用多组等距排布设计，每个负重轮单独配置轮毂与轴承安装位，轮毂表面做辐条式减重设计，部分轮体搭配蓝色阻尼衬套结构，用于缓冲行走过程中的振动冲击；驱动轮设置与履带板啮合的齿形结构，保证动力传输的啮合精度，导向轮布置于履带系统前端，用于调整履带张紧度，托带轮承托上半段履带避免行驶过程中履带脱落。结构装配阶段严格按照实际机械装配逻辑添加配合约束，所有轮体均设置旋转自由度，履带与各轮体之间添加接触约束，可模拟真实的履带传动行走效果。材质渲染阶段，履带板采用高硬度耐磨橡胶搭配金属铰接件材质，负重轮轮毂采用抛光金属材质，衬套部分采用工程塑料材质，车架主体采用哑光黑色金属材质，通过不同材质的质感区分清晰展现各部件的功能属性，渲染时添加柔和环境光，突出金属部件的反光质感与橡胶部件的哑光质感，整体结构完整还原了履带式行走跟踪系统的机械传动逻辑，可用于行走机构的原理演示、结构优化参考以及相关特种行走设备的前期设计验证。
