钣金结构台式计算机机箱三维设计

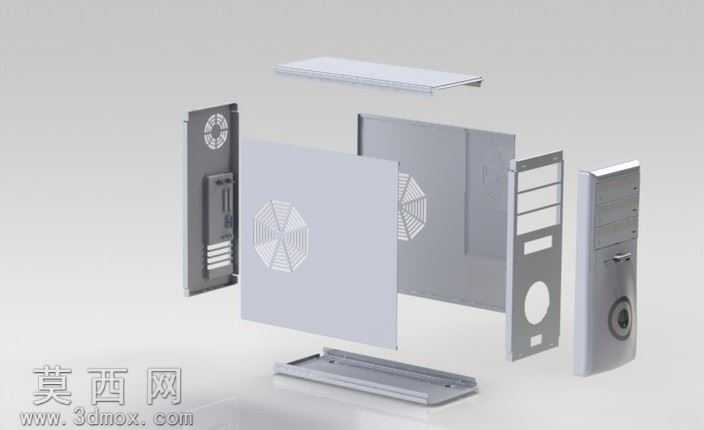

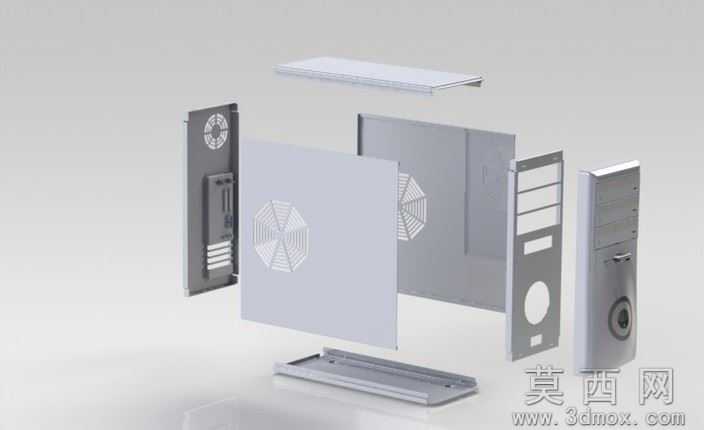

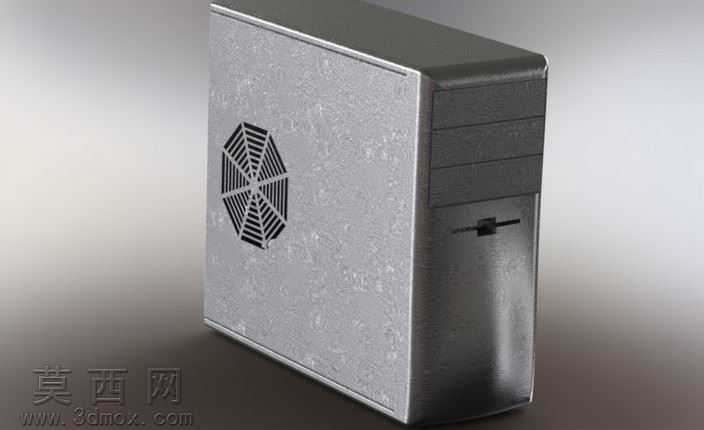

本作品为台式计算机机箱的钣金结构三维设计，整体采用标准钣金加工工艺逻辑完成全参数化建模，在三维建模过程中严格遵循钣金件折弯、扣合、装配的工艺公差要求，所有板材厚度、折弯半径、避位缺口均匹配常规钣金冲压、折弯设备的加工参数，无需额外调整即可直接导出生产用展开图纸。建模阶段先完成整体框架的基准搭建，将机箱拆分为左右侧盖板、前面板、后背板、顶部盖板、底部承托底座、内部安装支架六个独立模块，每个模块单独完成草图绘制、特征拉伸、钣金转换、工艺孔位添加，再按照实际装配顺序完成虚拟装配，全程校验各部件之间的装配间隙，避免出现干涉问题。渲染阶段为不同部件赋予差异化材质，主体承托结构采用哑光冷轧钢板材质，表面做细磨砂纹理处理还原真实机箱的金属质感，前面板功能区域采用半哑光硬质塑料材质，散热格栅区域做镂空通透处理，风扇安装位预留标准尺寸的安装孔与通风网孔结构，前面板预留光驱位、按键位、接口位的标准安装槽位，后背板按照ATX主板标准预留主板接口挡片位、电源安装位、PCI扩展卡槽位，底部底座设计有垫高防滑支脚结构，既提升机箱放置稳定性，也能辅助底部进风提升散热效率。设计过程中充分考虑机箱的实用属性，侧盖板设计为快拆卡扣结构无需额外螺丝即可拆卸，内部预留充足的走线空间与硬件安装空间，可兼容标准ATX主板、标准ATX电源、全尺寸独立显卡与多硬盘位安装需求，所有散热孔位的排布经过通风路径优化，可形成前进后出的顺畅散热风道，在保证结构强度的前提下尽可能做轻量化处理，去除不必要的冗余板材结构，同时在边角位置做折弯卷边处理，避免安装使用过程中划伤操作人员，整体结构兼顾生产可行性、装配便捷性与使用实用性，完整还原了量产级计算机机箱的结构设计逻辑。
