数控铣刨机主轴配套安装承载构件

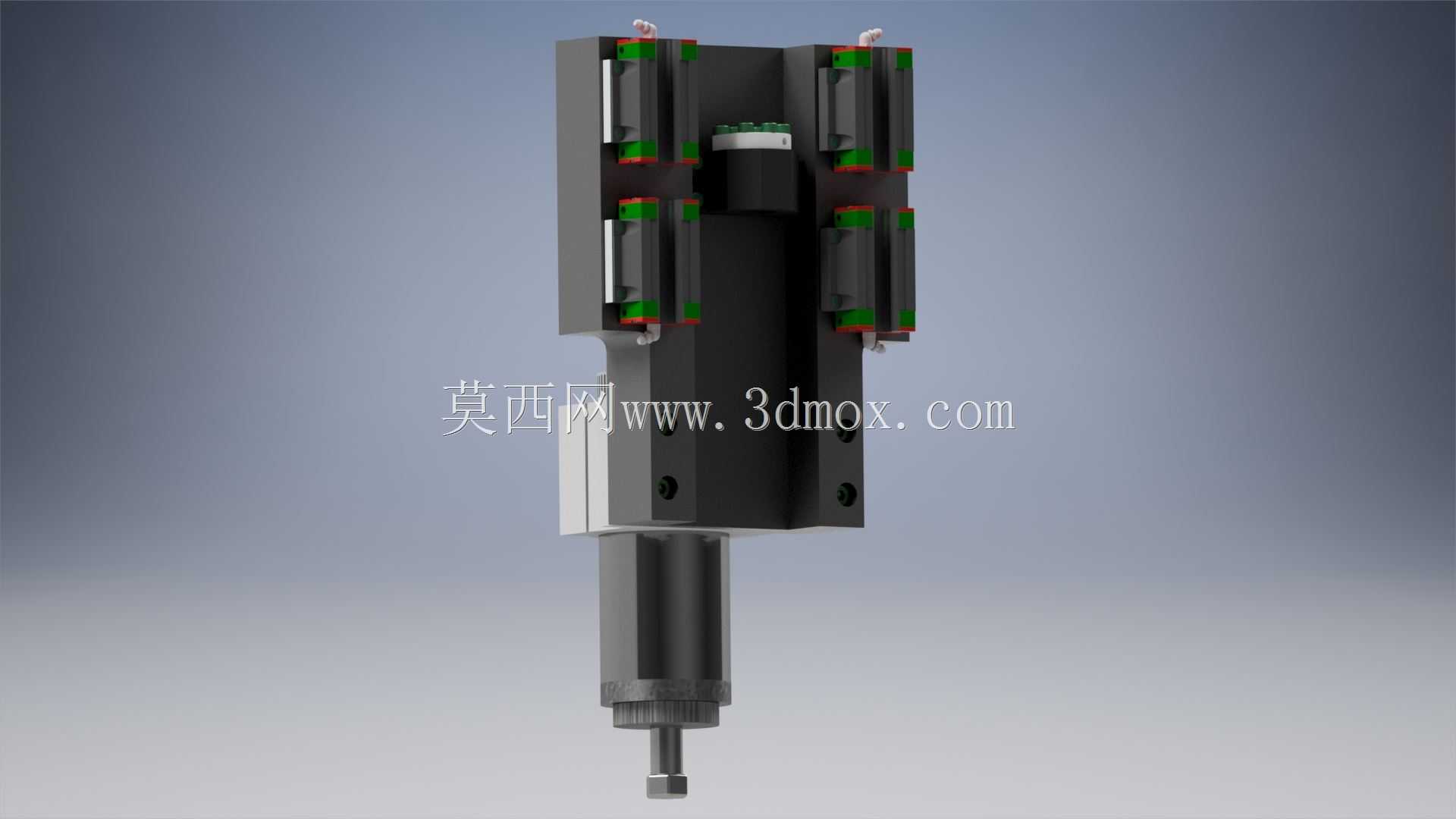

　　在数控铣刨设备的主轴单元布局中，这类承载安装构件是衔接主轴移动模组与作业端执行部件的核心衔接结构，日常作业场景里，它需要跟随主轴完成X、Y、Z三个轴向的快速进给、重载切削下的位置保持，还要承接切削过程中传递来的径向、轴向复合载荷，避免主轴在高速走刀、硬料铣削过程中出现位置偏移或振动超限的问题。从实际设备运行的工况来看，这类构件的安装边界直接决定了主轴的有效行程冗余，设计阶段首先要匹配现有主轴滑座的安装孔位间距，构件上的阵列排布安装孔，分别对应主轴固定端、管线拖链挂载点、行程限位触发块的安装位置，孔位的同轴度、孔距公差需要控制在IT7级精度范围内，才能保证装配后主轴的径向跳动值符合铣刨加工的精度要求。

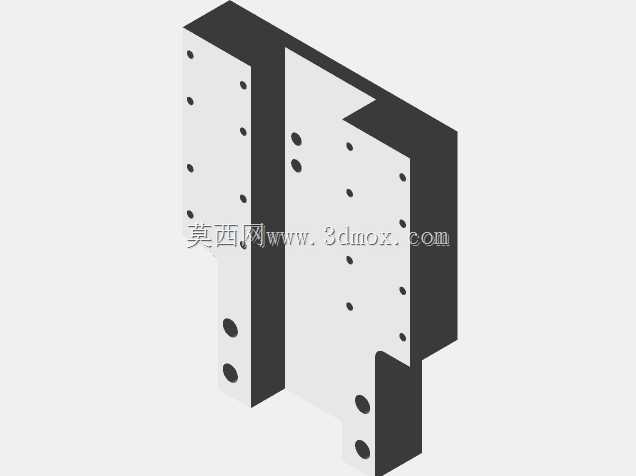

　　从结构形态来看，该构件采用L型折边的截面构型，竖直段贴合主轴滑座的移动基准面，水平延伸段预留执行端部件的安装空间，折边位置做了等厚度的加强结构，避免在长期交变载荷作用下出现折角位置的应力集中变形。构件上的大直径通孔主要用于主轴驱动相关的管线、冷却回路的穿设，小直径的螺纹孔则用于附属检测元件、防护挡板的固定，所有孔位的排布都避开了构件的应力集中区域，不会因为开孔削弱整体的结构刚性。

　　设计这类构件的时候，首先要核算主轴单元的总重量、切削过程的最大切削反力，结合设备的快移速度、加减速参数计算构件需要承受的惯性载荷，再确定板材的厚度、折边的高度尺寸。安装面的平面度要求控制在0.02mm每百毫米范围内，才能保证和滑座基准面贴合后没有间隙，避免紧固后出现构件变形，影响主轴的运动精度。构件的边缘位置都做了倒角处理，既可以避免装配过程中割伤操作人员、损坏管线护套，也能减少应力集中的边角位置，提升构件的疲劳寿命。

　　在实际的设备改造、备件替换场景中，这类构件的三维模型可以直接用于装配干涉校验，提前核对安装后和周围防护盖板、拖链、行程开关的位置关系，避免现场装配时出现孔位错位、空间干涉的问题。针对不同加工幅面的数控铣刨设备，只需要调整构件的竖直段长度、水平段的延伸尺寸，匹配对应的孔位排布，就可以适配不同功率等级的主轴单元，不需要重新做整体的结构构型设计。构件的表面不需要做额外的复杂处理，只要保证安装面的粗糙度达到Ra1.6，非安装面做常规的防锈处理即可，既能满足装配精度要求，也能控制加工制造成本。

　　从装配流程的角度来说，这类构件的安装顺序需要先将竖直段和滑座基准面做预贴合，穿入定位销后再逐步紧固所有连接螺栓，按照对角线顺序分次拧紧，避免单侧受力导致构件出现翘曲变形。装配完成后需要打表检测主轴的跳动值、移动过程中的直线度，确认构件安装没有产生附加应力，才能挂载后续的执行端部件。日常设备维护中，只需要定期检查连接螺栓的预紧力，观察构件表面有没有出现切削磕碰导致的凹痕、变形，就可以保证长期运行的可靠性，不需要做复杂的保养维护。
