CNC雕刻机承载龙门支撑框架结构

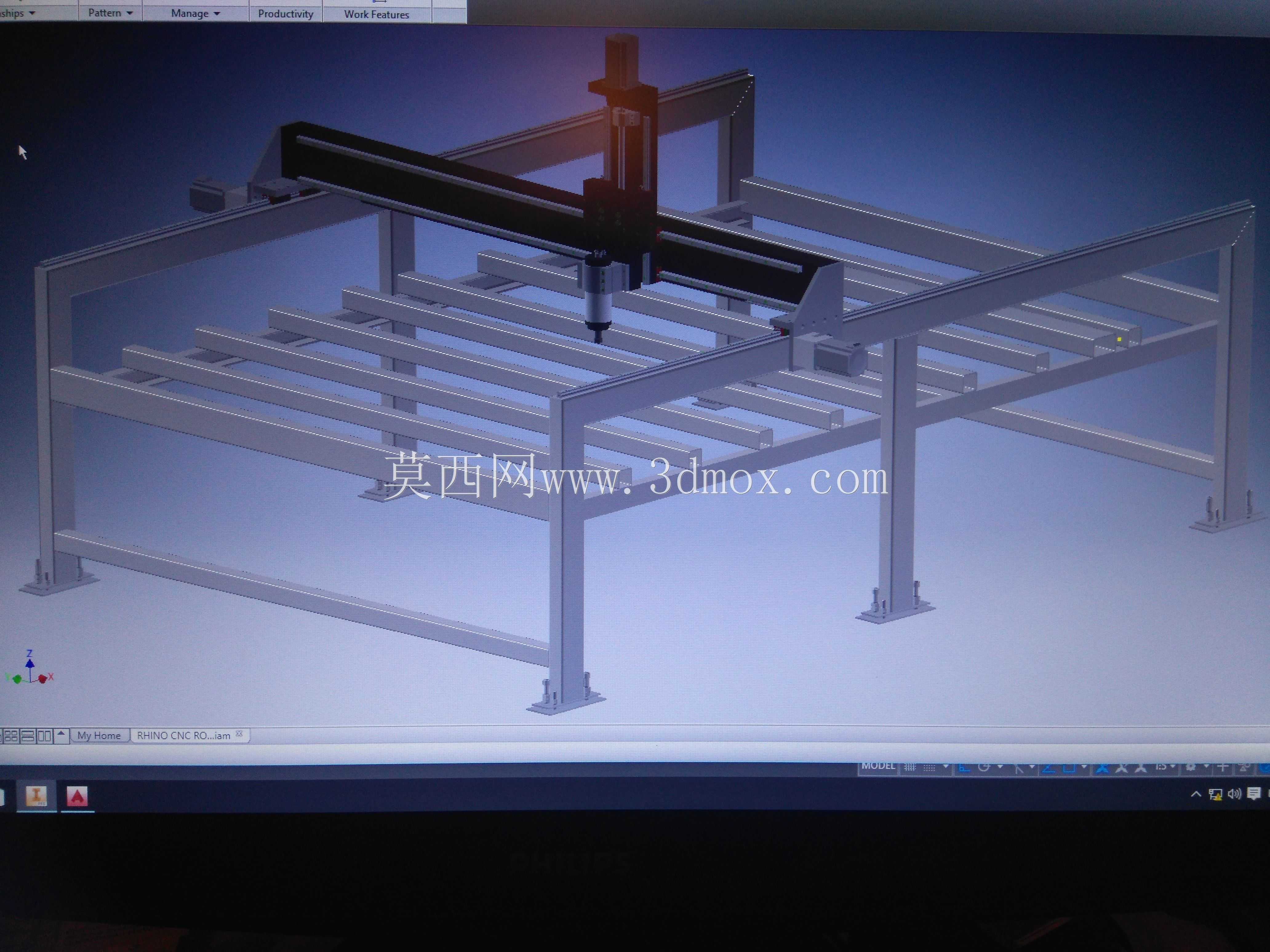

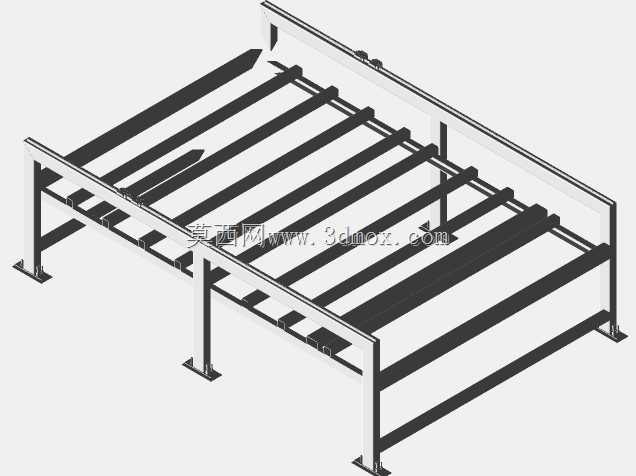

该框架结构是数控雕刻加工设备的核心承载基体，主要应用于台式龙门式CNC雕刻作业场景，适配木工板材雕刻、广告亚克力切割、轻型金属铣削加工等常见加工工况，承担整机加工过程中的全部静动态载荷，是保障加工精度与设备运行稳定性的核心结构部件。在实际生产场景中，该框架作为设备的安装基体，上方用于铺设加工台面承载待加工工件，两侧纵向梁体用于安装X轴向传动导轨与驱动组件，横跨的横梁部件用于搭载Y轴移动滑座与加工主轴单元，所有运动部件的运行轨迹精度都依托框架的结构刚性与安装基准精度实现。从功能特性来看，该框架采用分体式型材拼接设计，纵向设置多道平行排布的承重横梁，搭配两侧纵向边梁与垂直支撑立柱形成稳定的空间受力结构，垂直支撑立柱底部设置带安装孔的固定脚座，可通过膨胀螺栓与车间地面或设备底柜实现刚性连接，有效抵消主轴高速切削时产生的振动，避免加工过程中出现结构共振导致的工件表面振纹、加工尺寸超差等问题。设计过程中优先考虑受力传递路径的合理性，将加工过程中主轴产生的切削载荷通过横梁、纵向边梁、垂直立柱逐层传递至安装基础，每道承重梁的排布间距经过受力核算，既保证台面上任意点位的承重能力，又避免不必要的材料冗余增加整机自重；框架上所有导轨安装面、立柱连接面都预留了机加工余量基准位，方便后续组装时进行精度校准，保证各轴向导轨的平行度、垂直度公差满足高速运动的装配要求。外形尺寸方面，该框架整体为长方型开放式布局，横向跨度适配常规1220*2440mm标准板材的加工幅面，纵向长度预留了传动组件与行程限位的安装空间，垂直支撑高度预留了主轴升降行程、工件装夹空间与除尘管路的布置空间，安装边界上底部脚座的安装孔位按照标准设备安装间距设置，可直接适配常规雕刻机底柜的安装点位，无需额外进行安装位改造；框架侧边预留了拖链安装槽、线缆穿引孔位，方便后续布线时整理动力线缆与信号线缆，避免运动过程中出现线缆剐蹭磨损的问题。整体结构兼顾刚性与组装便捷性，拆分后的部件可单独进行表面防锈处理，运输时也可拆分打包降低物流成本，现场组装时仅需按照定位基准进行拼接紧固即可完成主体框架的装配，大幅降低设备的生产组装与现场调试难度。
