壁挂式卷装毛巾分配器结构设计

　　日常商用与公共卫浴场景中，卷装擦手巾、洁面巾的取用装置一直存在易卡滞、换卷繁琐、卷料松垮脱落的痛点，这款壁挂式毛巾分配器的结构设计，正是针对这类实际使用问题做的针对性优化。从实际落地的安装场景来看，这类装置主要适配公共卫生间、连锁餐饮后厨操作区、酒店客房洗漱区、美容美发门店工位旁的墙面安装需求，不需要占用台面置物空间，取用路径贴合用户站立时的手部活动范围，避免台置式分配器容易被水渍打湿、被杂物磕碰移位的问题。

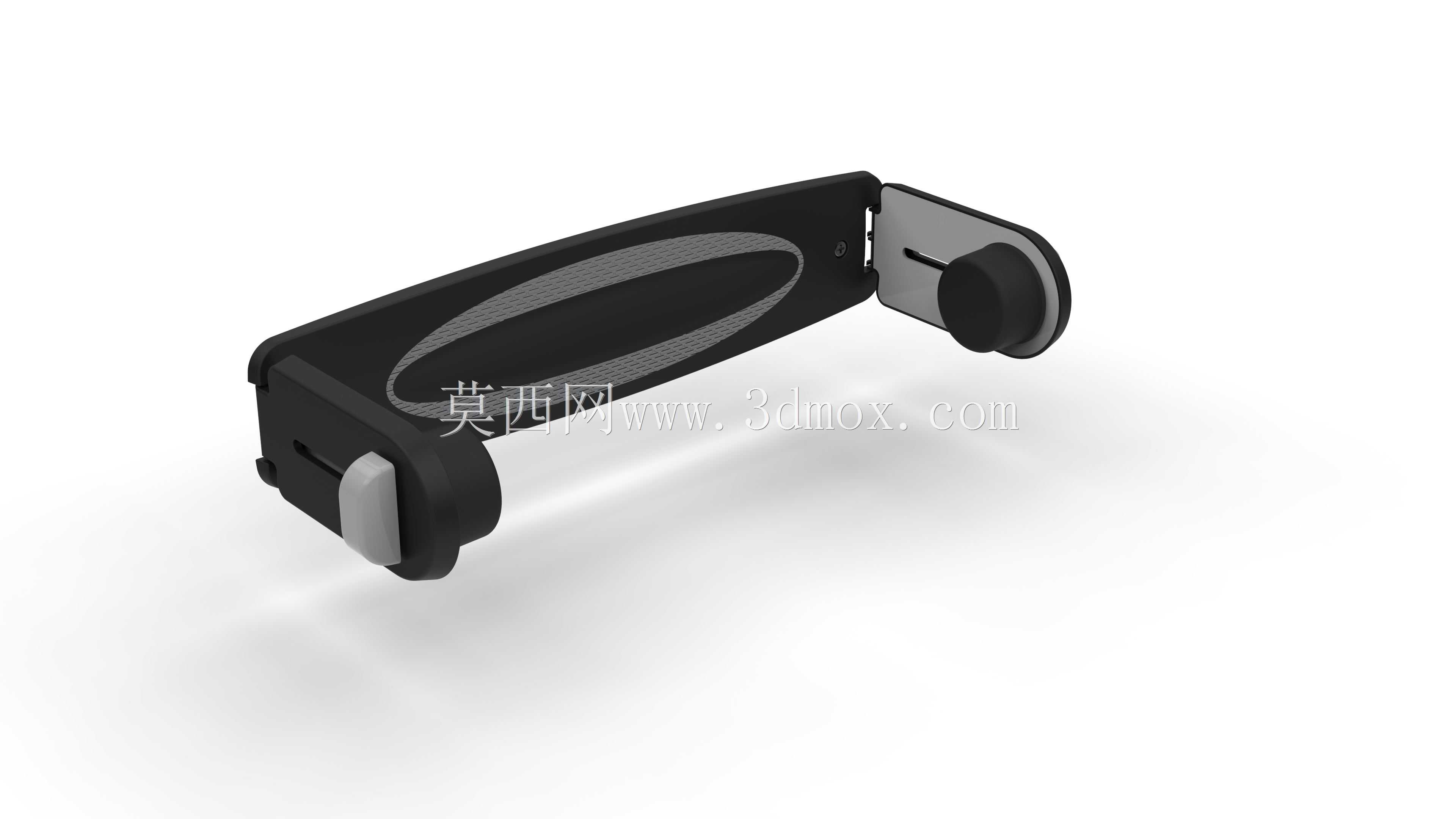

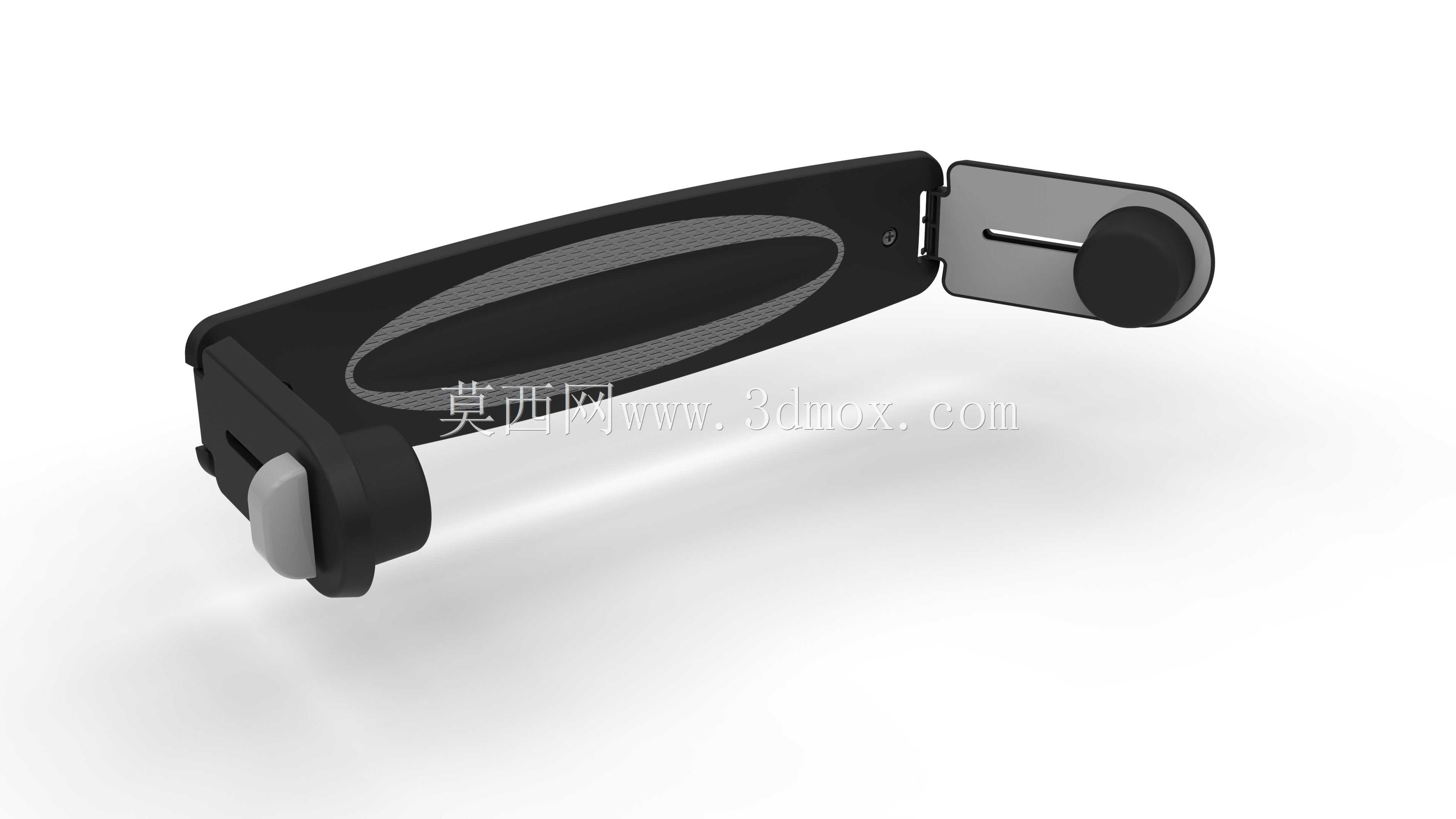

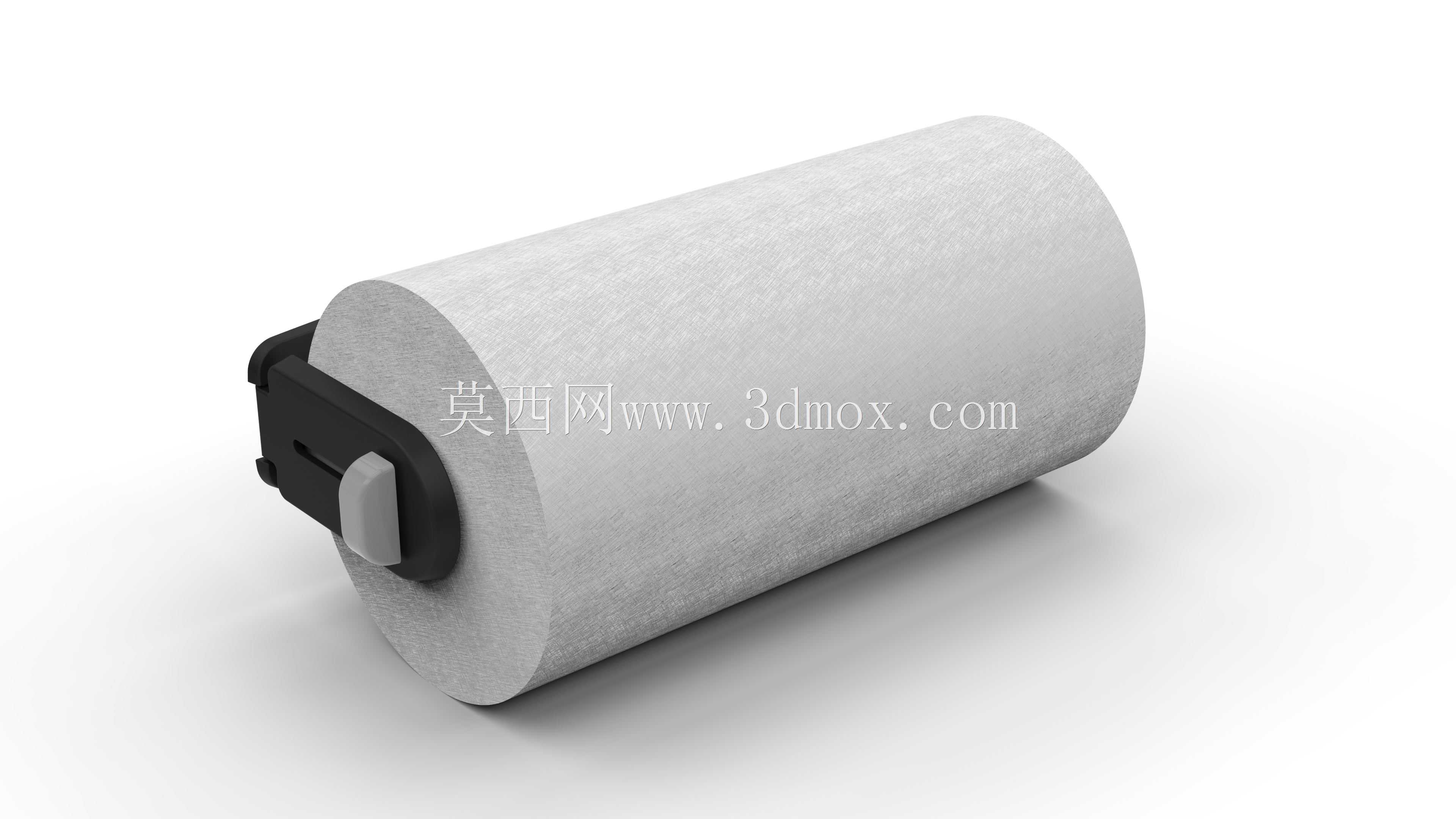

　　结构设计上，核心的张力部件是整个装置的功能核心，该部件持续向卷装巾料施加径向抵紧力，让巾卷始终贴合装置的底板基准面，不会因为巾卷剩余量减少出现松垮晃荡、出巾歪斜的情况，用户单手下拉巾料时，张力件会随着巾卷直径减小自适应调整抵紧行程，全程保持出巾阻力均匀，不会出现一拉就扯出过长巾料、或者阻力过大扯断巾料的问题。很多同类型产品换卷时需要完全拆下芯轴、对位安装端盖，操作繁琐，这款设计将装置的末端铰接在底板上，换卷操作时不需要完全拆分部件，只需要将铰接端翻开足够的操作间隙，就能直接把新的巾卷套入安装位，再将铰接端复位卡紧即可，哪怕是没有操作经验的保洁人员，也能在数秒内完成换卷操作，不需要额外对照说明。

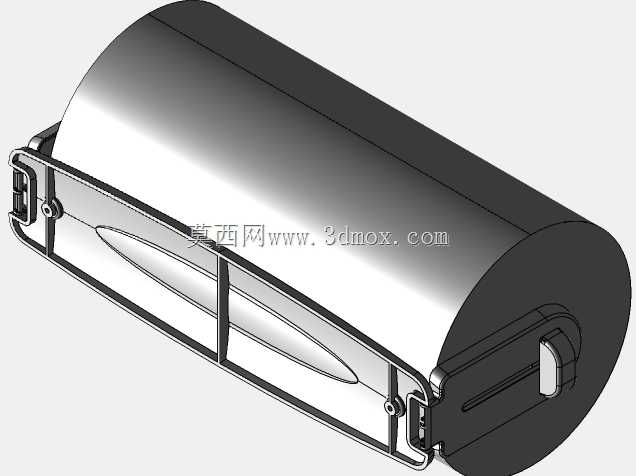

　　考虑到部分窄空间的安装需求，比如卫浴间隔板侧面、洗漱台旁的窄立柱墙面，这款装置的端部也做了铰接开合设计，整个组件可以调整开合角度，适配扁平的细长安装盒或者嵌入式安装袋的装配需求，不需要为了适配装置额外拓宽安装空间。从安装边界来看，装置整体采用圆柱式卷料容纳结构，外径尺寸适配市面常规的120mm直径以内的卷装擦手巾、洁面巾产品，轴向长度匹配常规200mm幅宽的巾卷规格，安装孔位采用隐藏式设计，固定后从正面看不到安装螺丝，既保证外观整洁，也避免螺丝长期接触卫浴间潮湿水汽出现锈蚀的问题。

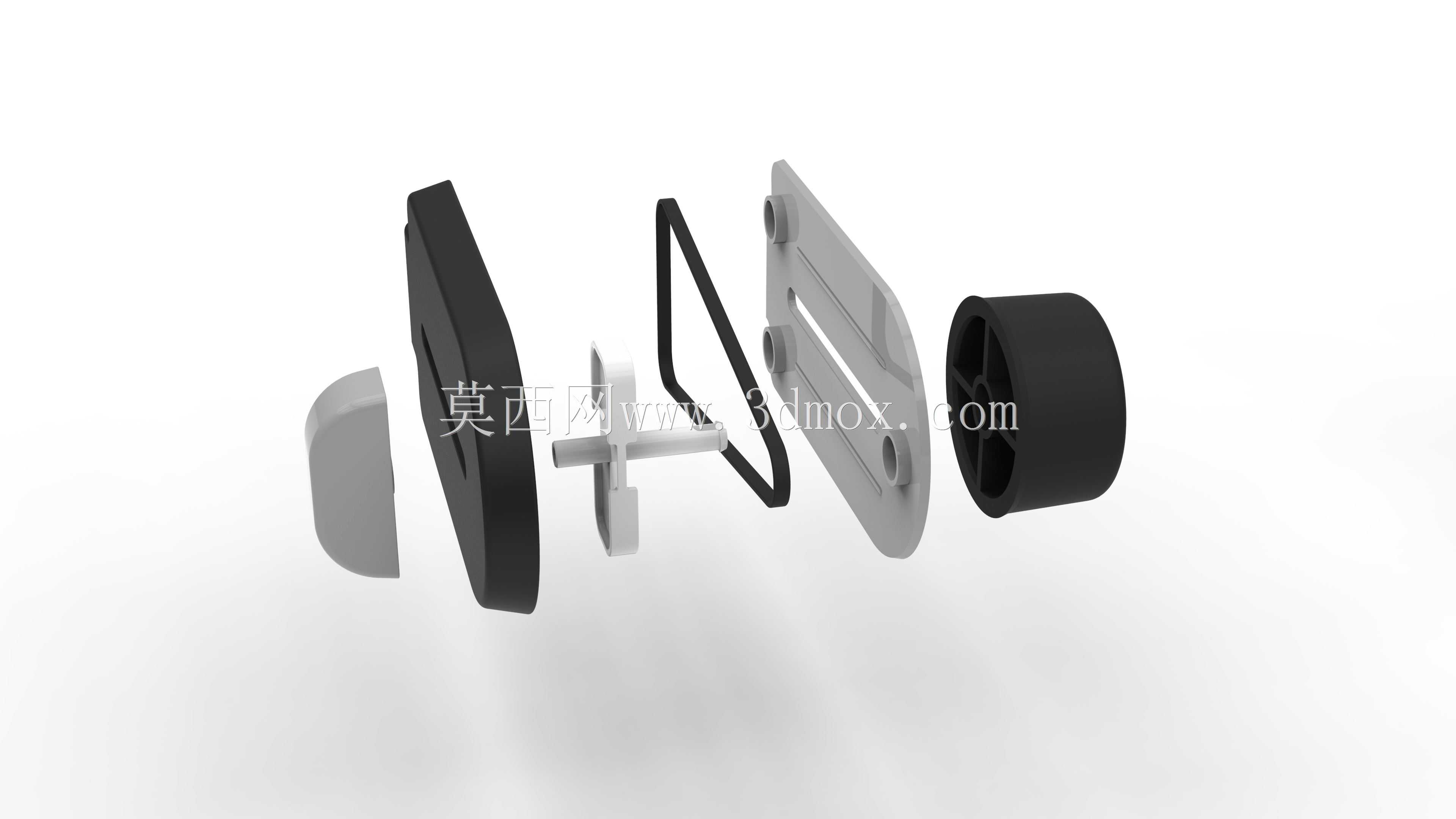

　　实际使用过程中，出巾口的导向结构做了圆弧过渡处理，巾料拉出时不会被锐边刮毛、勾丝，保证抽出的巾料边缘整齐。张力部件的抵紧面做了防滑纹理处理，和巾卷纸芯的接触摩擦力足够，不会出现巾卷空转、出巾打滑的情况。铰接位置的阻尼设置经过反复调试，正常使用时不会因为用户拉扯巾料出现端盖松脱的情况，换卷时又不需要太大的力就能翻开操作，兼顾使用可靠性和操作便捷性。整个装置的结构没有复杂的传动零件，所有部件都采用模块化设计，后期如果某个部件出现磨损，只需要单独更换对应零件即可，不需要整体报废，能有效降低后期的维护成本。针对卫浴场景的高湿度环境，结构上没有容易积水的凹槽死角，日常清洁时只需要用抹布擦拭外表面即可，不会在缝隙里积存水垢、滋生霉菌。从结构建模的角度来看，整个装置的配合公差都按照常规注塑件的生产精度设置，铰接位的配合间隙控制在0.2mm以内，既保证转动灵活，又不会出现晃动异响，张力部件的弹力行程经过模拟验证，从满卷到剩最后一圈巾料的整个使用周期内，抵紧力的波动范围控制在15%以内，全程保持稳定的使用手感。
