三角造型智能控制器外壳结构设计

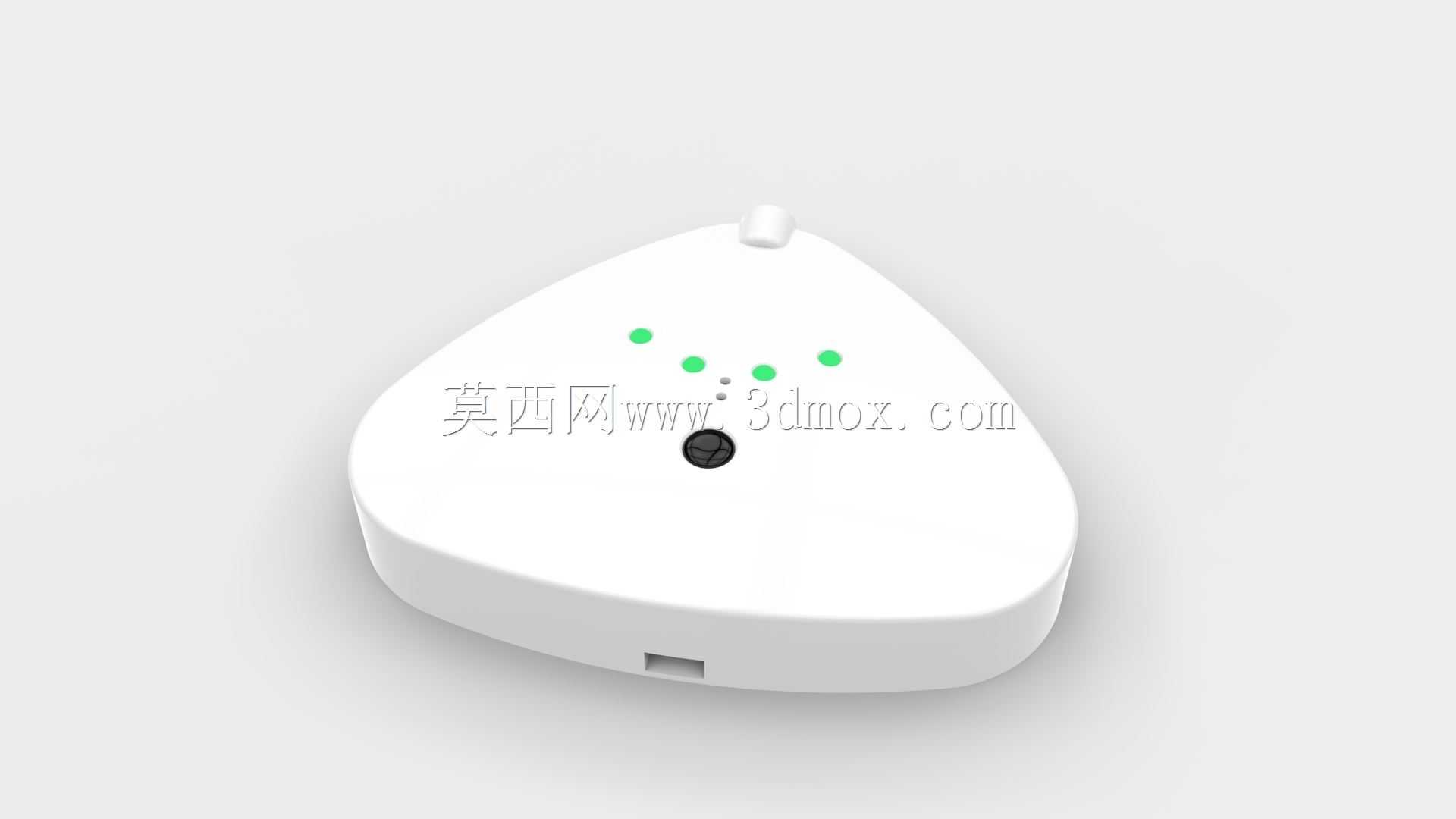

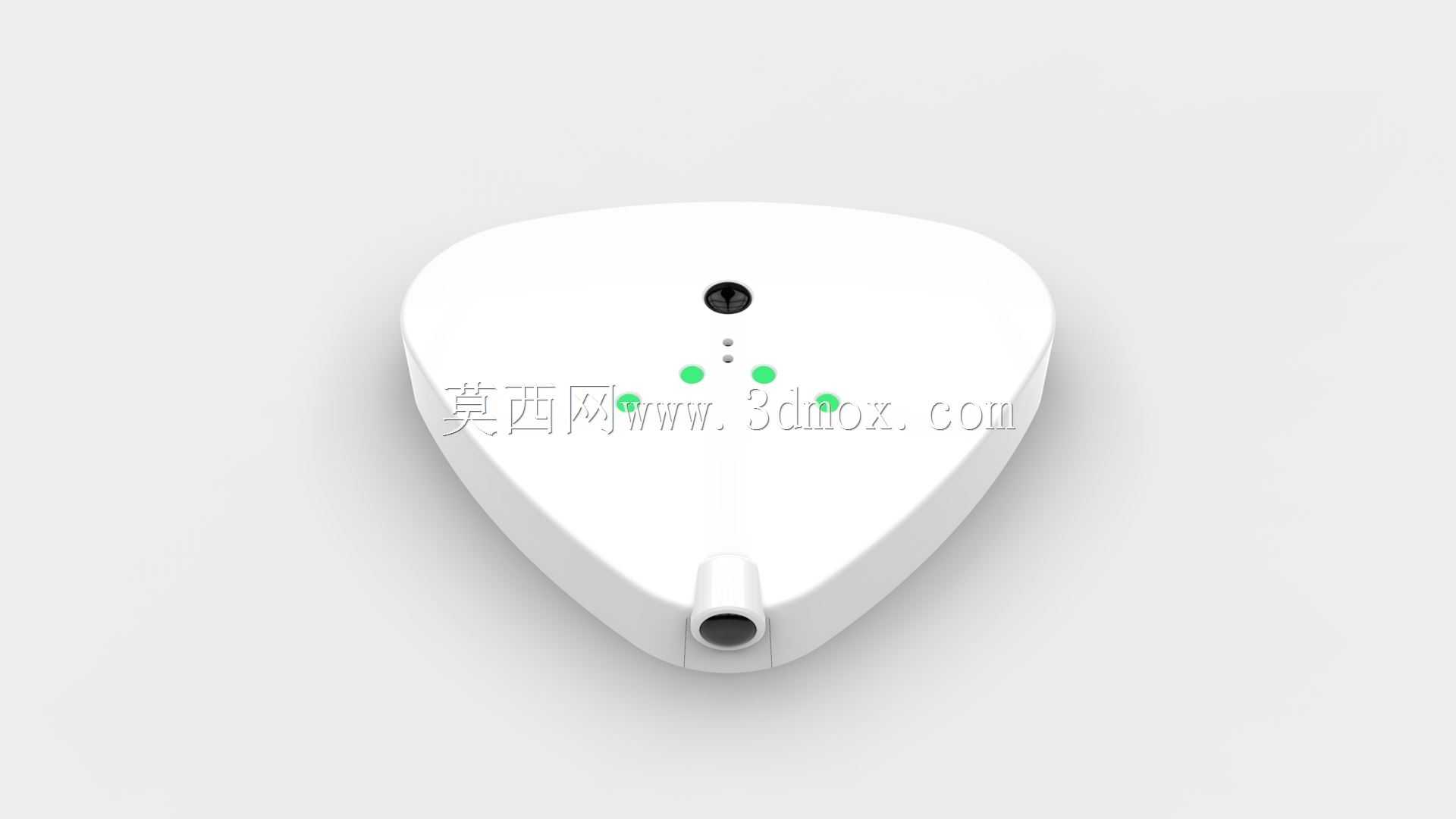

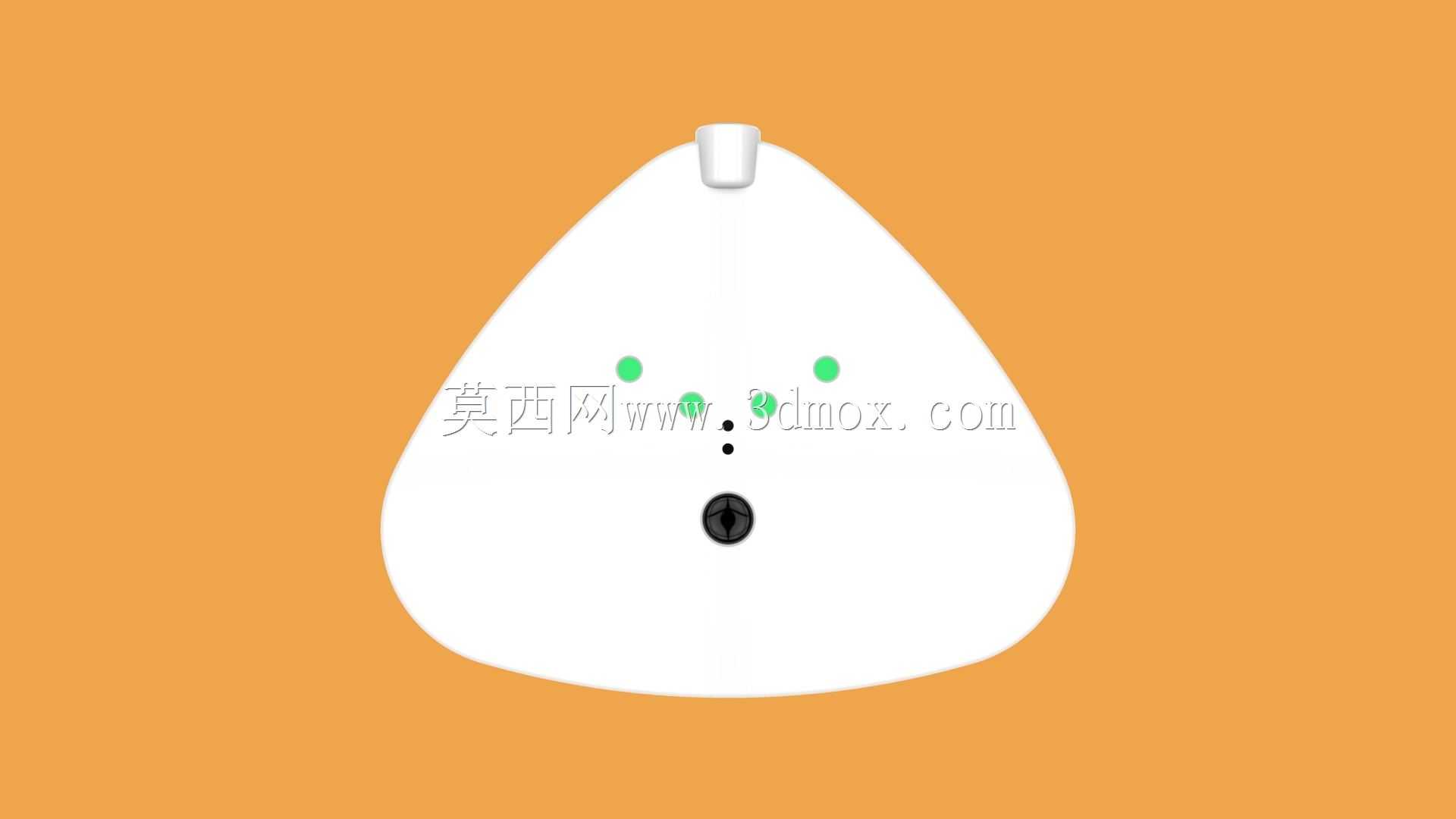

　　这款三角造型的控制器外壳，最初的设计构思是围绕桌面级小型智能控制终端的使用场景展开的，区别于常规方形、圆形的控制器壳体，三角弧边的造型能够适配更多边角安装场景，比如工位三角区、设备操作台转角位置，不会像方正壳体那样在边角位置出现突出硌碰的问题，也能充分利用转角处的闲置安装空间。从实际使用场景来看，这类壳体可以搭载环境传感模块、近距离信号收发模块，作为小型工位状态采集终端、桌面智能控制节点使用，也可以嵌入到小型自动化设备的操作端，作为本地状态显示与指令输入的载体，壳体正面预留的指示灯安装位，能够直观反馈设备运行、信号连接、故障告警三类核心状态，顶部的感应窗口可以适配红外、光敏类传感元件，侧面的出线孔位置做了下沉式的导向结构，能够避免线材弯折角度过大导致的线芯断裂问题，出线口的内径适配常规3-5mm外径的信号线材与供电线材，不需要额外做转接结构就能直接完成线材装配。

　　设计过程中首先考虑的是安装边界的适配性，壳体整体采用圆角过渡的等边三角造型，三个边角的圆弧半径控制在15mm，既不会因为圆角过小导致边角尖锐容易磕碰，也不会因为圆角过大损失内部的元器件安装空间，壳体整体厚度控制在22mm，平放安装时不会占用过多的垂直空间，壁挂安装时突出墙面的距离也不会影响周边设备的操作。壳体的上下盖采用卡扣加螺丝柱的组合固定方式，四个隐藏式卡扣分布在三角边的中点位置，配合中心位置的一颗自攻螺丝柱，既能够保证上下盖合模后的贴合紧密性，避免日常使用中出现缝隙进灰的问题，也不需要在壳体外观面留下明显的螺丝孔位，保证外观的整体性，内部的安装柱高度统一预留12mm的元器件安装空间，能够容纳常规的小型控制电路板、纽扣电池座、轻触按键等元件，电路板安装位预留了2mm的定位凸台，装配时不需要额外做定位治具就能快速将电路板卡入预设位置，提升装配效率。

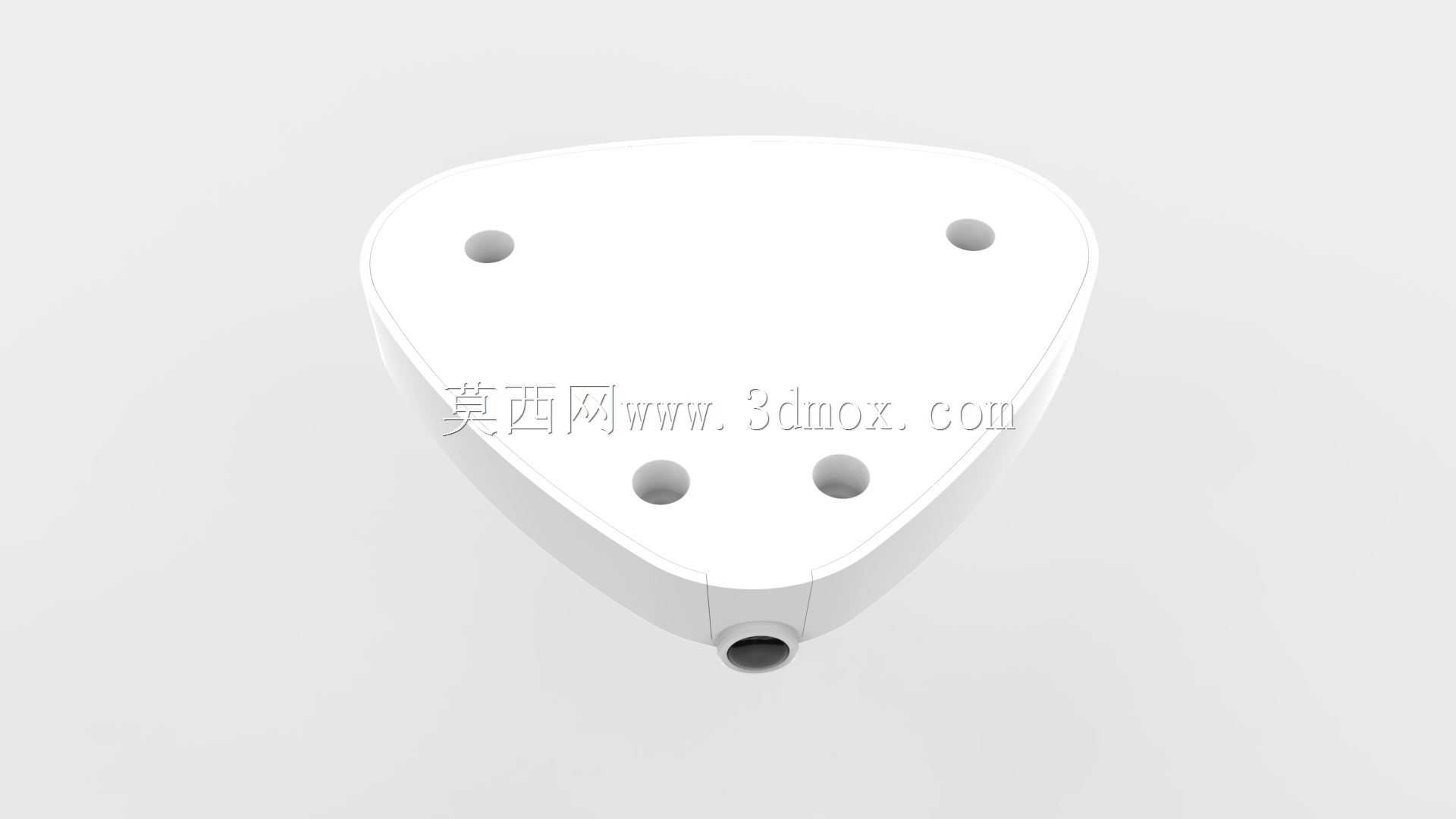

　　从结构强度角度考虑，壳体的壁厚统一设置为2mm，采用ABS注塑成型的工艺能够保证足够的结构刚性，日常桌面跌落、轻微碰撞不会出现壳体开裂的问题，壳体表面做细晒纹处理，既能够避免日常使用留下指纹划痕，也不需要额外做表面喷涂处理，降低生产加工的成本。指示灯位置的壳体做了0.8mm的薄化透光处理，不需要额外加装导光柱就能让内部LED的光线均匀透出，避免出现亮斑、光线不均的问题，顶部的感应窗口位置预留了1mm的沉台，能够直接粘贴感应镜片或者菲涅尔透镜，不需要额外设计固定结构。侧面的出线孔位置做了内高外低的斜度设计，当壳体平放使用时，意外洒落在壳体表面的液体能够顺着壳体斜面流走，不会顺着出线孔流入壳体内部，提升日常使用的防护能力，壳体底部预留了三个环形的防滑胶垫安装位，分别对应三个边角位置，平放使用时能够增加与接触面的摩擦力，避免操作时壳体滑动，壁挂安装时三个安装位也可以直接对应墙装螺丝的固定点位，不需要额外设计壁挂支架就能完成墙面固定。

　　在内部空间的规划上，特意将较重的元器件安装位设置在壳体中心位置，避免壁挂或者平放时出现重心偏移导致的安装不稳问题，高低压元件的安装区域之间预留了2mm的隔离筋位，能够避免电路之间的信号干扰，壳体边缘的合模缝位置做了0.5mm的错位止口结构，既能够提升上下盖的装配定位精度，也能够阻挡灰尘、细小杂物从合模缝隙进入壳体内部，日常使用环境下不需要额外做密封胶条就能达到基础的防尘要求。这款壳体的设计没有追求过于复杂的外观造型，所有的结构细节都是围绕实际装配、使用场景的需求展开，没有多余的装饰性结构，既能够降低注塑生产时的模具复杂度，减少生产过程中的不良率，也能够让后续的元器件装配、日常维护更加便捷，适配多类小型智能控制终端的使用需求。
