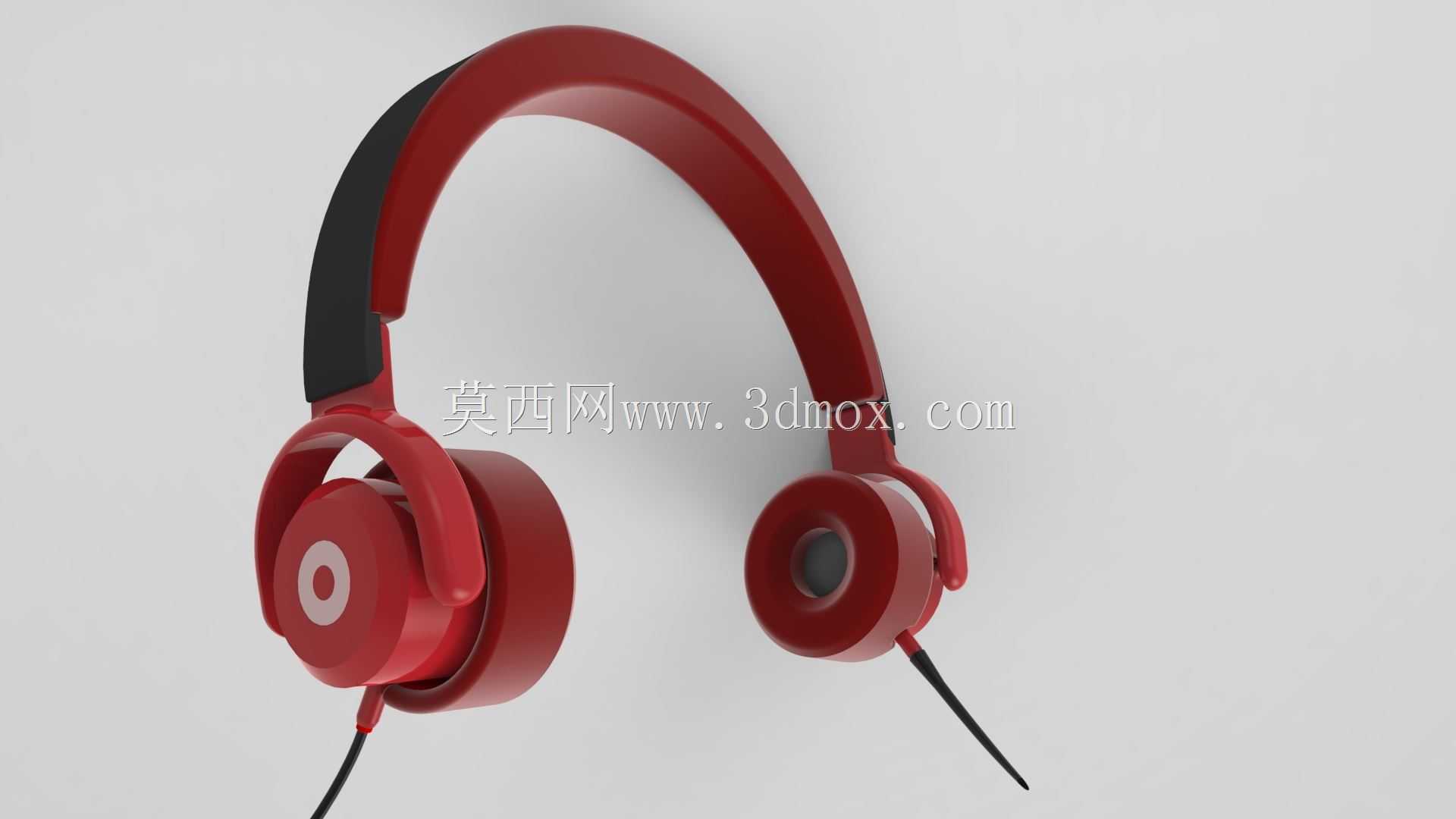

头戴式有线耳机结构设计三维数模

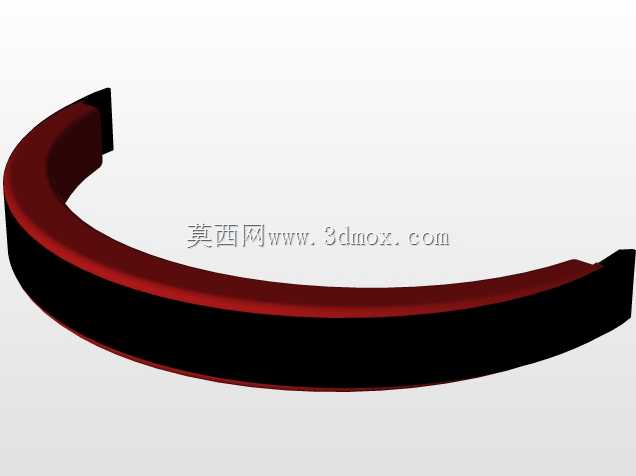

　　这款头戴式有线耳机的结构设计，首先围绕日常长时间佩戴的使用场景做了核心考量，不管是办公场景下的线上会议、语音通话，还是个人休闲场景的影音收听、音频内容播放，都需要在佩戴舒适度、结构可靠性、声学表现之间找到平衡。从结构组成来看，整体分为头梁支撑组件、耳罩连接调节结构、发声单元腔体、音频线材接口四个核心部分，各部分的配合公差在建模阶段就做了预留，方便后续开模阶段的模具调整。头梁部分采用弧形一体式支撑骨架，外侧做了光滑曲面过渡，内侧贴合头顶的区域预留了软性缓冲垫的安装槽位，安装槽的深度控制在8mm，既可以保证缓冲垫有足够的形变空间分散头顶压力，又不会因为垫体过厚导致整体头梁高度过高，影响佩戴时的贴合度。头梁的整体展开宽度在165mm左右，

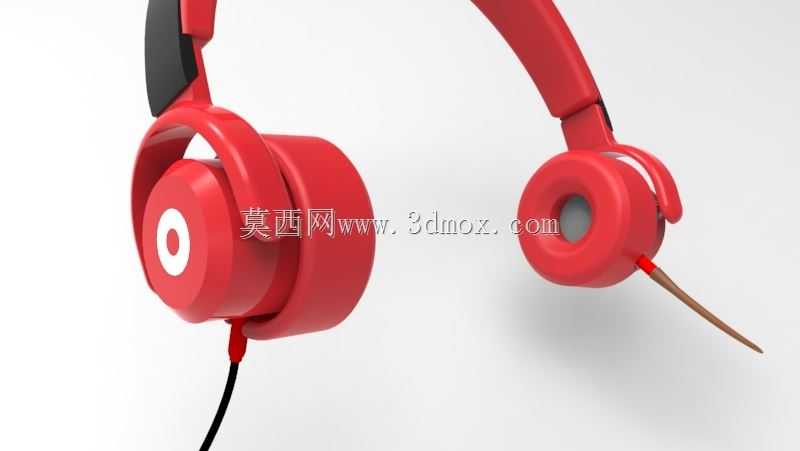

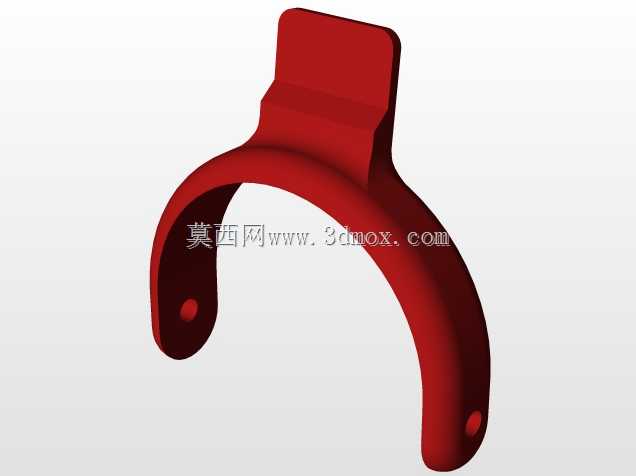

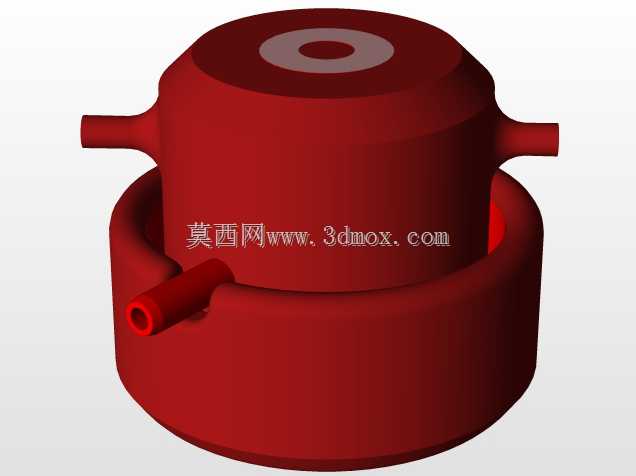

　　适配绝大多数成年人的头围尺寸，两侧的滑动调节轨道做了等距卡位设计，每档调节行程为5mm，单侧最大调节长度为35mm，可以适配不同头型的佩戴需求，调节卡位的阻尼感在结构设计时做了专门的限位结构，避免使用过程中出现滑位、松动的问题。耳罩部分通过可转动的连接支架与头梁末端相连，连接轴处预留了15度的前后转动余量、20度的内外摆动余量，能够让耳罩更好地贴合不同用户的耳廓轮廓，避免出现漏音、压耳的问题。耳罩腔体采用圆形封闭式结构，内腔直径为60mm，刚好可以容纳40mm直径的动圈发声单元，单元安装位做了环形的密封槽，用于粘贴缓冲泡棉，保证发声单元与腔体之间的密封性，减少不必要的腔体谐振影响音质表现。耳罩外侧的装饰盖板做了可拆卸的卡扣结构，

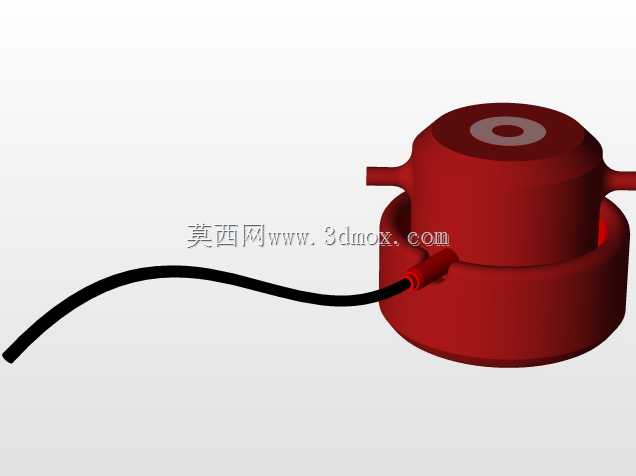

　　方便后续更换不同外观风格的盖板，也便于后期对内部单元进行检修维护。耳罩与人耳接触的环形面预留了15mm厚的软性耳垫安装位，耳垫采用环形中空设计，中空区域直径为45mm，可以完整罩住成年人的耳廓，避免耳垫直接压迫耳廓软骨，提升长时间佩戴的舒适度。音频线材从左侧耳罩的下端引出，出线位置做了防弯折的应力分散结构，线尾处设计了10mm长的软胶防护套，避免日常使用过程中线材反复弯折导致内部线芯断裂，线材接口处的过孔直径为3.5mm，适配常规的3.5mm音频线走线需求，腔体内部预留了足够的线材焊接空间，方便生产阶段的组装作业。整体结构的壁厚控制在2.2mm，符合常规ABS注塑工艺的壁厚要求，所有的转角位置都做了R1.5以上的圆角过渡，

　　避免注塑过程中出现应力集中导致的零件开裂问题，同时也能提升外观的质感，减少棱角带来的磕碰风险。在安装边界的考量上，头梁收缩到最短位置时的整体高度为180mm，耳罩处于自然收拢状态时的整体宽度为140mm，方便用户日常收纳放置，不会占用过多的桌面或者背包空间。各连接位置的配合间隙控制在0.15mm，既可以保证活动结构的转动顺畅，又不会出现过大的缝隙影响外观精致度。发声单元的安装平面与耳罩垫的安装平面平行度公差预留了0.1mm，保证发声单元的出声方向正对耳廓中心，提升声学传递的效率。头梁内侧的缓冲垫安装位做了均匀分布的定位柱，方便缓冲垫的粘贴定位，避免组装过程中出现垫体偏移的问题。两侧的滑动调节结构内部做了限位挡块，防止调节过程中滑出头梁轨道导致结构损坏，挡块的位置经过反复校核，保证最大调节长度下仍然有足够的配合长度，保证结构的连接强度。耳罩与连接支架的转动轴处采用过盈配合的阻尼结构，不需要额外加装阻尼脂就可以实现任意角度的悬停，方便用户根据自己的佩戴习惯调整耳罩的角度，同时也减少了零件数量，降低生产组装的复杂度。整体结构没有多余的复杂曲面，所有的分型面都设计在外观的棱线位置，方便后续模具的分型设计，减少注塑过程中的飞边、毛刺问题，降低后期的修模成本。
