方形百叶窗式工业排气扇结构设计

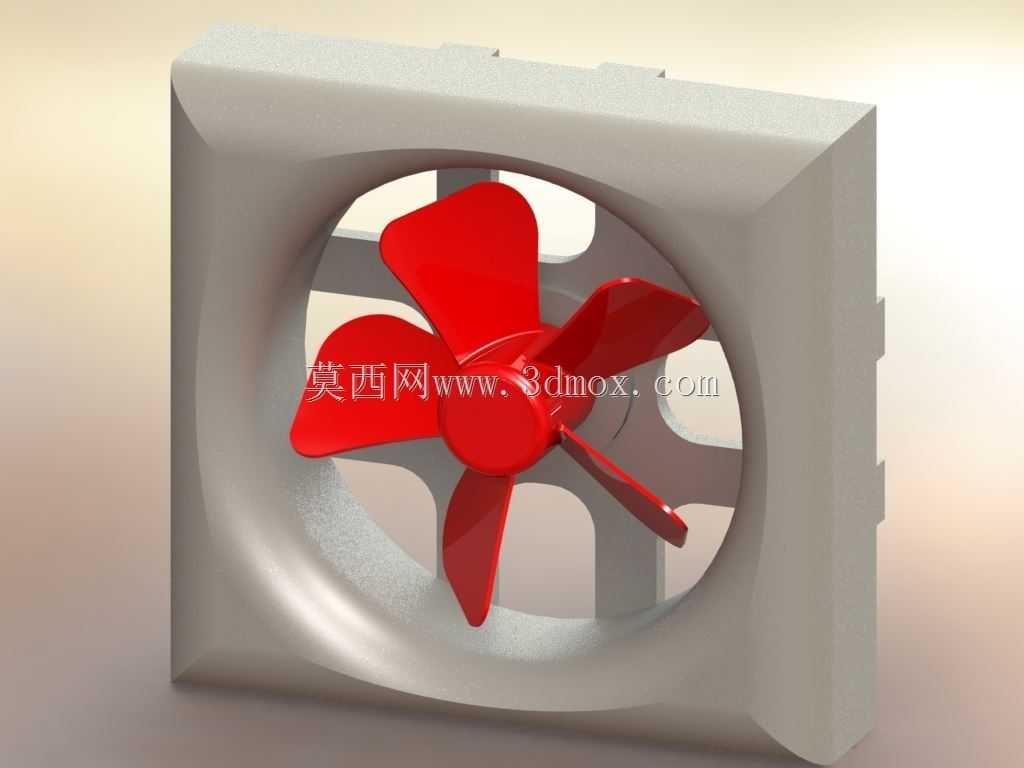

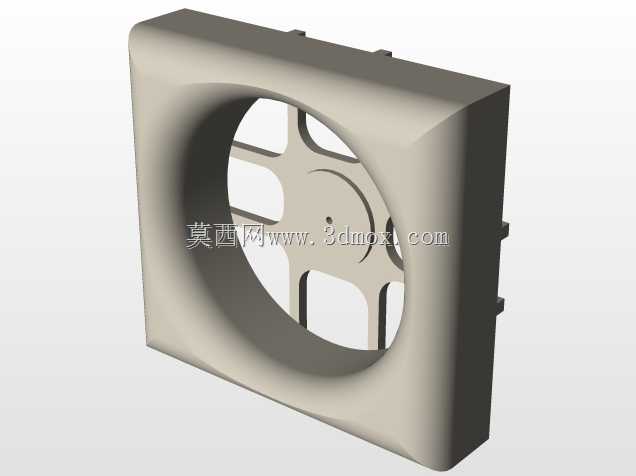

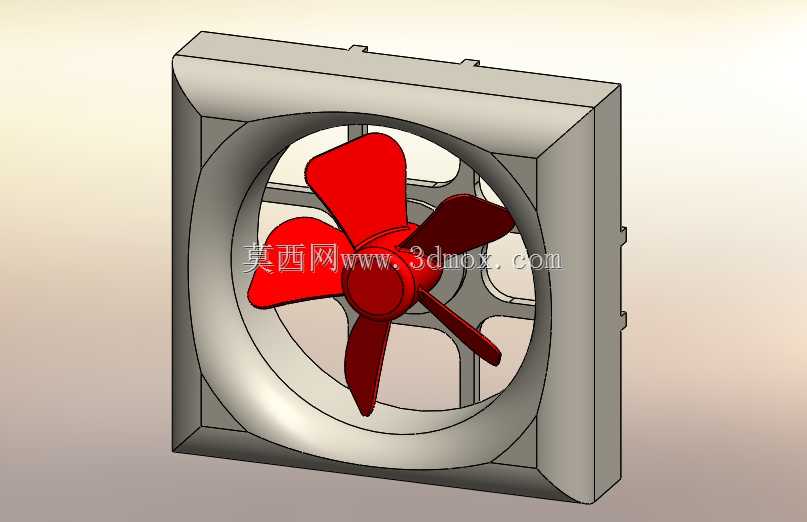

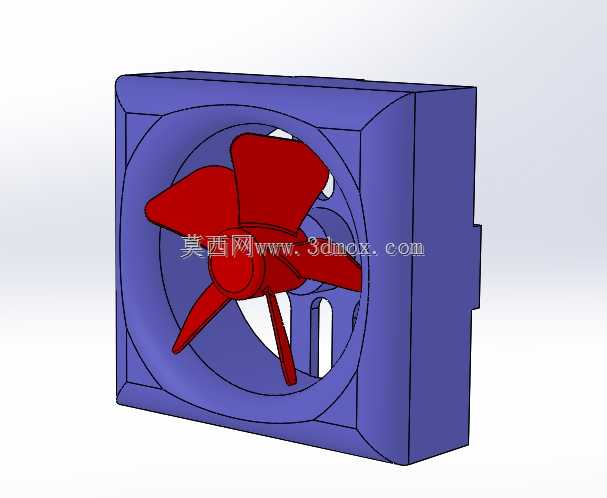

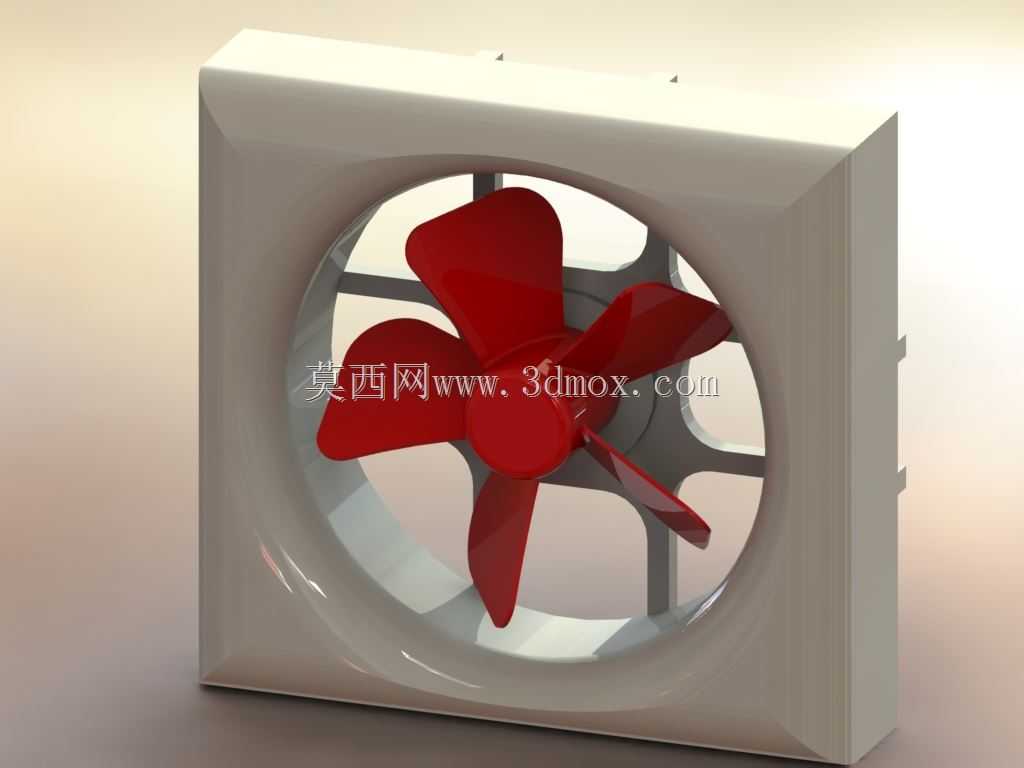

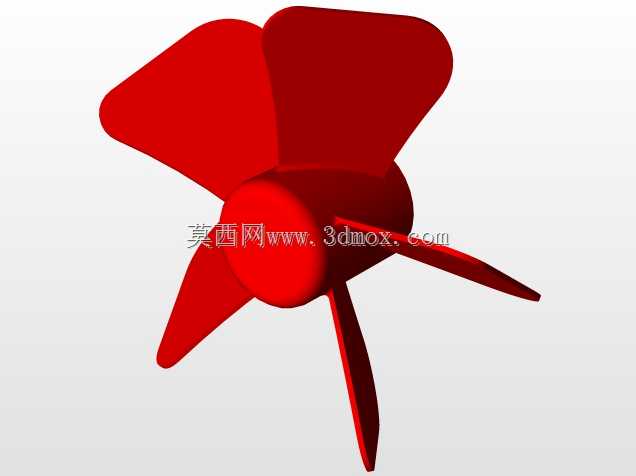

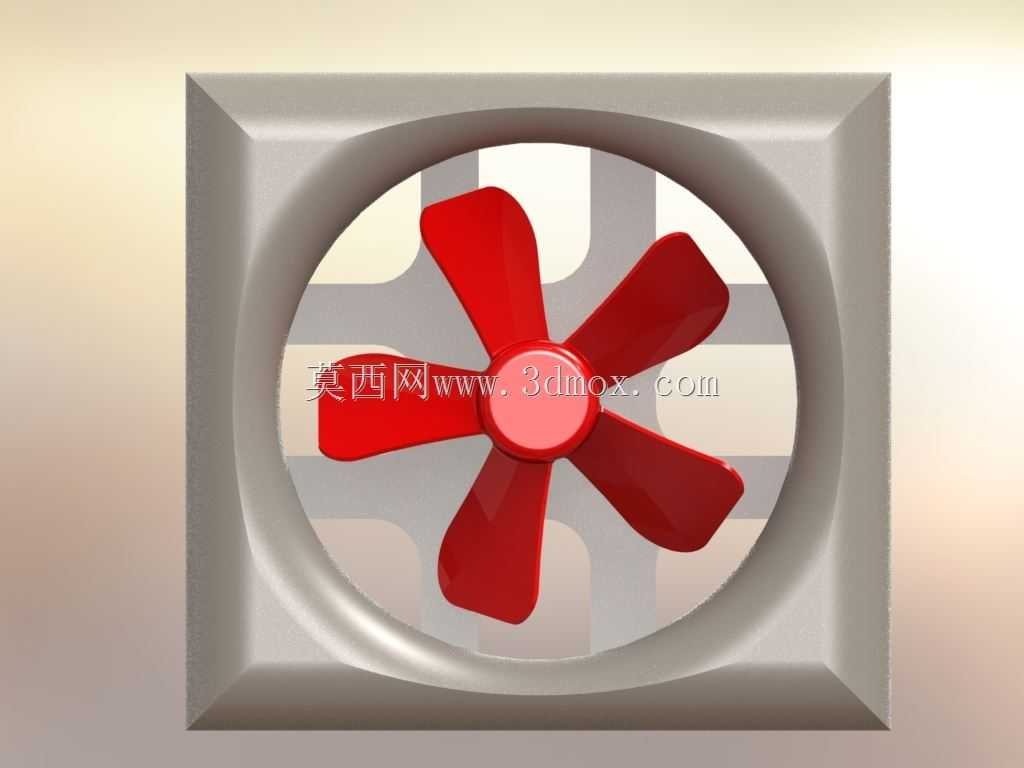

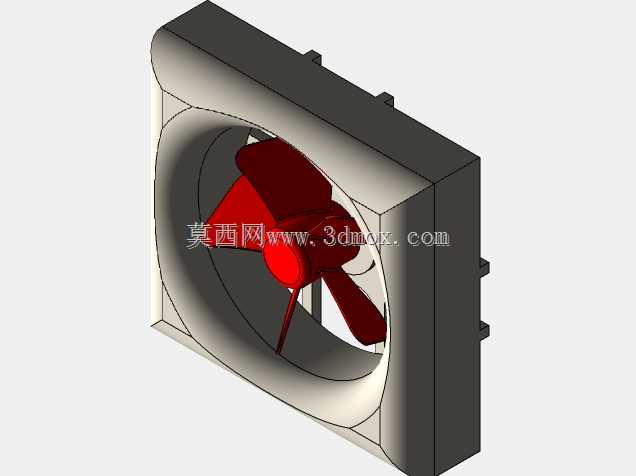

这款方形排气扇的结构设计，首先要兼顾民用厨卫、工业车间辅助排风、小型设备舱散热等多场景的安装适配性，外框采用带安装翻边的方形结构，翻边预留的安装孔位可直接匹配墙面预埋的固定螺栓，也能适配嵌入式窗框安装需求，外框整体做了圆弧过渡处理，既避免安装时的锐边划伤，也能减少气流经过框体时的紊流损耗。扇叶部分采用六叶后倾式曲面设计，每片扇叶的曲面弧度经过反复调整，在保证足够排风量的前提下，尽可能降低运转时的气流切割噪音，扇叶与中心轮毂的连接做了加厚加强筋处理，避免长期高速运转出现扇叶形变、动平衡失衡的问题，中心轮毂的装配位预留了标准电机轴的配合公差，可直接适配常规单相异步电机的输出轴，装配时无需额外做轴套转接。外框内侧的防护格栅采用十字交叉加圆弧支撑的结构，格栅的筋条宽度做了优化，既满足防护强度要求，避免异物误入扇叶运转区域，也尽可能减少对排风气流的阻挡，格栅与外框采用卡扣加螺丝的双重固定方式，日常维护拆卸清理扇叶积灰时操作便捷，无需完全拆除整机。安装边界方面，这款排气扇的嵌入深度适配常规240mm厚度的墙体，墙面开孔尺寸可直接参考外框的嵌入段外径预留，安装后外框的装饰面与墙面贴合度高，无需额外做密封打胶处理，外框与墙体接触的位置预留了密封胶条的安装槽，可自行粘贴发泡密封胶条，避免排风时出现缝隙漏风、蚊虫倒灌的问题。在功能设计上，这款排气扇的结构可适配带重力式止回阀的选配模块，止回阀在扇叶停止运转时会自动闭合，避免室外的灰尘、异味倒灌进室内，扇叶的运转方向经过校准，排风方向为直吹式，气流路径短，排风效率高，相比同尺寸的圆形管道风机，安装难度更低，适配的安装场景更丰富，不管是家庭厨房的油烟辅助排放、卫生间的湿气排出，还是小型加工车间的焊烟辅助排风、电气柜舱的散热通风，都能通过调整装配的电机功率来匹配对应的风量需求。结构建模过程中，所有配合位都做了公差标注，扇叶与外框内壁的间隙控制在合理范围，既避免运转时出现扇叶擦碰外框的问题，也不会因为间隙过大导致气流回流，降低排风效率，外框的材质适配ABS工程塑料或者镀锌钢板两种方案，建模时的壁厚参数分别对应两种材质的成型要求，塑料件的壁厚均匀，避免注塑时出现缩痕，钣金件的折弯半径符合钣金加工的工艺要求，无需额外开特殊模具即可加工生产。
