可调式几何绘图圆规结构设计

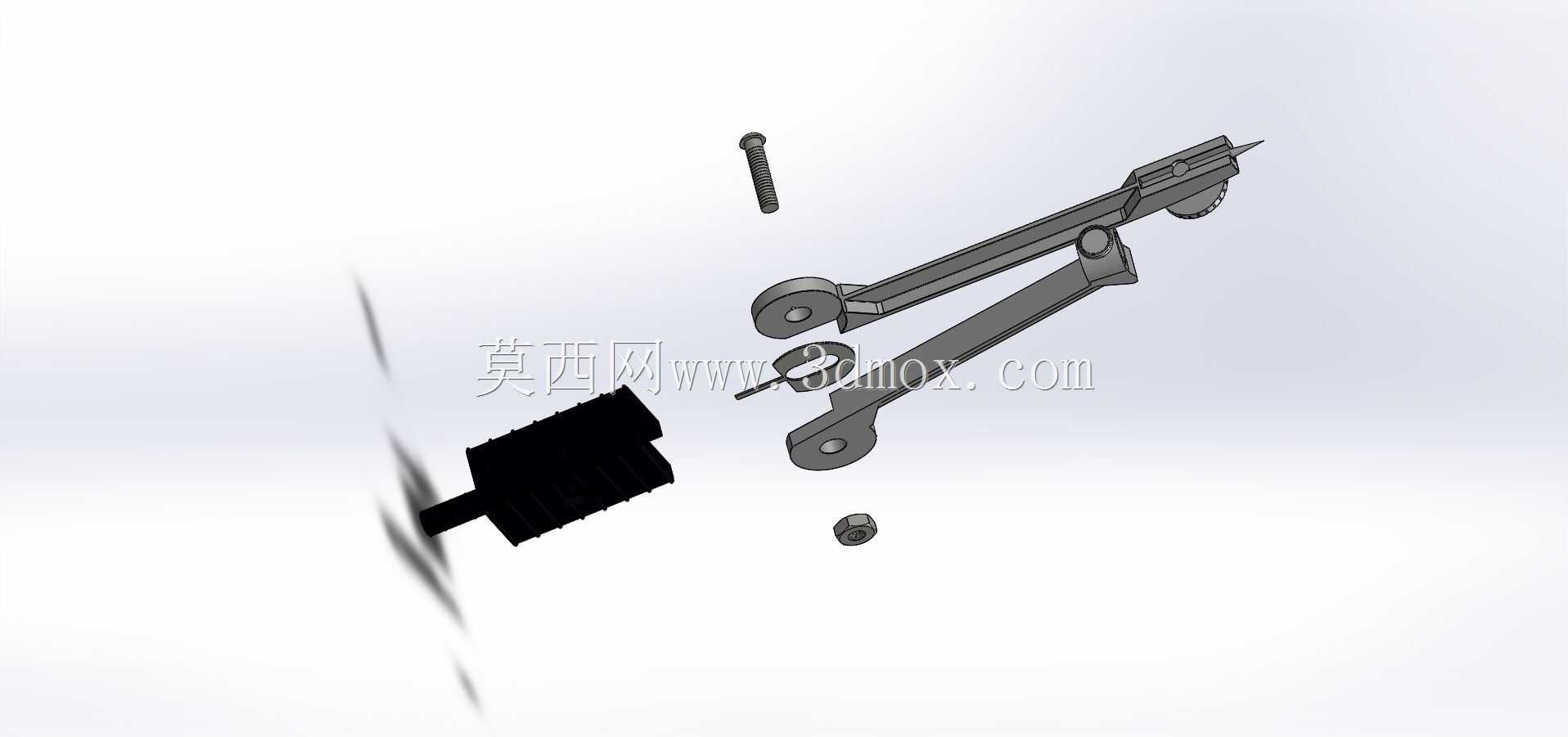

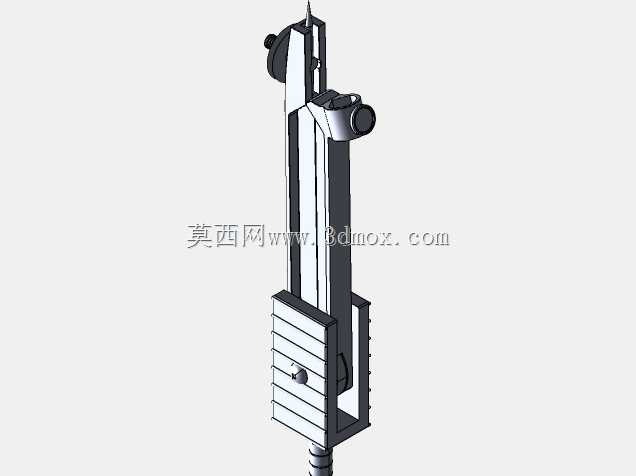

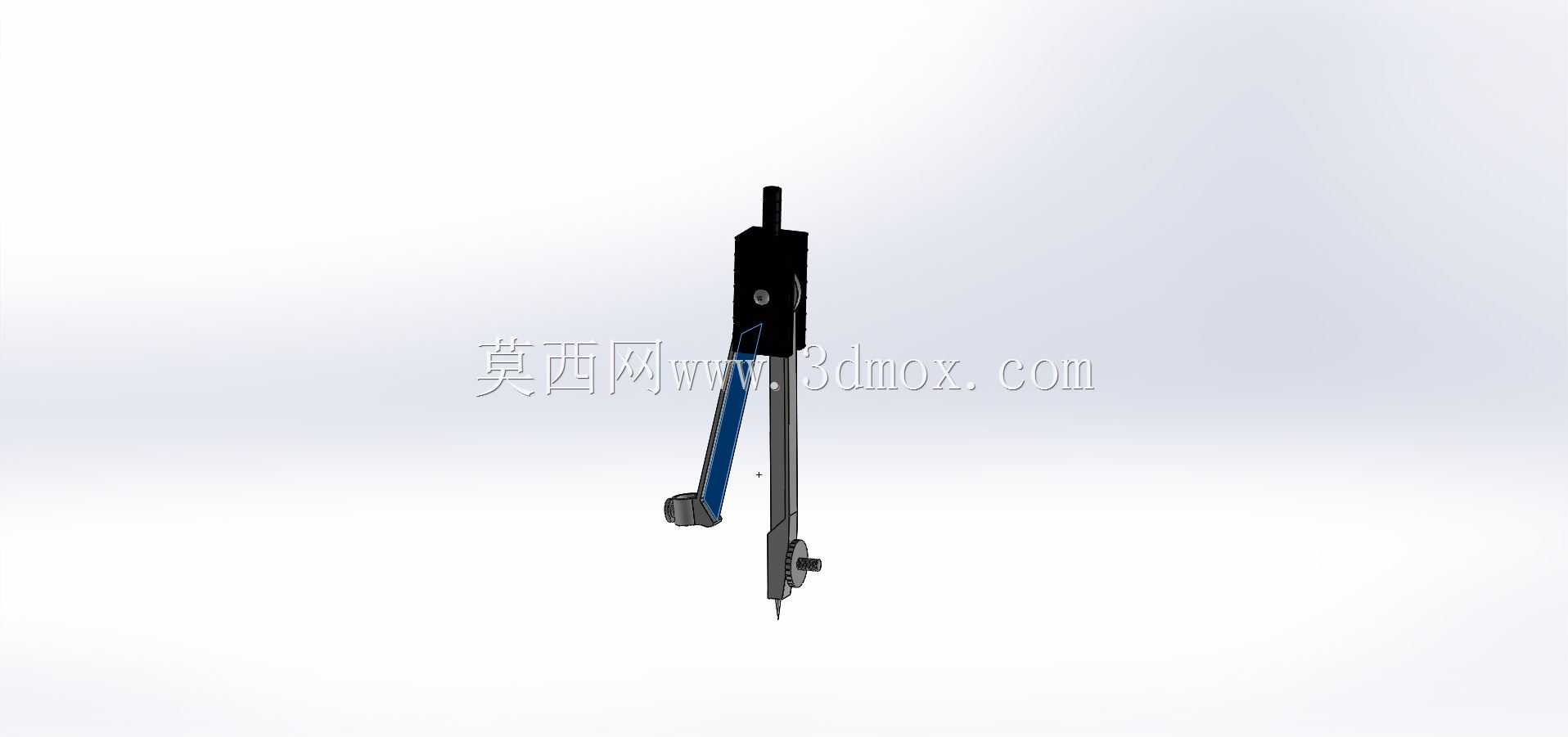

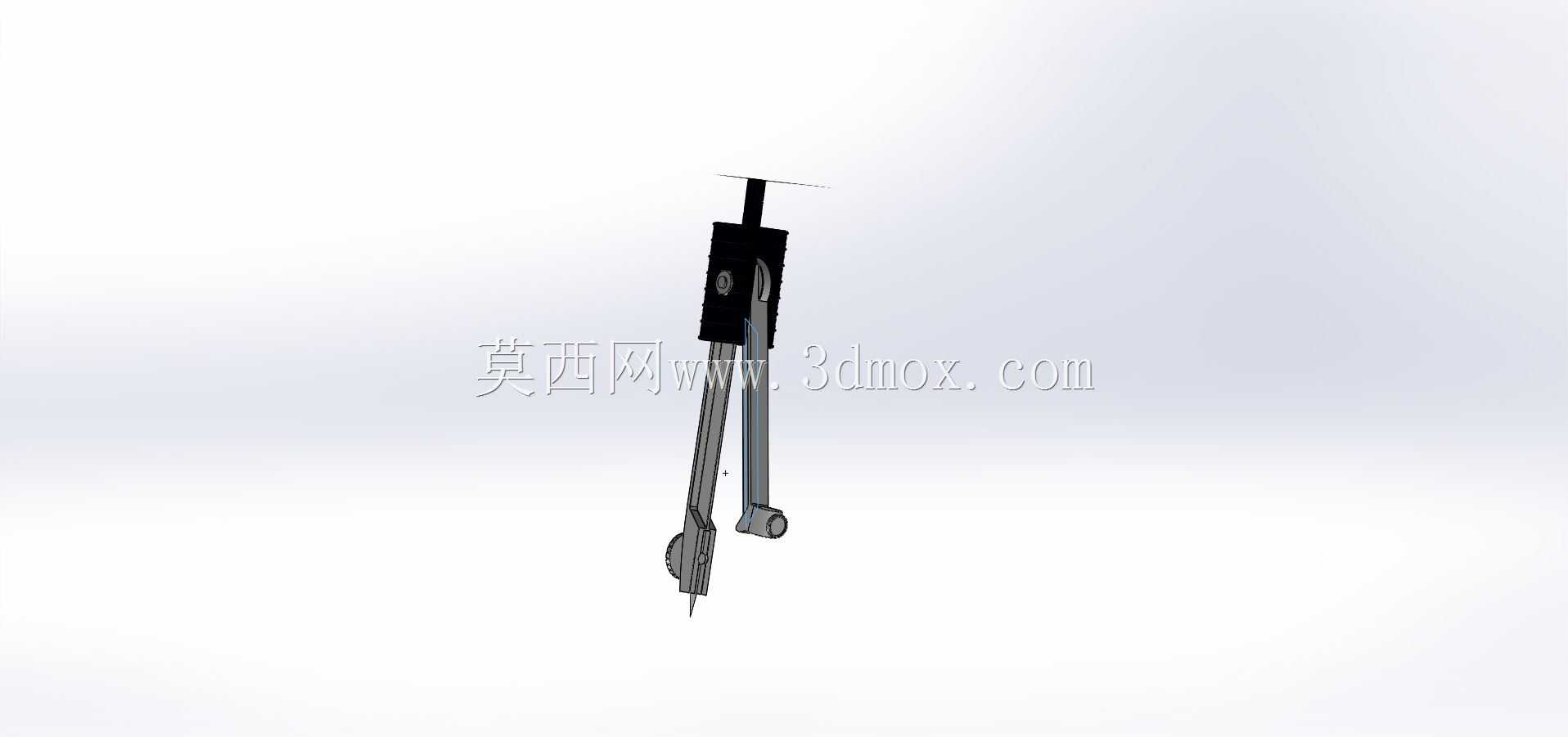

　　日常机械制图、教学几何作图、精密划线作业场景中，这类可调式圆规是基础且高频使用的手动工具，区别于普通学生款简易圆规，该结构在刚性、调节精度、操作便捷性上做了针对性优化，适配工程制图、钣金划线、3D打印原型制作等多场景的使用需求。从实际使用逻辑出发，圆规的核心功能是实现固定半径的圆弧、圆周绘制，以及等距尺寸的转移划线，这款结构在设计时优先考虑了操作时的受力稳定性：握持段做了防滑纹理处理，捏持施力时不会出现打滑偏移，避免绘图或划线过程中半径变动导致的尺寸误差。两支规脚的铰接部位采用了阻尼可调的锁紧结构，松开锁紧旋钮时可以顺畅调整两支规脚的开合角度，调整到目标半径后锁紧旋钮，即可保证规脚角度在施力划线过程中不会发生位移，

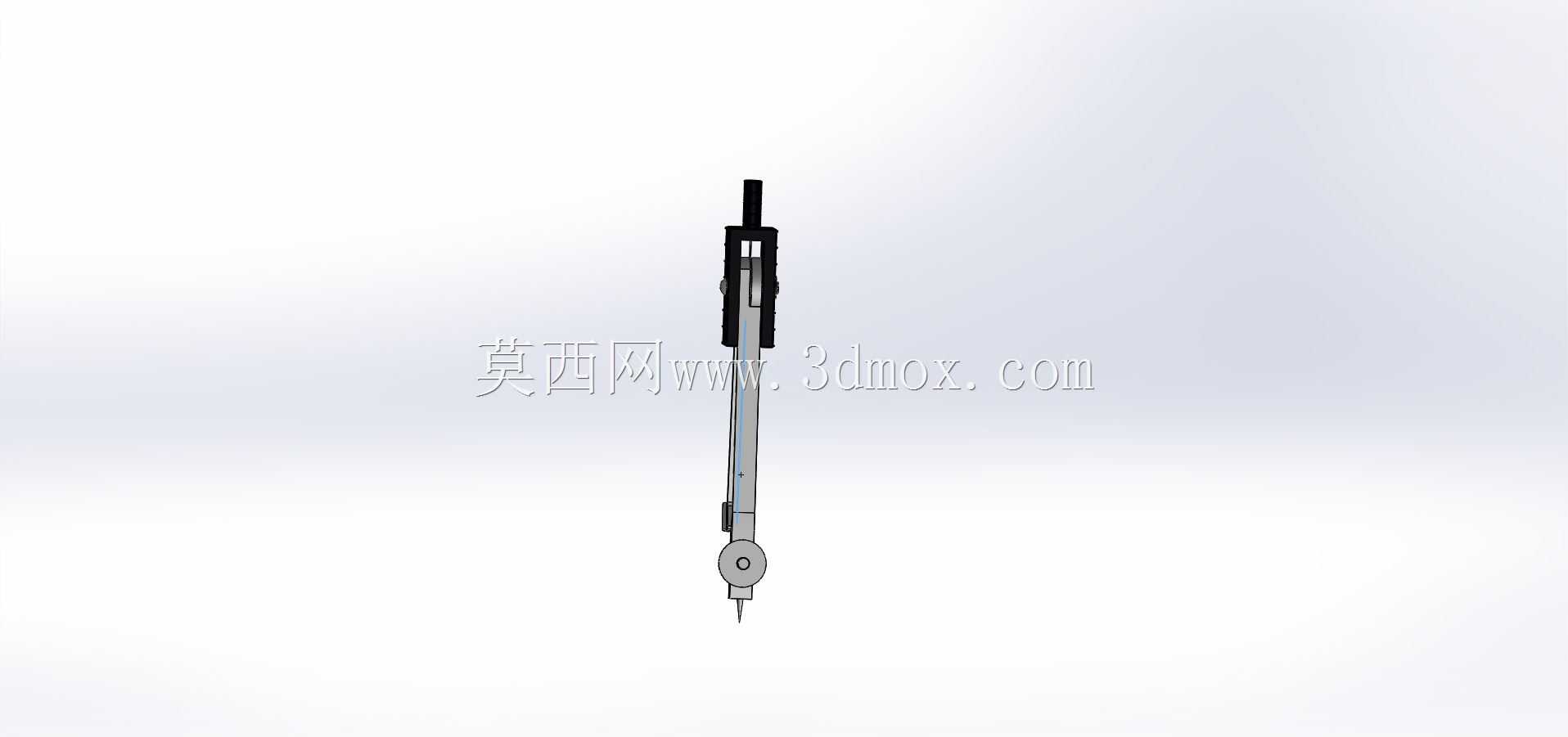

　　相比传统靠摩擦力铰接的圆规，这种带锁紧的结构能适配更大的划线力度，哪怕是在金属薄板、硬纸板、亚克力板等硬质材料表面划线，也不会出现规脚滑移的问题。其中一支规脚集成了可替换的划线针，针尖做了淬硬处理，长期使用不易磨损变钝，划线时能清晰留下定位痕迹，另一支规脚预留了笔芯夹持位，可以适配不同粗细的铅芯、划线笔，满足不同材质表面的划线需求，同时规脚末端做了可伸缩调节结构，当绘制大半径圆弧时，可拉出规脚延长段，扩大最大绘制半径范围，不用时收回延长段，整体结构紧凑便于收纳。从安装与尺寸边界来看，该圆规收拢状态下整体长度控制在150mm左右，最大开合半径可达200mm，铰接部位的转轴做了防松脱设计，长期反复开合不会出现转轴松动、规脚晃动的问题，

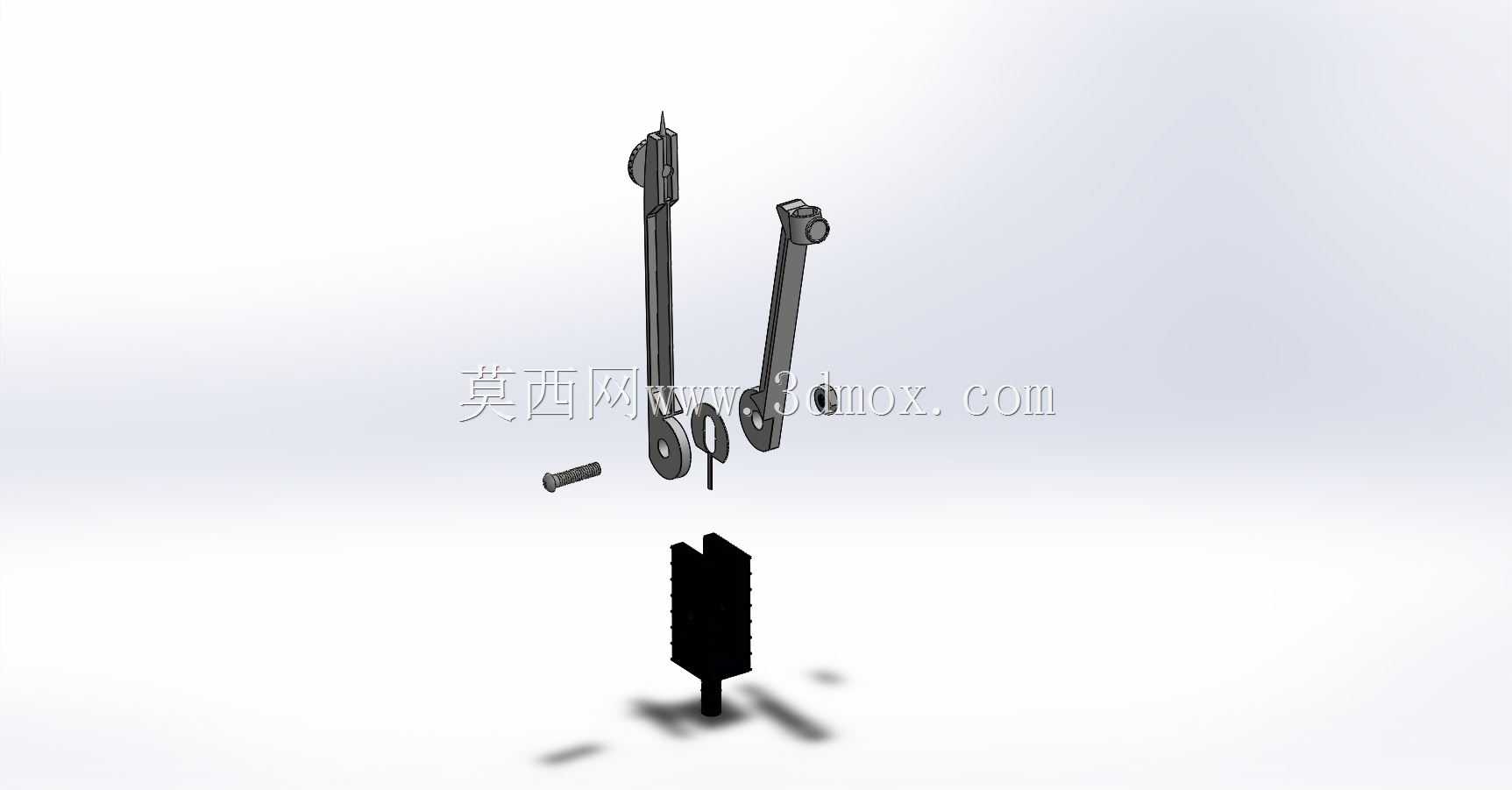

　　所有活动部位的配合间隙控制在0.1mm以内，避免间隙过大导致的半径调节误差。在3D打印适配性上，该结构的非受力零件可以采用PLA、ABS等常见3D打印材料制作，受力的铰接轴、针尖部位采用标准金属件即可，组装门槛低，非常适合用于教学演示模型制作、小型工坊自制绘图工具使用。设计过程中特意对多数配合零件做了尺寸约束，仅少数调节部位保留活动自由度，既保证了结构组装后的整体刚性，又不会因为约束过多导致活动部位卡滞，实际操作时单手握持即可完成半径调节、锁紧、划线的全流程动作，不需要额外辅助工具，在机械制图现场教学、钣金加工前期划线、学生几何作图练习等场景下，都能稳定发挥作用。规脚的重心做了优化设计，握持时重心落在手部捏持位置，

　　长时间绘图不会出现手部疲累的问题，针尖部位做了防护套设计，收纳状态下针尖不会外露，避免划伤使用者或者划破收纳袋，笔芯夹持位采用了弹性夹片结构，更换笔芯时只需要按压夹片即可取出旧笔芯，插入新笔芯后松开夹片就能自动夹紧，不需要额外的锁紧螺丝，操作效率更高。
