印度NATRAJ挤压式铅笔结构三维设计

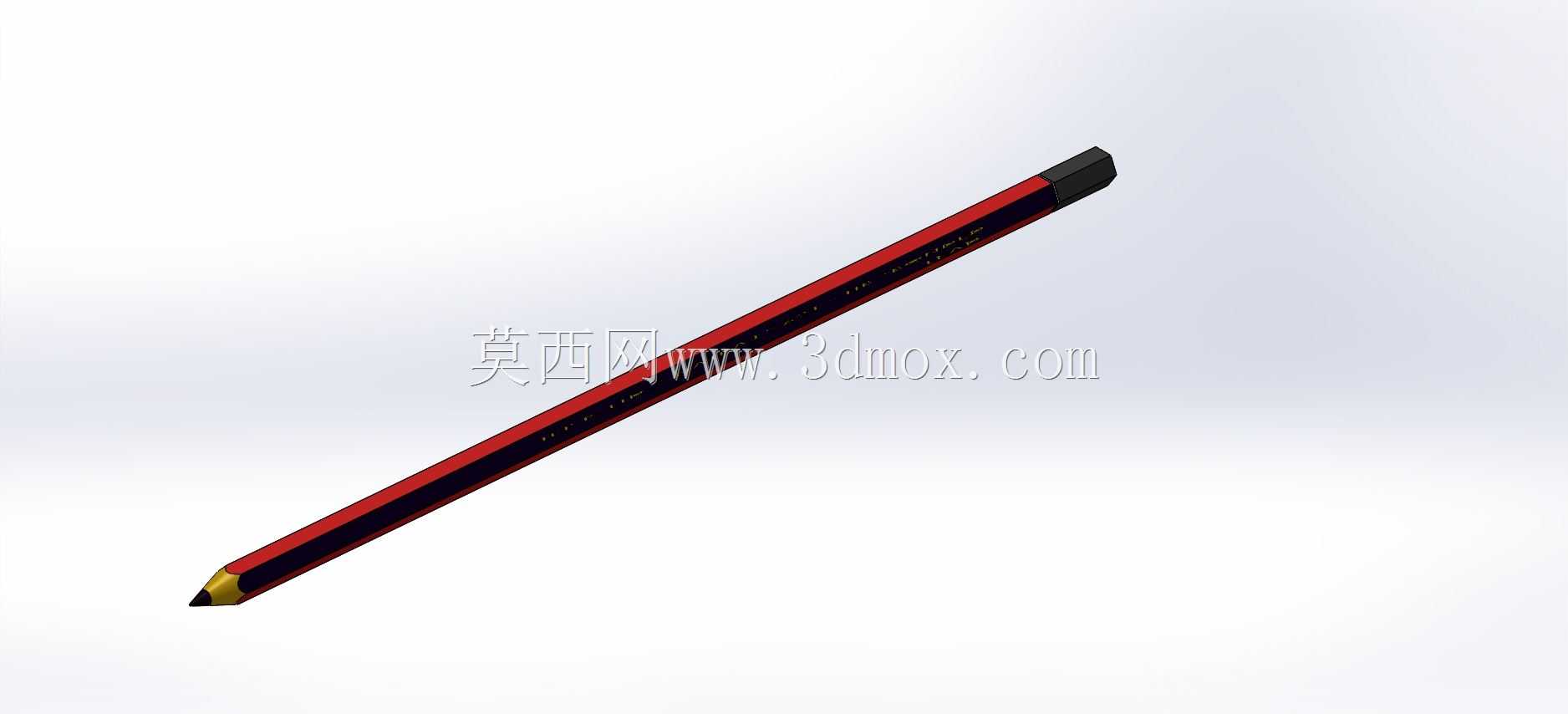

　　日常书写场景中，铅笔是普及率极高的基础文具，这款挤压式铅笔的结构设计，核心围绕常规书写、绘图作业的实际使用需求展开，区别于传统木质铅笔需要卷削的使用逻辑，挤压结构的加入让笔芯进给操作可以单手握持完成，使用者在持续书写或者绘图过程中，不需要中断手部动作调整笔具，能有效提升连续作业的流畅度，尤其适合长时间伏案绘图、现场记录类的使用场景。从结构设计逻辑来看，这款铅笔的整体构型采用细长杆状布局，笔身主体沿轴向做等径延伸，握持区域做了细微的直径收窄处理，匹配成年人手部握持的自然弧度，长时间握持不会产生明显的硌手感，笔身外表面的色带标识沿轴向平行布置，既做外观区分，也能在装配过程中作为零件对位的参考基准，避免笔身各段零件装配时出现周向错位。

　　内部挤压进给机构是整个设计的核心，零件之间的配合公差控制在常规文具类产品的合理区间，笔芯存储腔沿笔身轴向贯通，可容纳多根标准直径的铅笔替芯，挤压触发结构布置在笔身尾端，按压行程控制在3-5毫米区间，单次按压的笔芯伸出量控制在0.2-0.3毫米，既不会因为伸出过长导致笔芯受力断裂，也能保证单次按压后有足够的书写长度，不需要频繁操作进给结构。笔身前端的护芯管采用金属材质嵌件设计，伸出笔身端面的长度控制在2毫米左右，对伸出的笔芯形成径向支撑，书写过程中侧向受力时，护芯管可以抵消大部分弯折力矩，降低笔芯断裂的概率，护芯管与笔身前端的配合采用过盈嵌装结构，装配后不会出现松动脱落的问题，日常插拔笔帽、携带磕碰都不会导致护芯管移位。

　　从安装边界来看，整笔的最大外径控制在8毫米以内，总长度控制在180毫米区间，和常规木质铅笔的外形尺寸保持一致，可以适配市面上通用规格的铅笔笔帽、笔袋收纳格，不需要为这款产品单独设计配套的收纳配件，能直接兼容现有文具的配套体系。笔身的零件拆分遵循易装配、易维护的逻辑，整笔分为笔身主体、尾端按压键、内部进给推杆、芯管、前端护芯套几个主要模块，各模块之间采用卡扣或者小过盈配合连接，不需要额外的粘接剂或者紧固件，装配工序简单，量产时的组装效率较高，后期使用过程中如果出现卡芯问题，使用者也可以自行拆开笔身清理故障，不需要专业工具辅助。设计过程中针对日常使用的受力场景做了结构强化，笔身主体采用薄壁结构设计，在控制整体重量的前提下，

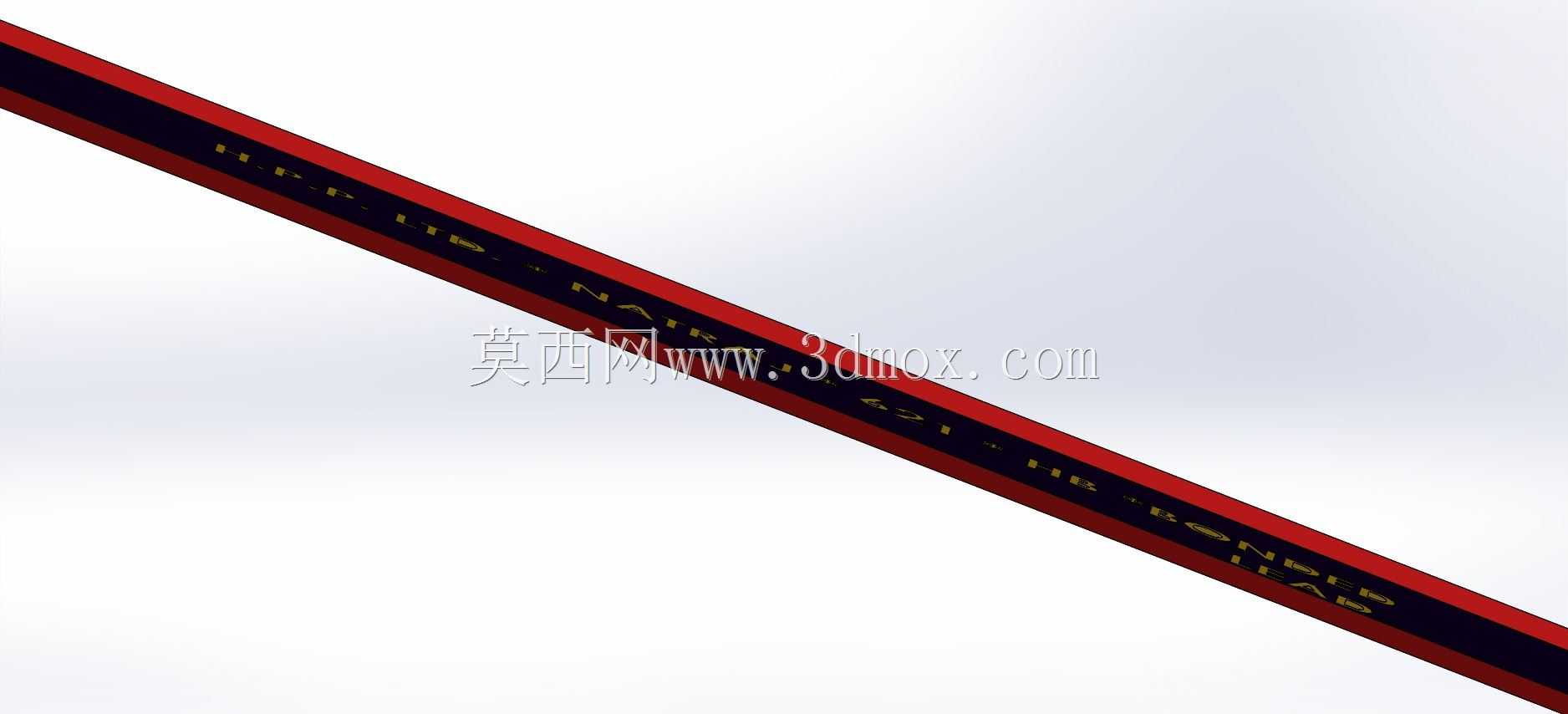

　　壁厚控制在1毫米左右，材料选用常规的硬质聚合物，抗弯折强度可以满足日常携带时的挤压受力，放在书包、口袋中不会因为常规外力出现笔身弯折断裂的问题。进给机构的推杆和笔芯存储腔之间做了顺滑的导向设计，推杆沿轴向移动时没有明显的卡滞感，按压反馈清晰，使用者可以通过手感判断按压是否到位，避免出现空按、进给失效的问题。笔身的外观分色区域做了等宽的色带布局，深色主色带搭配两侧的红色装饰边，视觉识别度较高，装配时色带沿周向的对齐误差控制在0.5毫米以内，不会出现明显的错位影响外观质感。针对笔芯回缩的问题，内部结构做了单向止退设计，按压进给后笔芯不会因为书写受力自动回缩，保证书写过程中笔芯伸出长度稳定，不需要频繁调整。前端护芯管的内孔直径比标准笔芯直径大0.1毫米，笔芯在管内可以自由伸缩，不会因为笔芯直径的细微公差出现卡滞，同时径向间隙控制在合理范围，不会因为间隙过大导致笔芯晃动，影响书写的线条精度。
