黄铜面板暗装式地面电源插座结构

　　在商业办公空间、大开间展厅、数据中心机房以及精装修住宅的开放区域，墙面插座往往无法覆盖居中的用电点位，地面供电类配件就成了布线环节里必须考量的部件，这款地面供电结构的设计，正是针对这类场景的暗装需求开发。不同于明装的墙面取电部件，地面安装的配件需要同时兼顾踩踏承重、防水防尘、与地面装饰层齐平的外观要求，还要在后期运维时能便捷开启检修，这几个核心需求贯穿了整个结构的设计过程。

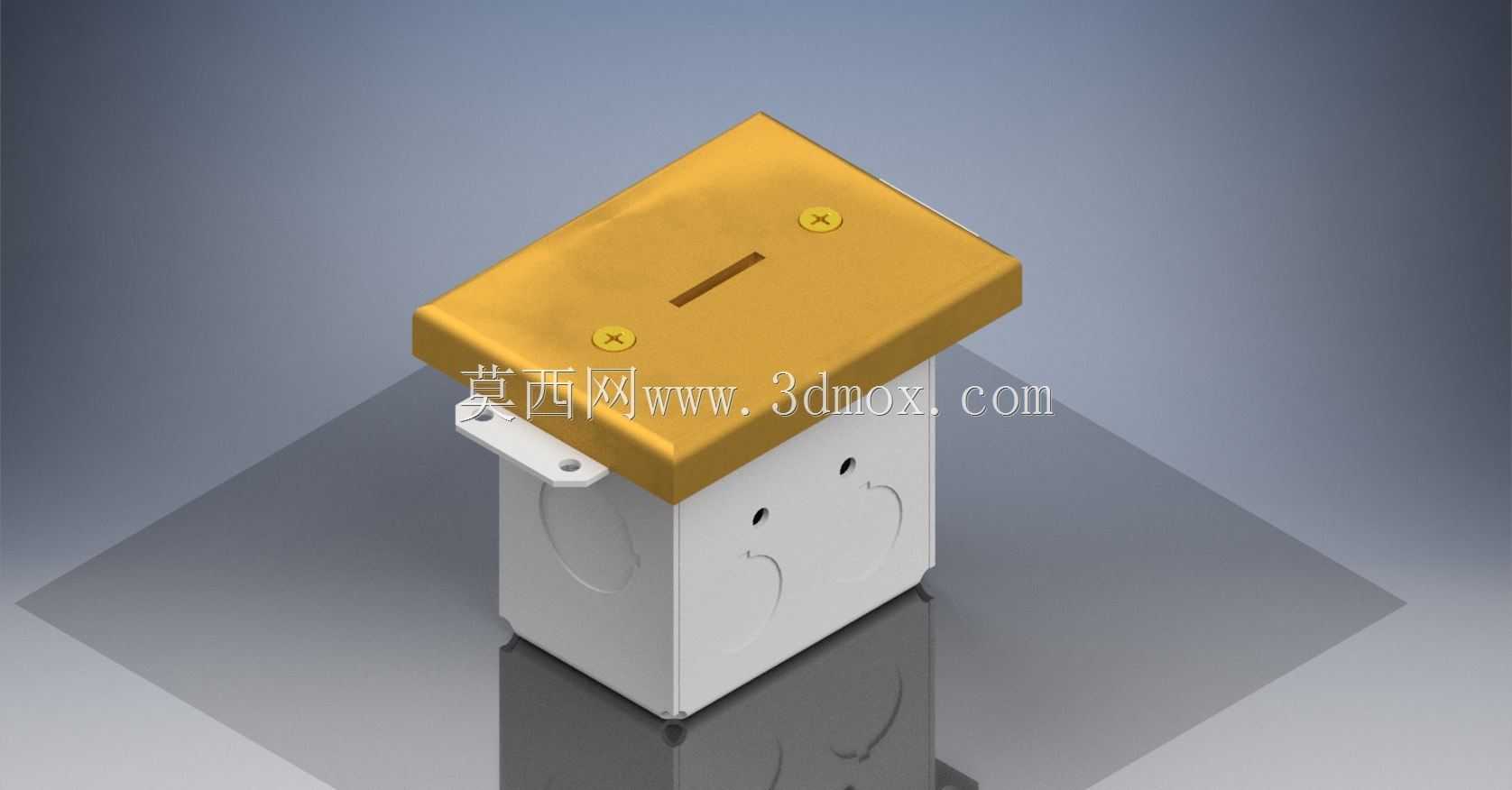

　　整个结构分为上下两个核心部分，下部是预埋在地面找平层内的暗装底盒，上部是与地面完成面齐平的黄铜盖板。底盒采用薄壁腔体结构，侧壁预留了多个敲落孔位，适配不同方向的穿管布线需求，不管是从侧面接入PVC穿线管还是金属镀锌管，都能通过敲落对应位置的孔位完成管线对接，不需要额外在盒体上开孔，减少现场施工的加工量。底盒的上沿设置了承托台阶，用来承托上部的黄铜面板，安装时面板的上表面可以和地砖、环氧地坪、实木地板等不同地面材质的完成面保持齐平，不会出现凸起绊脚或者凹陷积灰的问题。底盒的边角做了圆弧过渡处理，避免预埋浇筑时混凝土应力集中导致盒体开裂，同时盒体侧壁设置了固定耳片，耳片上开有安装孔，可以通过膨胀螺丝直接固定在地面结构层上，防止找平层施工时盒体出现移位偏移。

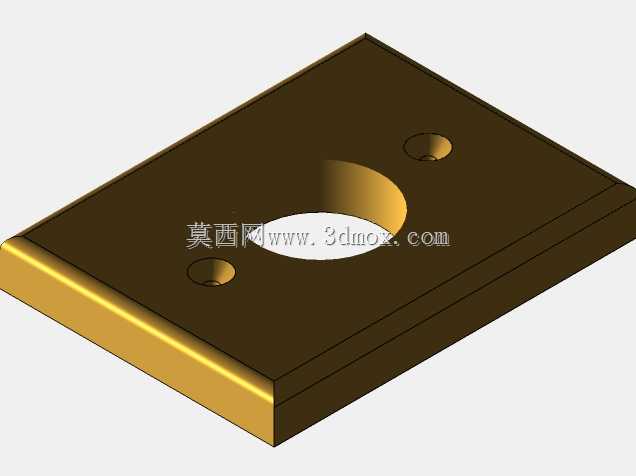

　　上部的黄铜面板采用整块黄铜板材冲压成型，表面做了拉丝钝化处理，既保留了黄铜材质的耐磨抗腐蚀特性，又能避免长期踩踏后留下明显的划痕，同时黄铜的金属质感可以和多数商用空间的地面装饰风格适配。面板上设置了两个沉头螺丝孔位，通过十字沉头螺丝将面板和下部底盒锁紧固定，螺丝锁紧后头部会沉入面板表面的沉孔内，不会突出面板表面影响通行。面板中部预留了开启槽位，后期需要检修内部接线或者更换功能模块时，可以用一字螺丝刀插入槽位撬动，就能便捷拆下面板，不需要撬动面板边缘破坏周边的地面装饰层。面板的厚度经过承重校核，能够满足常规公共区域的行人踩踏荷载要求，不会因为长期踩踏出现凹陷变形。

　　设计过程中首先确定的是安装边界尺寸，底盒的高度要适配常规地面找平层加装饰层的总厚度，避免出现底盒过高突出地面、或者过矮导致面板无法和完成面齐平的问题；底盒的平面尺寸要预留足够的内部接线空间，满足强电回路的接线余量要求，同时要给后期加装弱电模块预留拓展空间。面板的外形尺寸比底盒上沿的承托台阶略大，形成一圈遮盖边，能够盖住底盒和地面开孔之间的缝隙，避免灰尘、清洁用水顺着缝隙渗入底盒内部。

　　实际使用时，这类地面插座通常会布置在办公区的工位下方、展厅的展陈区域周边、会议室的会议桌下方位置，不需要从墙面拉设明线，避免走线杂乱影响通行和空间美观。相比塑料面板的地面插座，黄铜面板的抗冲击、耐磨性能更优，在人流量较大的公共区域使用寿命更长，同时金属材质的防火性能也更好，符合公共区域的消防要求。结构上没有设置复杂的弹出机构，采用平盖式的设计，减少了活动部件的故障点，长期使用不会出现弹出机构卡滞、弹簧失效的问题，后期维护只需要定期检查接线端子的紧固情况即可，维护成本极低。

　　在建模过程中，需要重点关注底盒承托台阶的尺寸公差，台阶的高度要和面板的厚度匹配，保证安装后面板和地面齐平；敲落孔的位置要和常规穿线管的外径匹配，敲落痕的深度要控制合理，既保证施工时能轻松敲落，又不会在运输、预埋过程中出现意外脱落；面板上的沉头孔深度要和选用的沉头螺丝长度匹配，保证螺丝锁紧后头部完全沉入沉孔内，不会突出面板表面。同时底盒内部要预留接地端子的安装位，保证金属面板和底盒都能可靠接地，满足电气安全的相关要求。
