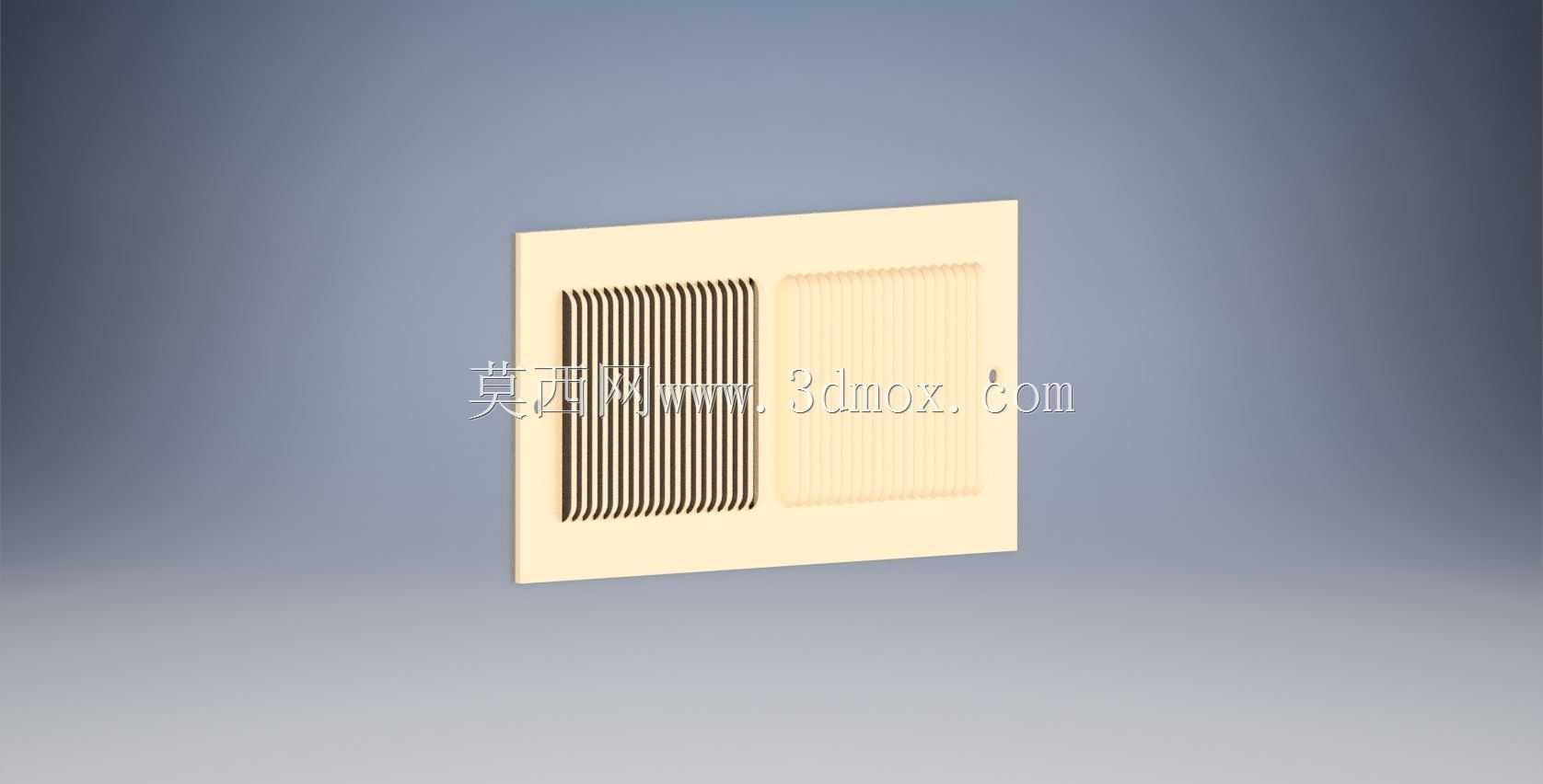

嵌入式发电机组通风散热盖板结构设计

　　这款通风盖板主要适配小型固定式发电机组的柜体侧部安装需求，这类机组通常布置在设备间、户外一体化机柜或者小型工程临时供电站点的封闭舱体内，舱体内部除了发电机组本体，还集成了励磁模块、整流单元、输出配电组件，运行过程中柴油燃烧做功、绕组铜损、机械摩擦都会持续散发热量，如果舱内热量无法及时排出，会导致绕组绝缘层加速老化、润滑油黏度下降加剧运动件磨损，甚至触发机组的高温保护停机，直接影响供电连续性。

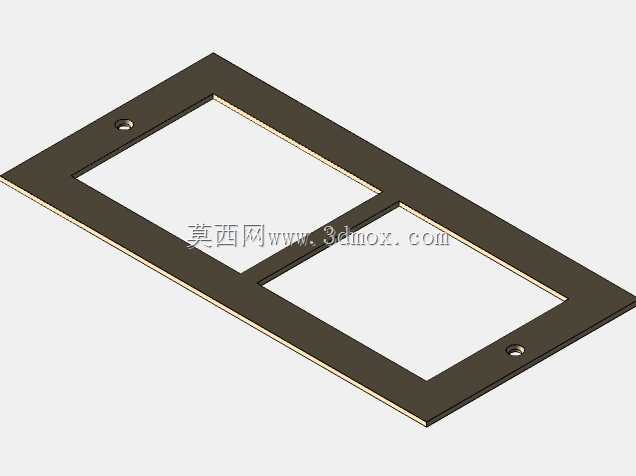

　　设计这款盖板的时候，首先要平衡两个核心需求：一是足够的通风通流面积，保证舱内外空气可以形成顺畅的对流循环，二是要具备基础的异物防护能力，避免户外场景下的落叶、灰尘、小型虫鼠进入舱体内部，缠绕运动部件或者堆积在散热翅片上影响换热效率。整体采用嵌入式安装的方形结构，安装边界和舱体预留的开口完全匹配，安装时直接卡入舱壁预留的卡槽内，配合周边的密封胶条就可以完成固定，不需要额外设计突出的安装法兰，既可以减少安装占用的外部空间，也能让舱体外壁保持平整，避免突出结构在运输、安装过程中被磕碰损坏。

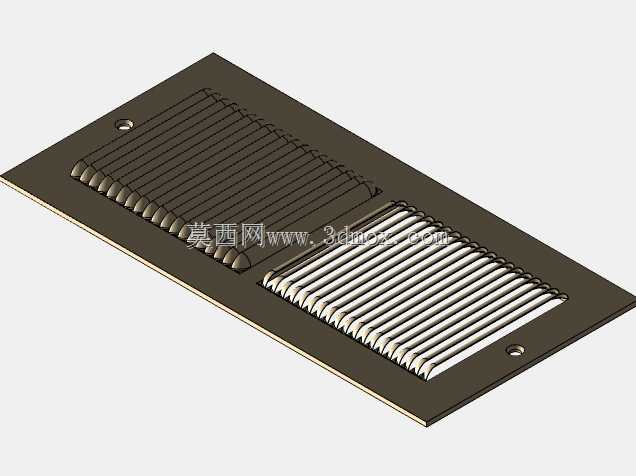

　　盖板的板面做了分区设计，一侧是密集的平行栅格结构，栅格的倾斜角度经过调整，既可以保证空气可以顺着栅格缝隙顺畅进出舱体，又能避免外部的雨水顺着栅格直接溅入舱内，栅格的间距控制在合理范围，既不会因为间距过小增加风阻、降低通风效率，也不会因为间距过大失去异物阻隔的作用；另一侧是平整的板面区域，这个区域主要对应舱体内部非核心散热的位置，平整结构可以提升盖板整体的结构强度，避免盖板面积过大出现中部凹陷变形的问题，同时也可以在后续需要的时候，在这个区域预留标识粘贴或者传感器安装的位置。

　　从实际使用的场景来看，这款盖板不需要做复杂的参数化调整，因为适配的是特定功率段的发电机组舱体，安装开口尺寸是固定的，所以建模的时候优先保证安装配合尺寸的公差合理性，盖板的边缘做了微小的倒角处理，既可以避免安装的时候锋利边缘划伤安装人员，也能让盖板和舱壁卡槽的配合更顺畅，不会出现卡滞的问题。栅格部分的结构做了等距阵列，保证每一条通风缝隙的宽度一致，通风量分布均匀，不会出现局部区域通风量不足的散热死角。

　　在结构强度方面，盖板整体采用薄壁结构，在保证足够刚性的前提下尽可能控制自身重量，降低舱体整体的负重，栅格和主体板面采用一体化的结构设计，不需要额外的拼接组装，减少了装配环节，也避免了拼接缝隙带来的异响或者结构松动问题。实际安装的时候，只需要将盖板对准舱壁的预留开口推入，配合周边的卡扣就可以完成固定，后期维护清理的时候也可以直接将盖板拆下，清理栅格缝隙中堆积的灰尘和杂物，维护操作非常简便。

　　考虑到发电机组的运行场景可能存在一定的振动，盖板和舱壁的配合位置预留了微小的缓冲间隙，避免机组运行过程中持续振动导致盖板和舱壁之间产生硬碰撞，出现异响或者结构疲劳损坏。通风栅格的通流面积经过核算，完全匹配该功率段发电机组运行时的散热通风量需求，在满负荷运行状态下，可以保证舱内的热空气持续排出，外部的冷空气顺利进入，让舱内的温度维持在各部件允许的工作温度范围内，保障机组可以长时间稳定运行。
