木质斜撑式厂区通道平开大门结构设计

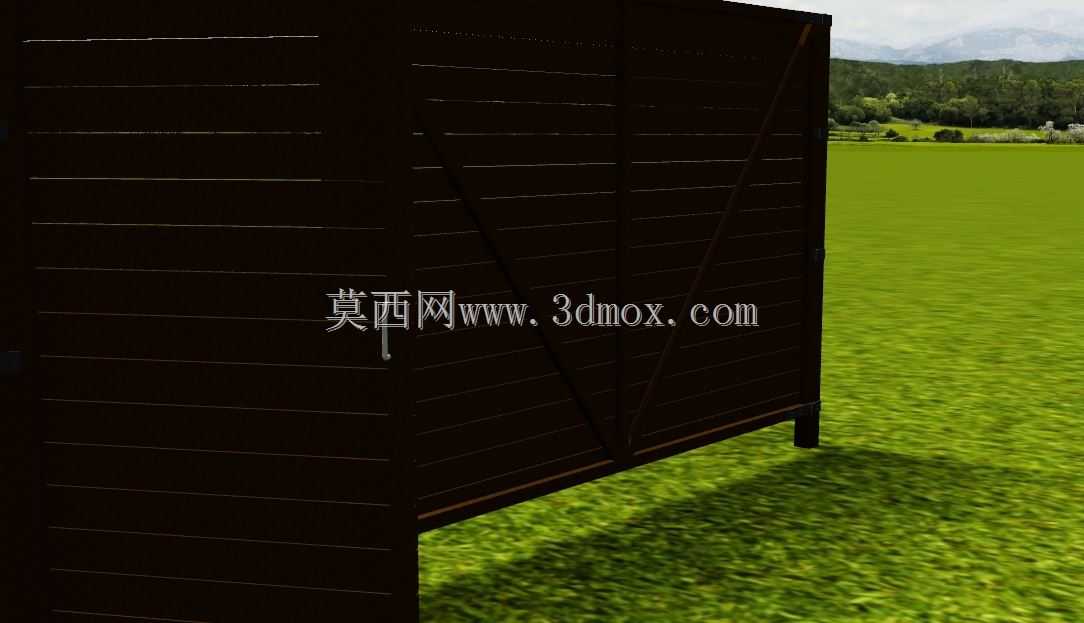

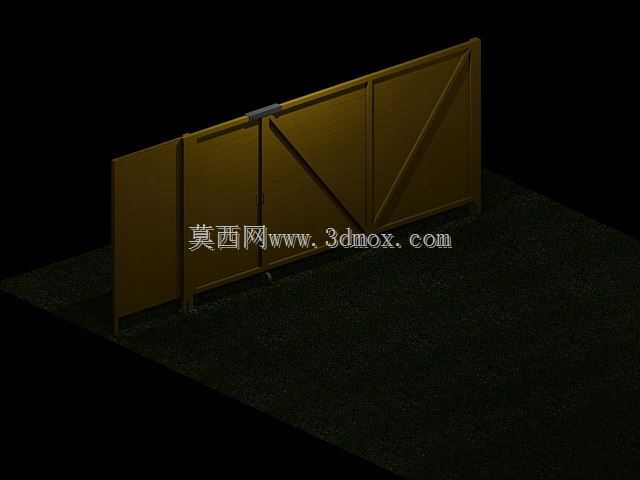

　　这款木质平开大门主要应用于厂区临时通道、仓储区域次入口、户外作业区围挡等场景，作为区域物理分隔的围护构件，承担人员与小型机具通行管控、区域边界隔离、视线遮挡的实际作用，相比金属材质大门，木质结构自重更轻，开合操作无需额外配套助力构件，在无重型货运车辆通行的次入口场景下，安装与后期维护成本更低，适配对防腐要求不高、通行频次中等的非主入口区域。从结构设计逻辑来看，整体采用多扇拼接的平开式布局，单扇门体以矩形木框架作为基础受力骨架，框架内部填充整幅木质板材保证立面封闭性，每扇门的对角位置加装通长木质斜撑，斜撑两端分别与门框的上下角部做榫接加钉接固定，利用三角形结构的受力稳定性抵消门体长期使用过程中出现的下垂、平面外变形问题，

　　避免门体开关时出现边角剐蹭地面的情况。门体的合页安装位预设在框架侧边的加厚木方上，加厚木方的厚度比框架其余杆件高出20mm，保证合页固定时有足够的握钉深度，防止长期开合过程中合页松动脱落。门体中间位置配套设计了插销式锁止构件，锁舌采用硬质木材加工，插销座固定在相邻两扇门的拼接框上，关闭状态下插销同时卡入两扇门的预留孔位，实现多扇门的同步锁止，无需额外加装金属锁具即可满足日常锁闭需求。从安装边界尺寸来看，单扇门的宽度控制在800-900mm区间，高度匹配常规围挡的2200mm标准高度，多扇拼接后可覆盖3-4m宽度的通道开口，安装时无需提前做复杂的混凝土基础，仅需在通道两侧设置100mm见方的木质立柱作为门轴固定端，

　　立柱埋入地下400mm并做夯实处理即可满足受力要求，门体底部与地面预留50mm的间隙，适配场地不平整的户外安装场景，避免地面轻微起伏导致门体开关卡滞。设计过程中优先考虑了木质材料的受力特性，所有框架杆件的连接节点均避免出现垂直于木纹方向的受力，斜撑的受力方向与木纹走向保持15度以内的夹角，最大程度降低木材顺纹抗剪强度不足带来的节点开裂风险，门体的所有外露边棱均做3mm的倒角处理，避免人员通行时剐蹭受伤。实际使用过程中，这类木质大门可根据现场通道宽度灵活调整拼接扇数，不需要定制统一尺寸的成品构件，现场加工即可完成适配，相比成品金属门的交付周期更短，在临时施工区域、临时仓储区这类使用周期在1-3年的场景下，性价比优势十分明显。

　　门体的立面无多余装饰构件，整幅板材的封闭性可有效遮挡区域内部的作业场景，避免无关人员随意进入作业区域，同时木质材料的自重仅为同尺寸钢质大门的1/5，单人即可完成单扇门的开合操作，不需要配套门轴助力弹簧或者重型合页，后期维护仅需对出现松动的节点补钉固定，出现局部板材破损时可单独更换对应位置的木板，不需要整体更换门体，维护操作门槛极低。在结构受力校核层面，设计时按照户外承受6级风荷载的工况做了受力验算，斜撑的截面尺寸取40mm60mm，框架主龙骨的截面尺寸取50mm80mm，在风荷载作用下门体的最大挠度控制在门体跨度的1/500以内，不会出现明显的平面外变形，保证大风天气下门体不会出现变形脱开的情况。门轴位置采用木质套环的结构，套环固定在侧边立柱上，门体侧边的转轴插入套环内即可实现转动，不需要采购金属合页，进一步降低了整体的制造成本，适配现场就地取材的加工场景。
