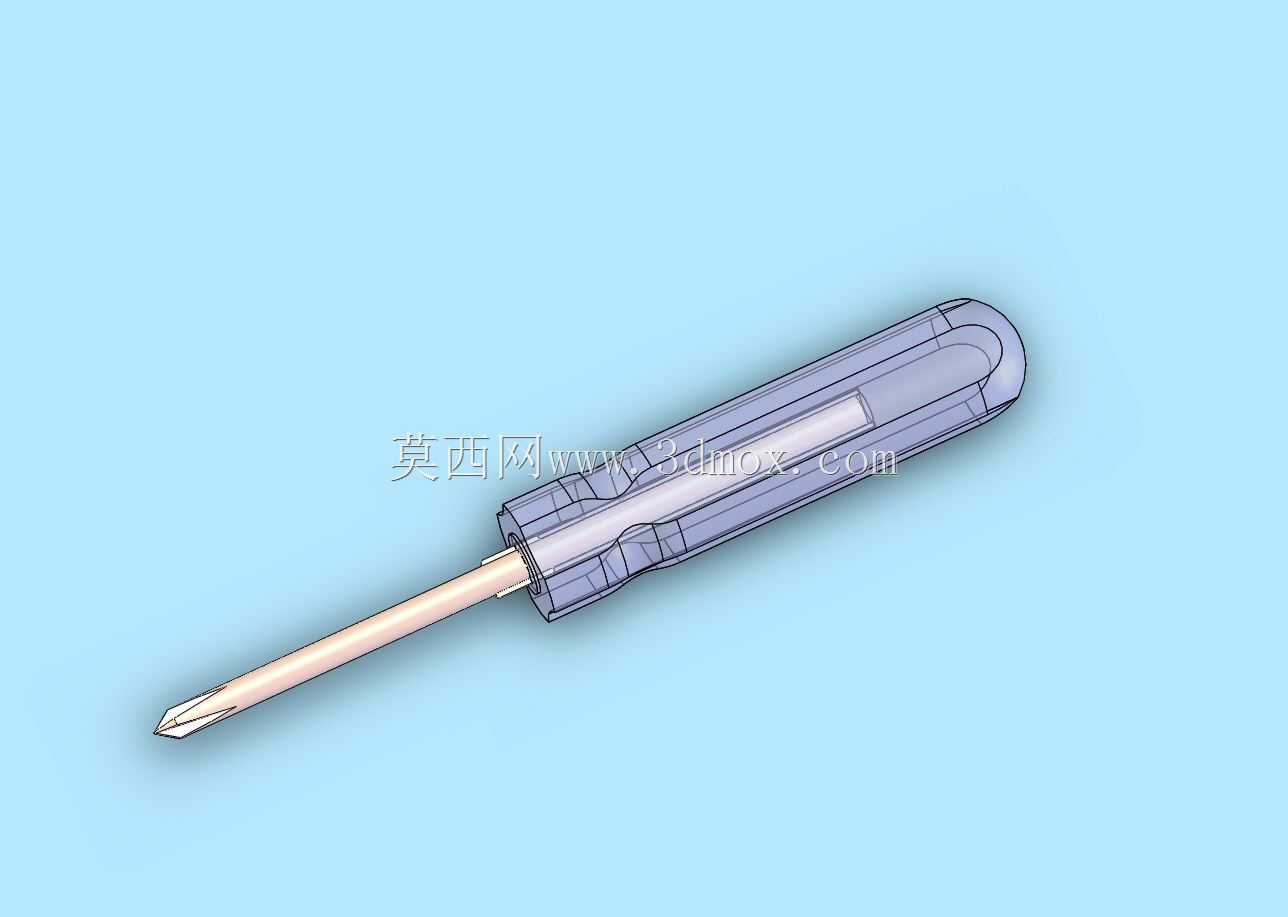

透明柄十字螺丝刀三维结构设计

　　日常设备维保、装配产线、电子组装场景里，十字螺丝刀是出现频率最高的手动拆装工具之一，小到消费电子拆机、电气柜端子接线，大到小型机械设备的零部件拆装、家具组装，都离不开这类工具的辅助。这款透明柄十字螺丝刀的设计，首先从握持端的人机交互逻辑出发，手柄采用半透明PC材质注塑成型，整体做了符合手掌握持弧度的流线型收腰设计，靠近批杆衔接的位置做了多道环形防滑棱，即便手上沾有少量油污、装配润滑脂，也能保证施力时不会出现打滑脱手的问题；手柄尾部做了圆弧过渡的大端面设计，需要掌心施压顶紧螺丝的时候，能分散局部压强，长时间作业也不会出现掌心硌痛的情况。批杆部分采用铬钒钢材质的冷镦成型工艺，杆身做了通体淬火加表面镀镍处理，

　　硬度控制在HRC58-62区间，既保证刀头拧动螺丝时的抗扭强度，不会因为大扭矩施力出现刀头崩裂、杆身弯折的问题，镀镍层也能在潮湿的车间、户外维保场景下抵御锈蚀，延长工具的实际使用寿命。刀头部分严格遵循GB/T 10635十字螺钉旋具的头型尺寸公差，十字尖端做了精准的倒角过渡，和十字槽螺丝啮合的时候能完全贴合槽型，不会因为啮合间隙过大出现拧花螺丝槽、刀头滑脱的问题，针对M2到M6区间的常用十字槽机丝、自攻螺丝都能适配。从安装边界和尺寸适配的角度看，这款螺丝刀的整体长度控制在180mm区间，批杆外露长度75mm，手柄最大直径32mm，能适配大部分设备外壳缝隙、狭小装配空间的操作需求，比如电气柜内部端子排的螺丝拆装、

　　小型家电内部结构件的紧固，不需要额外搭配短柄改锥就能完成操作；批杆和手柄的衔接位置做了六角嵌件的预埋注塑结构，批杆尾部的六角结构完全嵌入手柄内部的加强筋位，大扭矩拧动的时候不会出现批杆和手柄相对转位、松脱的问题，相比普通直接插装的螺丝刀结构，抗扭强度能提升40%以上。透明手柄的设计除了外观辨识度之外，还能在生产过程中直观观察内部嵌件的注塑填充情况，避免出现注塑缺料、嵌件偏移的不良品流出，日常使用过程中如果手柄内部出现细微裂纹，也能第一时间观察到，及时更换工具避免施力时手柄断裂造成工伤。在实际的装配场景中，这类螺丝刀的刀头还做了充磁处理，能吸附小型铁质螺丝，在高空作业、狭小空间操作的时候，不需要用手扶着螺丝对准螺孔，

　　能大幅提升装配效率，磁吸力控制在合适区间，拧完螺丝之后刀头不会残留多余的铁屑，也不会因为磁力过强影响周边的电子元器件。从结构设计的细节来看，手柄的半透明材质里没有添加多余的色母，原料本身的抗冲击强度更高，不小心从1.5米左右的工作台高度掉落也不会出现手柄碎裂的问题，批杆和手柄衔接的位置做了一圈过渡的橡胶密封圈，能避免日常使用过程中油污、水从衔接缝隙渗入手柄内部，长期使用也不会出现内部嵌件锈蚀、手柄和批杆松动的问题。针对不同的使用场景，这款螺丝刀的手柄粗细做了平衡设计，既不会因为手柄过细导致拧动大螺丝的时候压强过大硌手，也不会因为手柄过粗无法在狭小空间操作，握持位置的防滑棱深度控制在1mm，既保证防滑效果，也不会因为棱边过尖锐划伤手掌，长时间握持作业的舒适度有明显提升。
