三丰指针式百分表精密测量工具三维建模

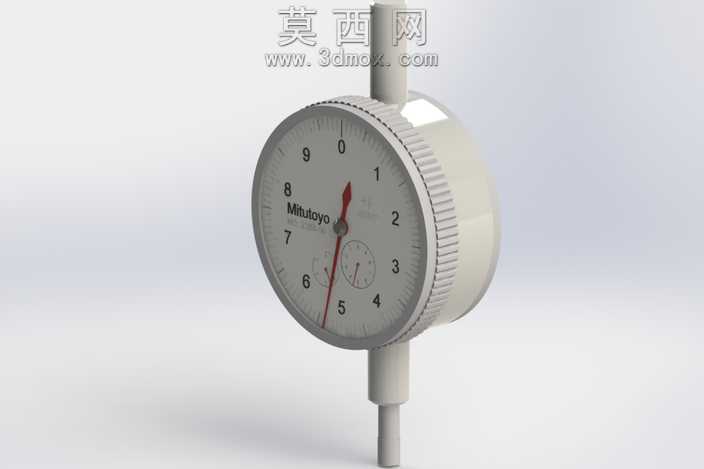

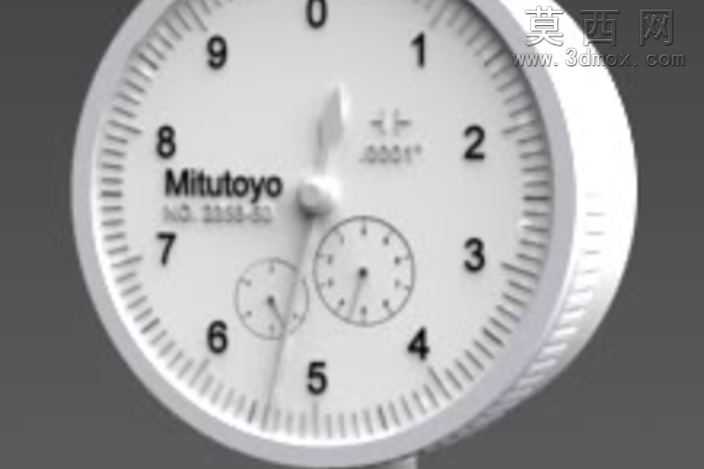

本次三维建模作品为指针式百分表，整体建模过程围绕实物的结构还原与细节呈现展开，首先在建模前期对百分表的整体结构进行拆解分析，将其分为表壳主体、表盘刻度组件、指针传动结构、测杆伸缩部件、表圈防滑结构几个核心模块，按照从整体到局部的建模逻辑逐步推进。建模初期先绘制百分表的整体轮廓草图，以旋转特征生成表壳的基础圆柱外形，针对表壳侧面的滚花防滑结构，采用阵列特征配合细小的凸起切除特征完成还原，保证滚花的间距、深度与实物保持一致，兼顾视觉真实感与结构合理性。表盘部分单独进行建模处理，先绘制表盘的圆形基准面，在面上精准排布0到9的刻度标识与数字标注，刻度线的长短、粗细按照实物比例进行设置，同时还原表盘上的品牌标识区域，保证文字排版与实物对齐。指针组件分为主指针与小表盘副指针，分别建模后按照传动逻辑设置装配位置，指针的尖端造型、厚度都参考实物进行细化，还原指针的轻薄质感。测杆部分分为上下两段，上段与表壳内部的传动结构衔接，下段为测量接触端，建模时还原测杆的圆柱外形与端部的圆滑过渡结构，同时预留测杆伸缩的活动空间，还原百分表的实际运动结构逻辑。材质渲染阶段，表壳采用哑光浅灰色工程塑料材质，调整材质的粗糙度与反光度，还原工业塑料的质感；表盘采用白色哑光基底搭配黑色刻度文字，提升刻度的辨识度；指针采用亮红色金属漆材质，突出指针的视觉重点；表圈的滚花部分采用稍深的灰色塑料材质，与表壳主体形成细微的材质区分；测杆部分采用哑光金属材质，还原金属测杆的磨砂质感。渲染时采用柔和的均匀布光，避免表盘区域出现过强的反光遮挡刻度细节，同时在表身下方添加柔和的投影，提升整体模型的立体感。整个建模过程严格遵循百分表的实际尺寸比例，每一处结构细节都对应实物的设计逻辑，既保证了外观的高度还原，也体现了百分表作为精密测量工具的结构特点，可用于机械测量教学演示、量具产品展示等相关场景。
