三丰数显外径千分尺精密测量工具

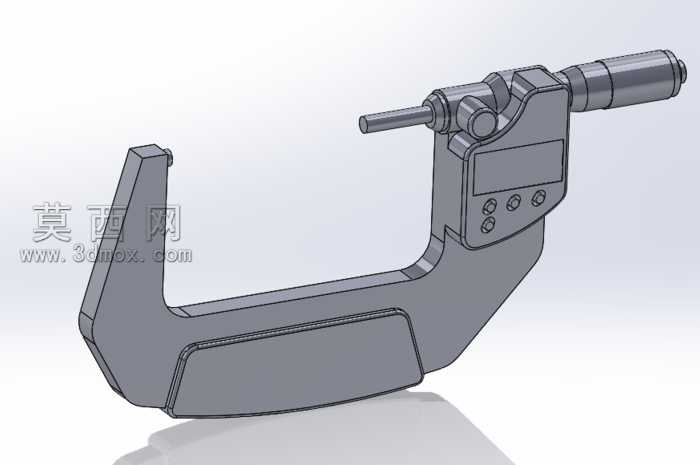

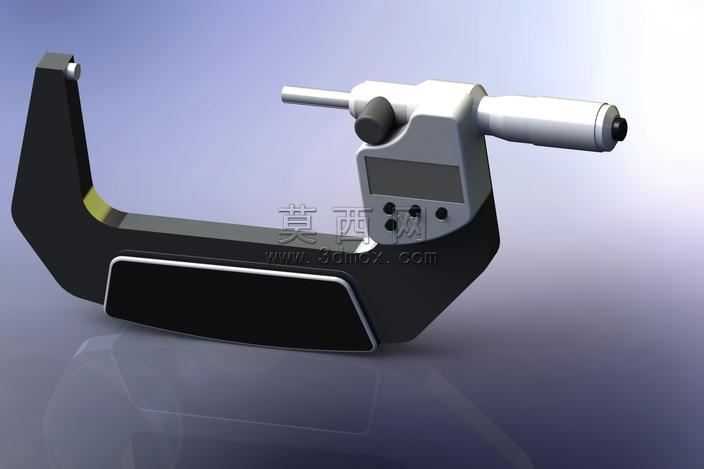

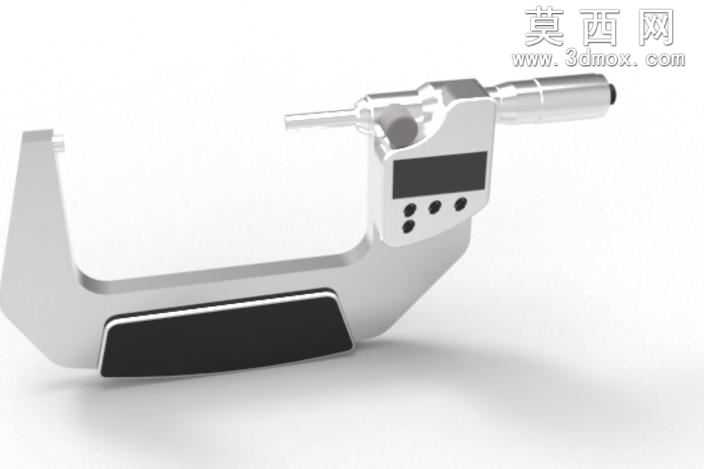

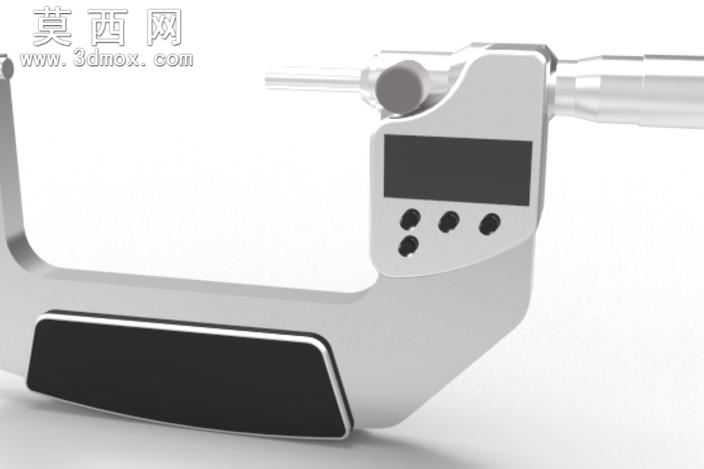

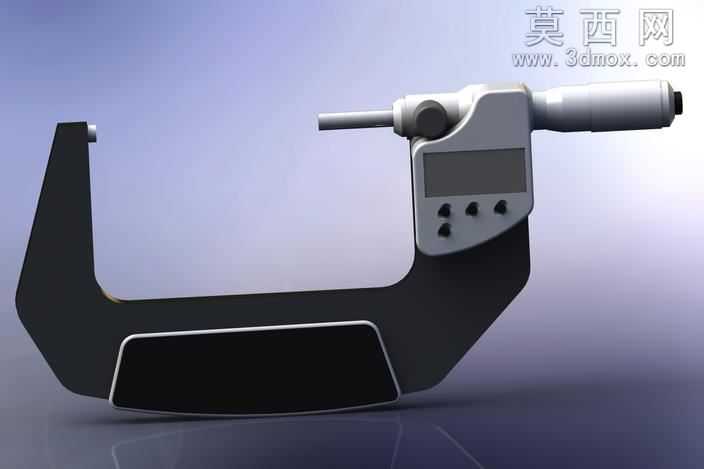

本模型为三丰数显千分尺的三维建模作品，建模过程严格参照实物的结构比例与功能细节完成，整体采用SolidWorks进行参数化建模，确保各部件尺寸精度符合工业量具的设计规范。建模初期先梳理千分尺的整体结构组成，将其划分为尺架、测微螺杆、锁紧装置、数显模块、测力装置、隔热装置六大核心部分，每一部分单独创建零件文件后再进行装配约束，保证各活动部件的运动逻辑与实物一致，测微螺杆的进给行程、锁紧装置的卡位结构都按照真实千分尺的机械原理进行还原。材质渲染阶段，针对不同部件的物理特性赋予对应材质：尺架部分采用喷塑铸铁材质，调整哑光灰的粗糙度参数还原实物的磨砂质感，同时在尺架握持区域添加细微的颗粒纹理提升真实感；数显模块的外壳采用硬质工程塑料材质，表面做轻微的高光处理，显示屏区域赋予半透明的玻璃材质，添加微弱的反光效果模拟真实屏幕的光学特性；测微螺杆与固定测砧部分采用合金工具钢材质，调高金属光泽度与反射参数，还原测量面的高精度抛光质感；旋钮与测力装置部分采用防滑橡胶材质，添加细密的防滑纹理，还原实物的握持阻尼感。结构设计上重点还原数显千分尺的人体工学特征，尺架的弧形弯度经过反复调整，符合手持测量时的握持角度，数显按键的凸起高度、间距都参照实物的操作逻辑设置，测微螺杆的同轴度、尺架的刚性结构都在建模时做了结构强化的细节体现，隔热垫的分层结构也单独建模呈现，还原其隔绝手部温度影响测量精度的功能设计。整体装配完成后添加了工业场景的地面环境，采用柔和的侧方打光方案，突出千分尺的金属轮廓与结构层次，阴影参数调整为软阴影，避免生硬的阴影遮挡结构细节，最终渲染效果清晰展现了数显千分尺的外观特征与结构细节，可作为量具类产品的展示模型、教学演示模型使用。
