越野防滑深齿轮毂轮胎组合三维设计

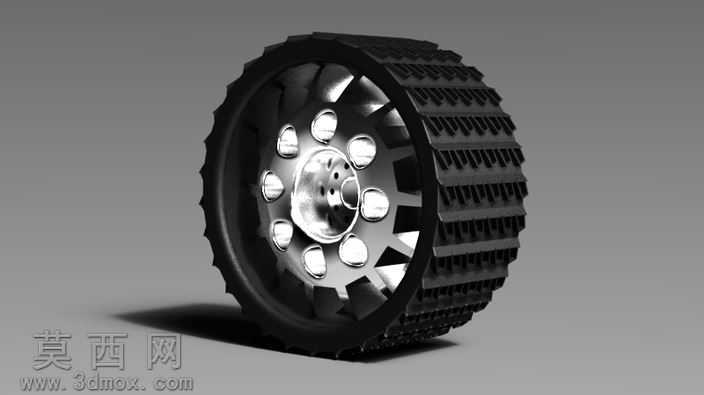

本作品为车轮总成的三维建模设计，整体采用SolidWorks软件完成全参数化建模，核心通过拉伸凸台、拉伸切除、圆周阵列、挤压削减等基础特征命令完成全结构搭建，未使用复杂曲面建模，建模逻辑清晰，参数可编辑性强，便于后续根据不同使用场景调整尺寸参数。模型整体分为轮毂与轮胎两个核心组成部分，轮毂部分采用多辐条镂空设计，中心设置安装定位孔与螺栓固定位，辐条采用圆润过渡的异形造型，既保证了结构强度，又兼顾了轻量化设计需求，轮毂表面做了金属抛光质感的材质处理，还原了铝合金轮毂的金属光泽与反光特性，边缘做了倒角过渡处理，避免尖锐棱角的结构应力集中问题。轮胎部分采用深齿块状越野胎面设计，胎面花纹块呈交错排布，花纹沟深度较大，能够在非铺装路面提供更强的抓地力与防滑性能，胎侧做了加厚处理，提升轮胎的抗冲击与抗穿刺能力，轮胎材质模拟了橡胶的哑光质感，纹理细节清晰，与轮毂的装配关系完全还原实际车轮的配合结构，装配间隙控制合理，无干涉问题。建模过程中先绘制轮毂中心的基准草图，通过拉伸生成轮毂基体，再对辐条部分进行单根特征绘制后通过圆周阵列完成整圈辐条的生成，随后对安装孔、减重槽等结构进行拉伸切除处理；轮胎部分先绘制胎体的旋转轮廓，通过旋转凸台生成胎体基础结构，再绘制单个胎齿的草图，通过拉伸生成单个胎齿特征后，按照胎面排布规律进行多方向阵列，完成整圈胎面花纹的搭建，最后对胎边与轮毂配合的位置做精准的尺寸匹配，保证两者装配的贴合度。渲染阶段采用了工作室灰度背景，搭配柔和的侧方主光源与补光，突出轮毂金属面的反光层次与橡胶轮胎的质感对比，地面添加了柔和的投影效果，让整体模型的展示效果更具真实感，整体结构设计兼顾了实用性与视觉表现力，可作为车辆行走系统设计的参考模型，也可用于相关机械结构教学的演示案例。
