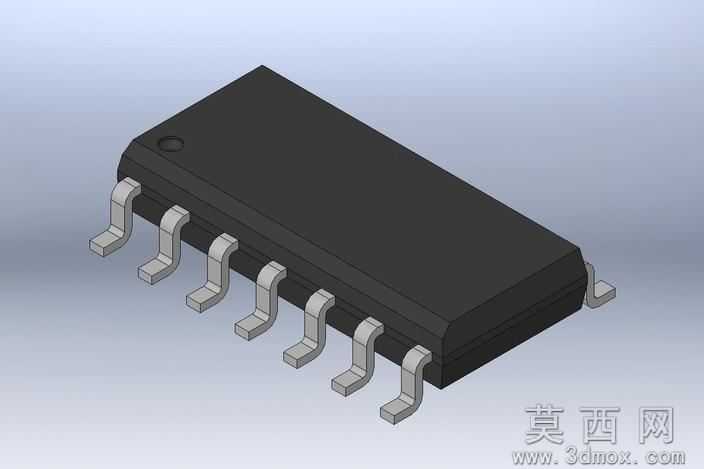

SOIC14贴片集成电路封装三维建模

本模型为SOIC14 150mil规格小外形集成电路贴片封装的三维参数化建模成果，建模过程严格遵循JEDEC相关封装标准尺寸规范，完整还原该类表贴封装的全部结构特征。建模阶段首先以封装本体的长宽高基准尺寸搭建主体基体，本体采用黑色哑光环氧树脂实体特征，边角处按照标准工艺要求做微小倒角处理，本体左上角设置圆形引脚1定位标识凹坑，还原量产封装的定位识别结构，本体表面做平整哑光质感处理，还原塑封料的真实外观质感。引脚部分采用鸥翼型成型结构，14个引脚沿本体两侧长边等距对称排布，每个引脚依次完成本体内部连接段、弯折段、外部贴装段的结构建模，引脚间距、引脚宽度、伸出长度、弯折弧度均严格匹配标准规范，引脚表面赋予镀锡金属材质，呈现浅银灰色金属质感，同时还原引脚弯折处的微小圆角特征，还原真实冲压引脚的工艺细节。建模过程中对封装本体与引脚的装配位置做精准配合约束，确保所有引脚与本体的相对位置无偏差，贴装段引脚的共面度符合SMT贴装工艺要求。渲染阶段采用柔和的均匀漫反射光源，避免金属引脚出现过曝反光，背景选用浅灰渐变中性背景，突出封装本体的结构轮廓，同时通过光影效果区分塑封本体的哑光质感与金属引脚的金属光泽，清晰呈现各部分的结构层次。该模型可用于PCB布局的3D装配校验、SMT贴装工艺仿真、电子元器件教学演示等场景，建模过程中所有尺寸均可参数化调整，可快速适配不同厚度、不同引脚尺寸的同类型SOIC封装变体，模型结构无冗余特征，文件轻量化程度高，可直接导入各类电子设计自动化软件与机械装配环境中使用。
