牛顿色盘旋转演示装置结构设计

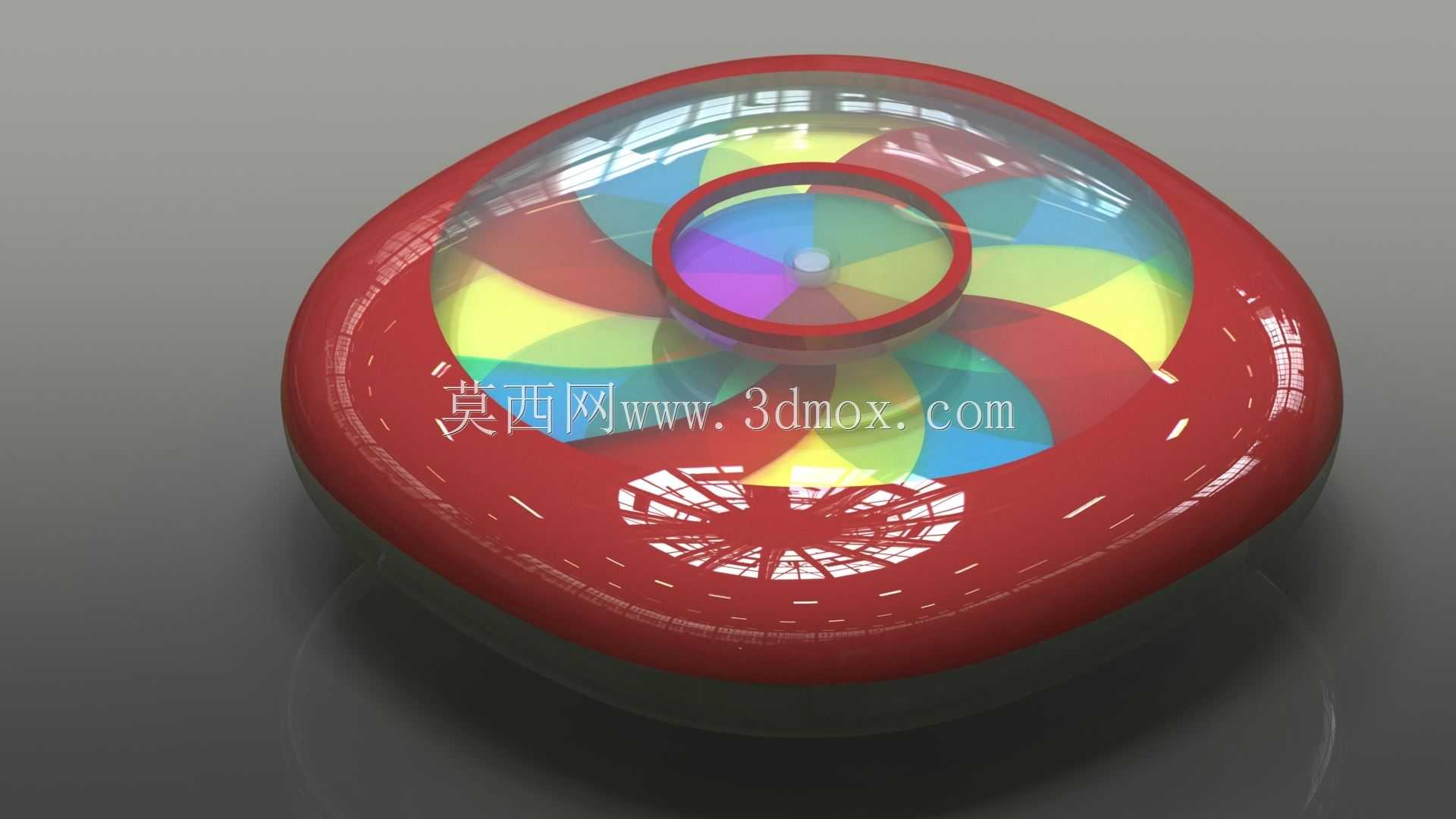

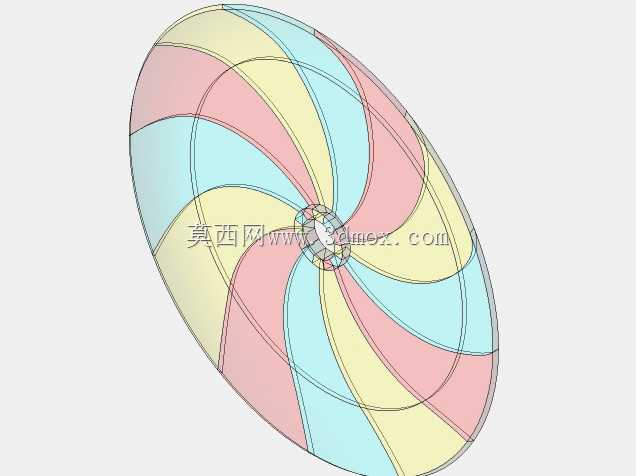

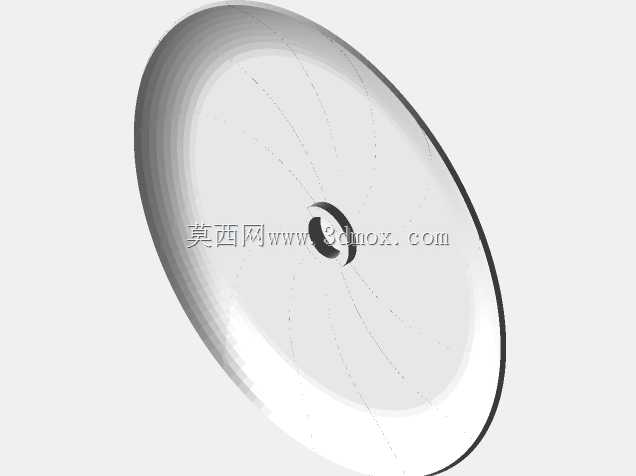

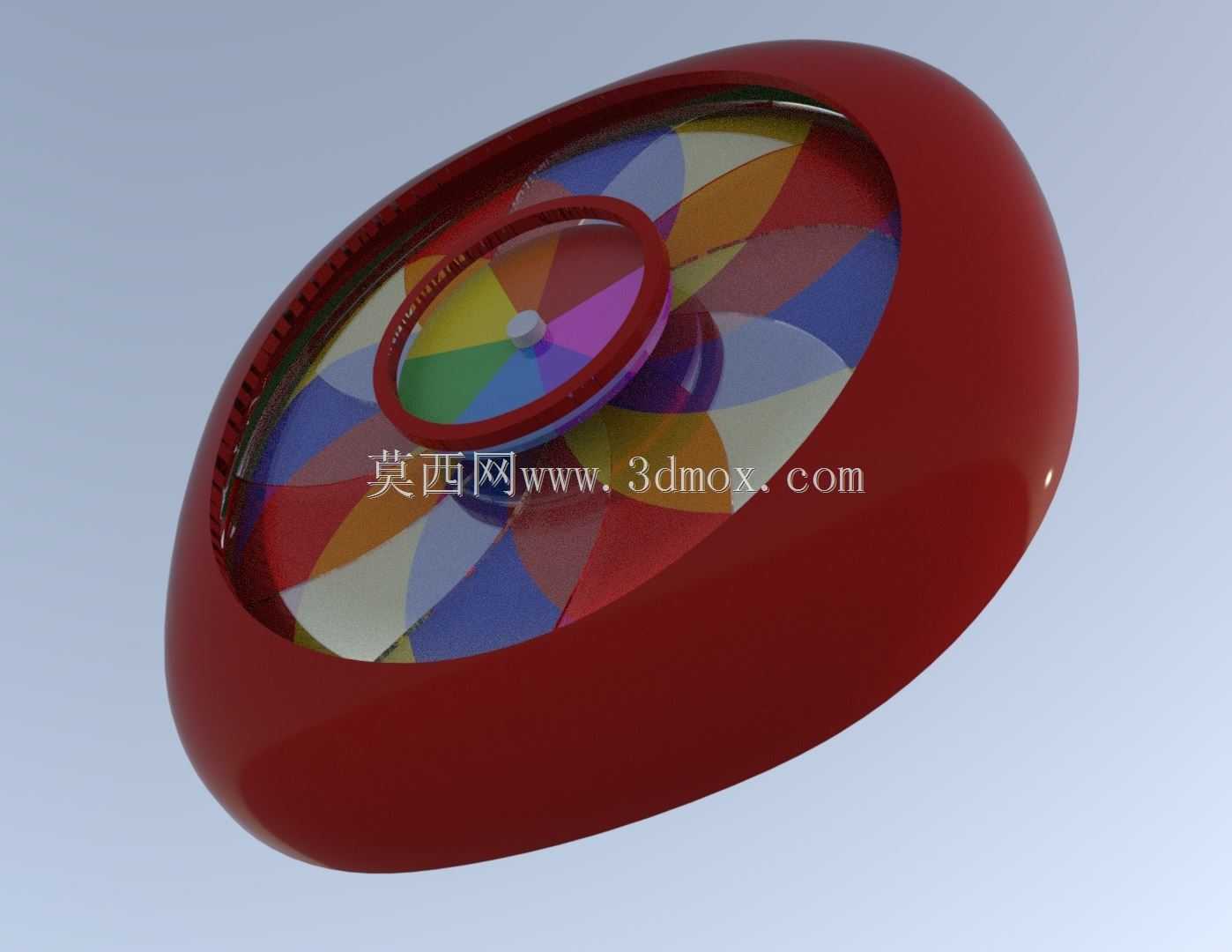

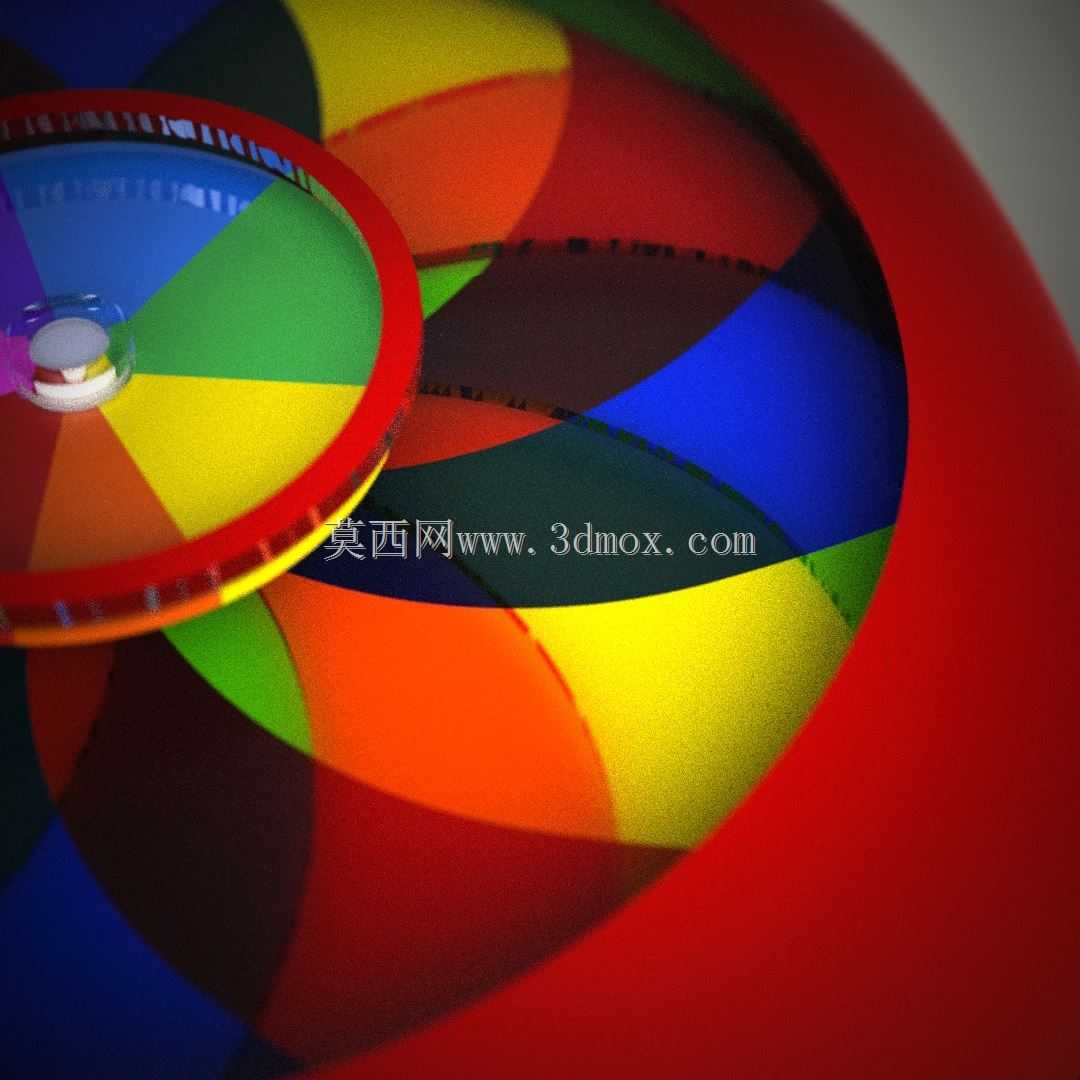

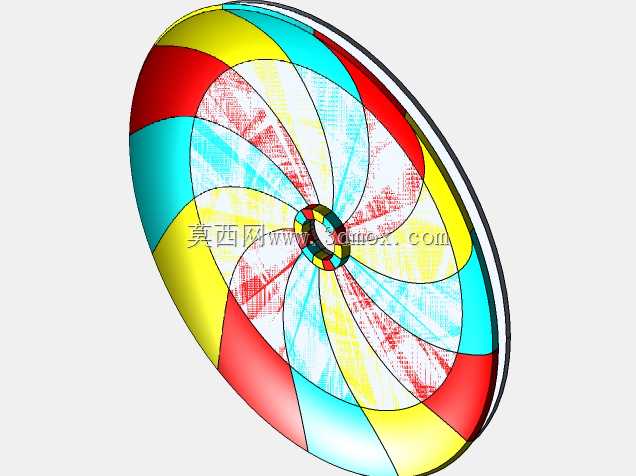

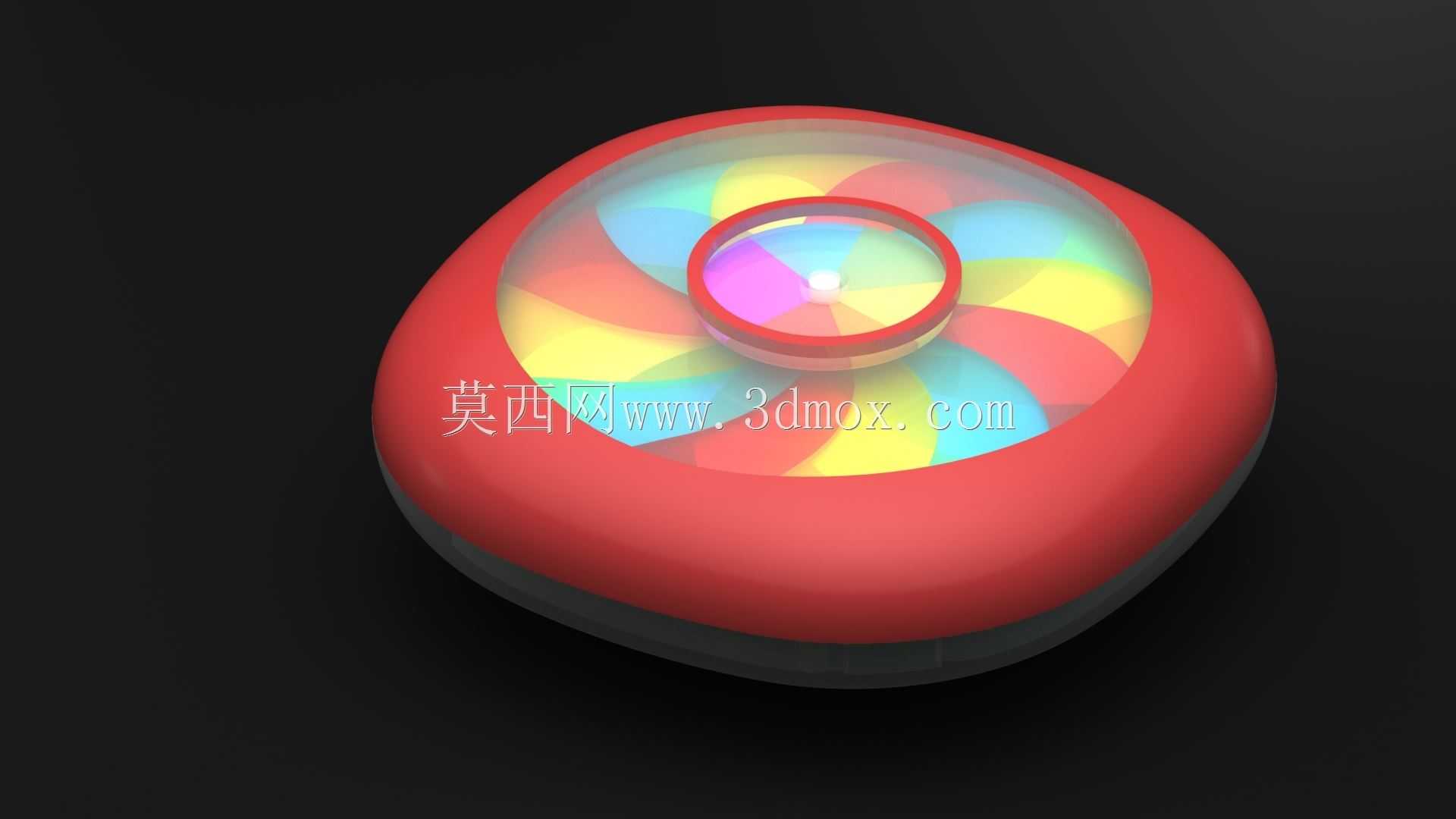

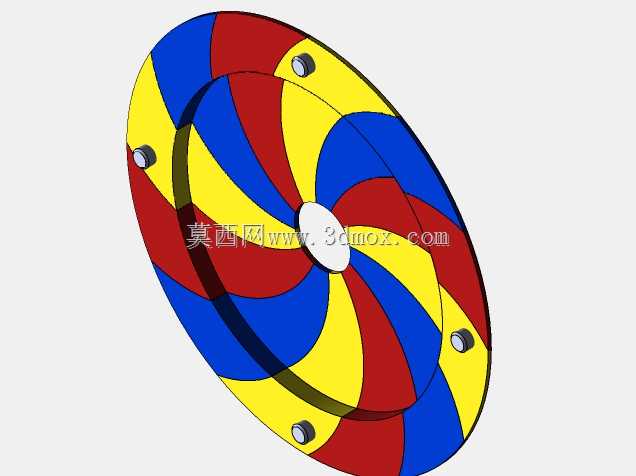

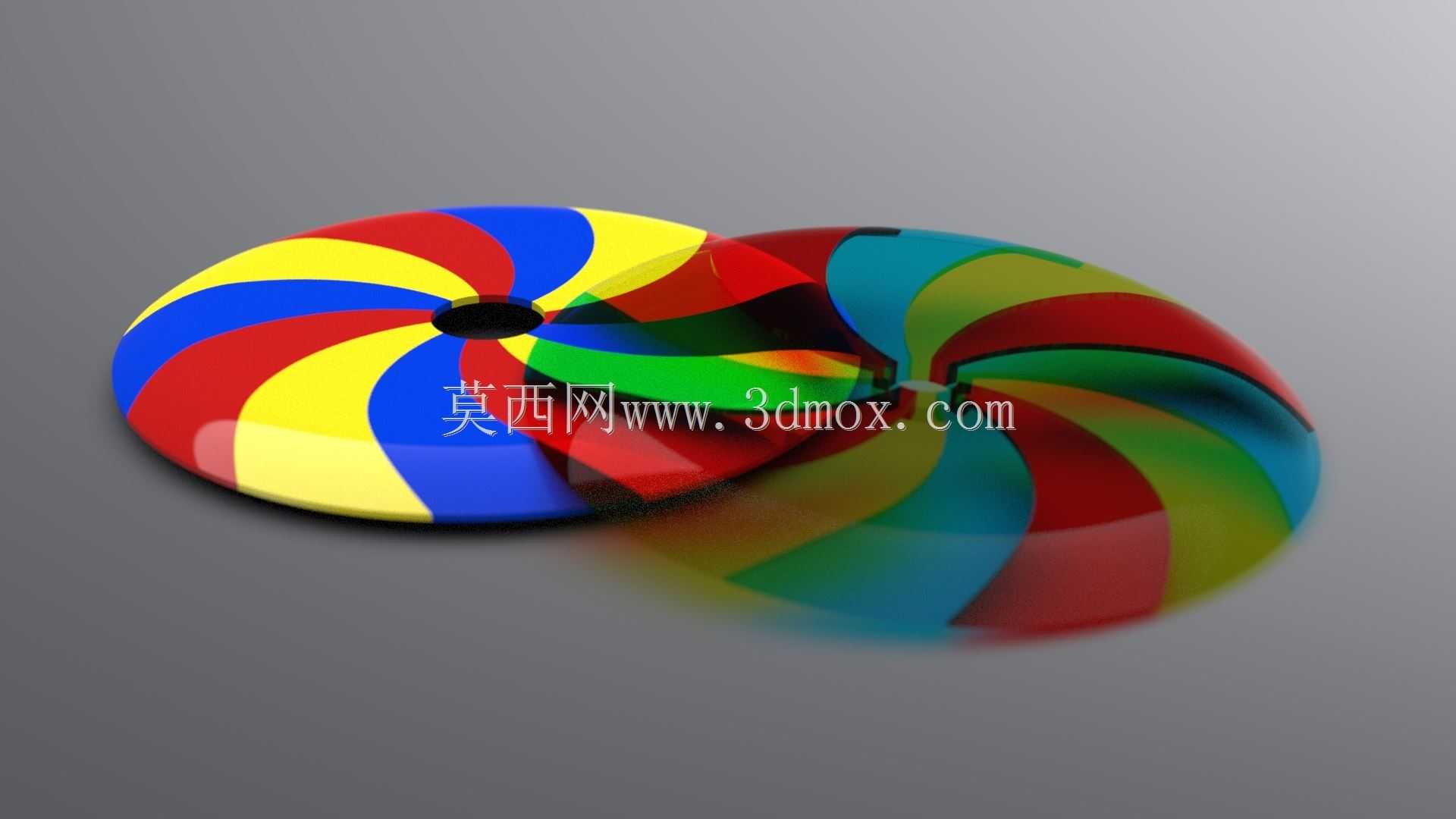

　　这款牛顿色盘旋转演示装置，核心应用场景覆盖中小学物理光学实验课堂、科技馆科普互动展区、高校基础物理实验室的色觉合成演示环节，可直观展示色光混合的视觉暂留效应，帮助观察者理解三原色叠加形成白光的光学原理，相比传统纸质手动旋转色盘，机械驱动的结构能提供稳定可控的转速，避免手动旋转带来的转速波动、色盘晃动等问题，保证演示效果的一致性。装置整体采用内外双层圆盘的结构布局，外层为固定色盘，内层为可旋转的透明色盘，两层色盘表面均划分成均匀的扇形色块，固定色盘的色块采用高饱和度的实色印刷，透明旋转盘的色块采用半透明彩色材质，当旋转盘转动时，两层色块的光线会发生透射叠加，配合人眼的视觉暂留特性，在转速达到临界值时，

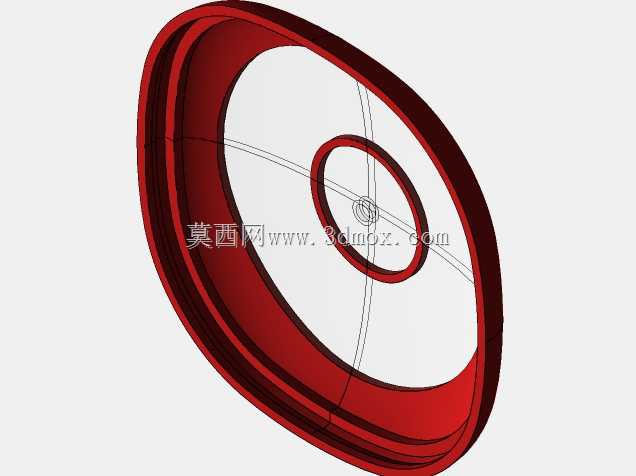

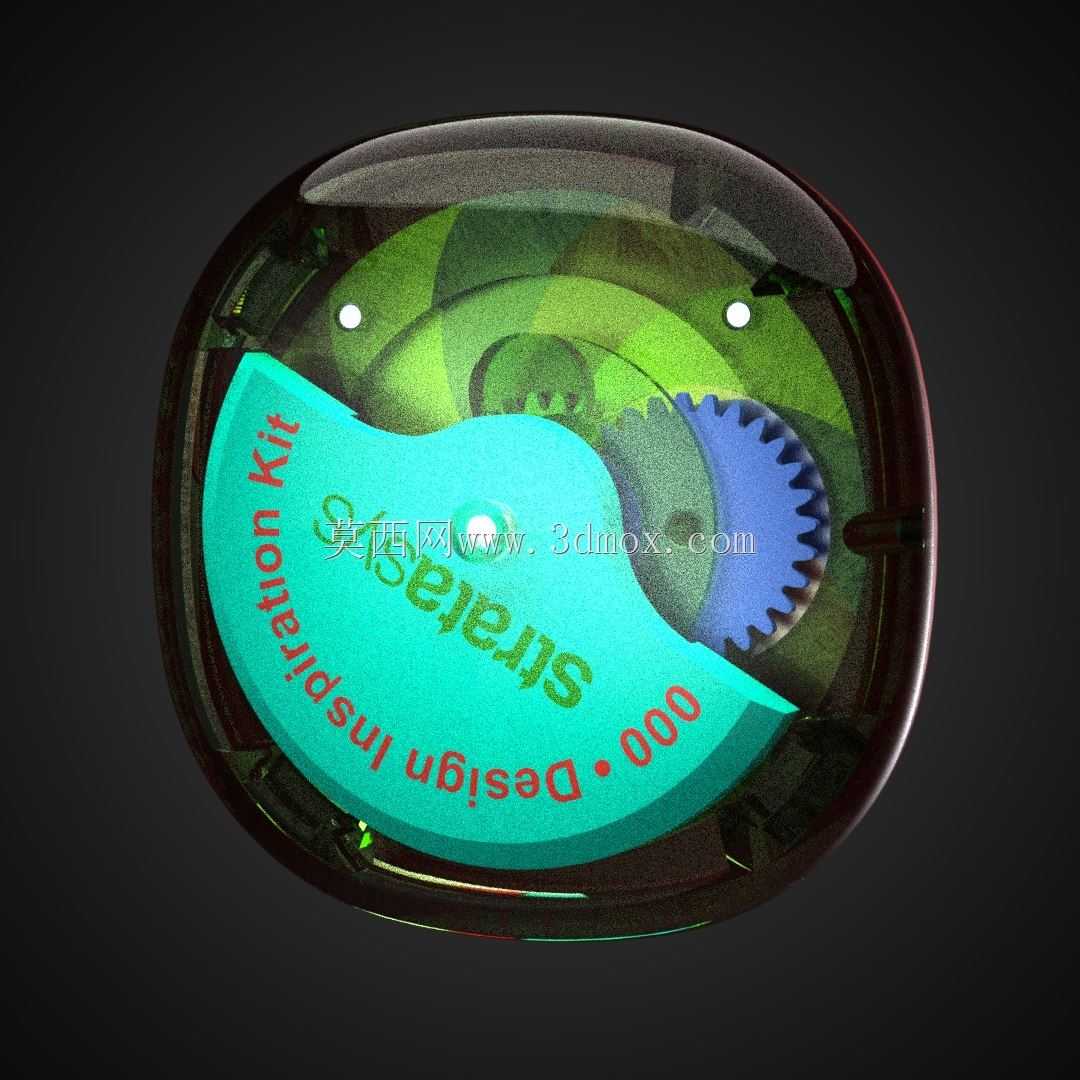

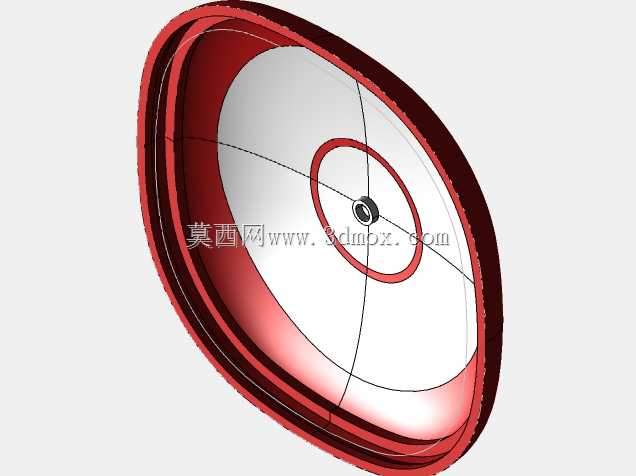

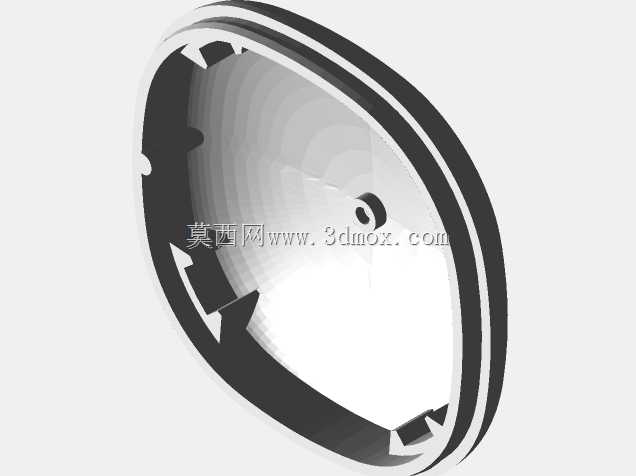

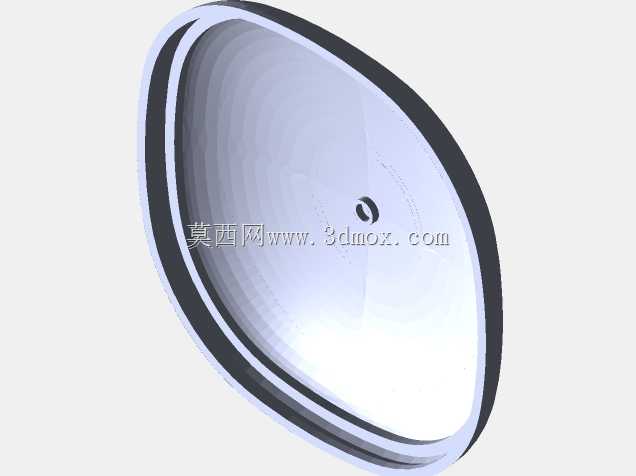

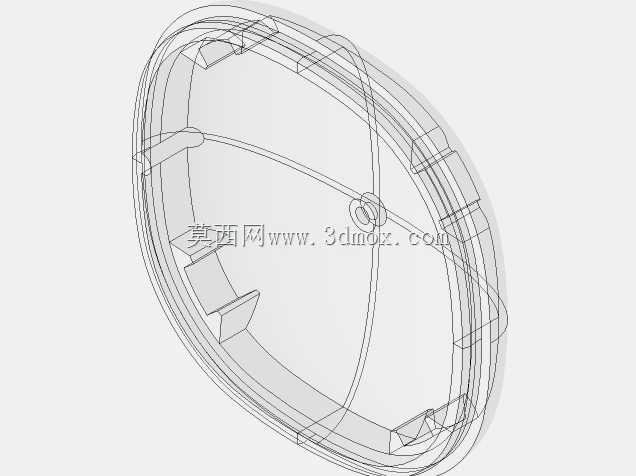

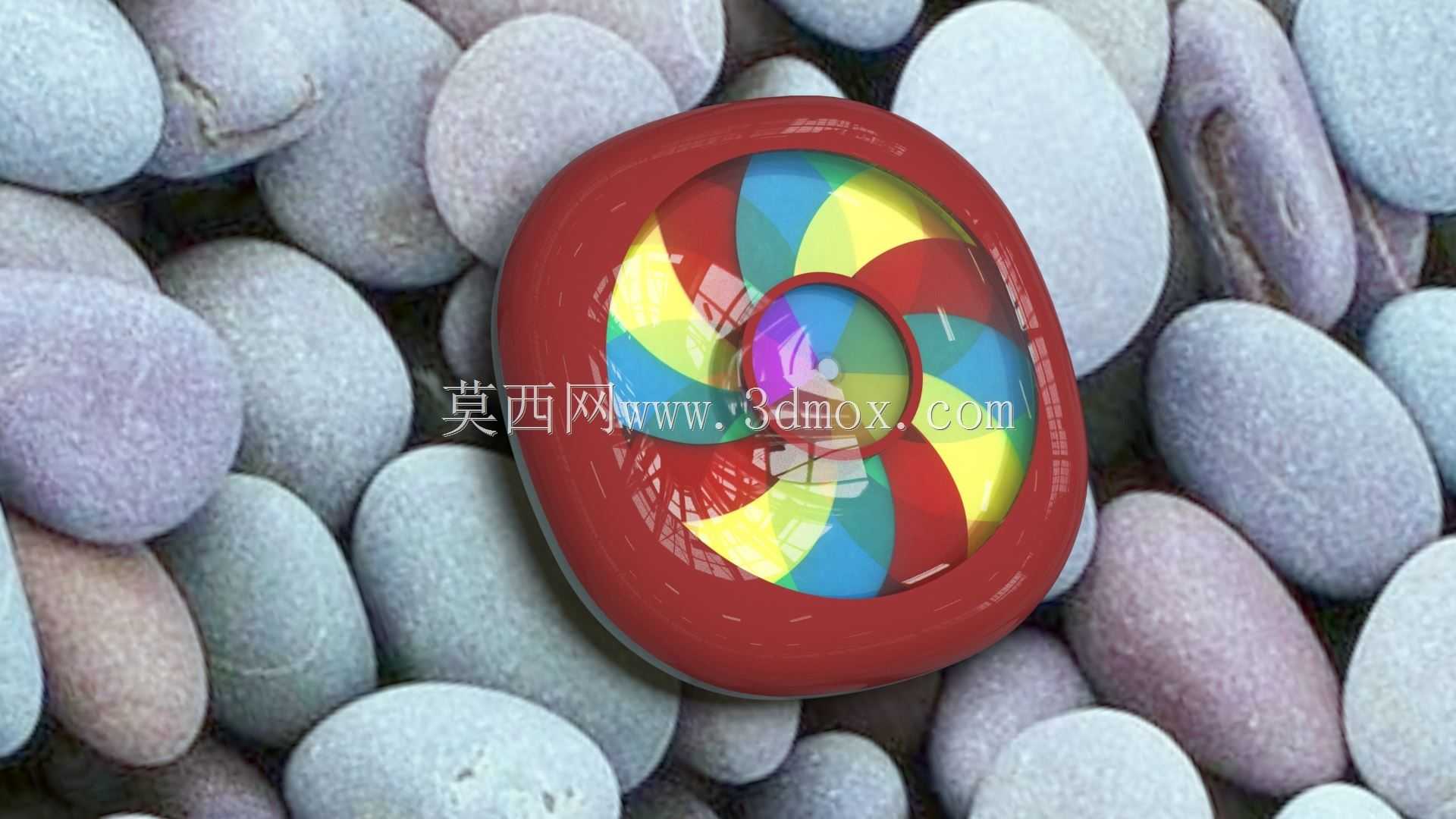

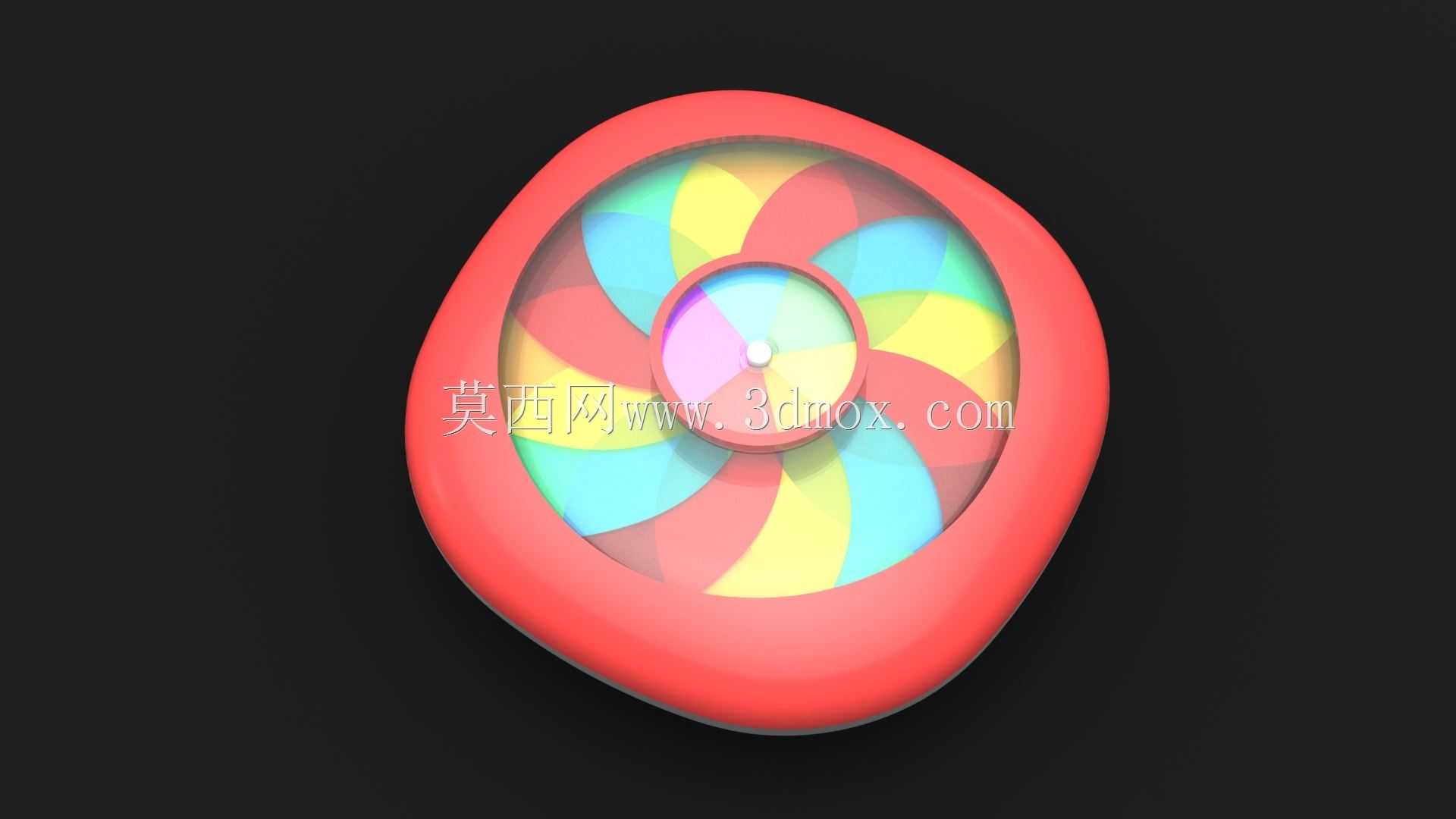

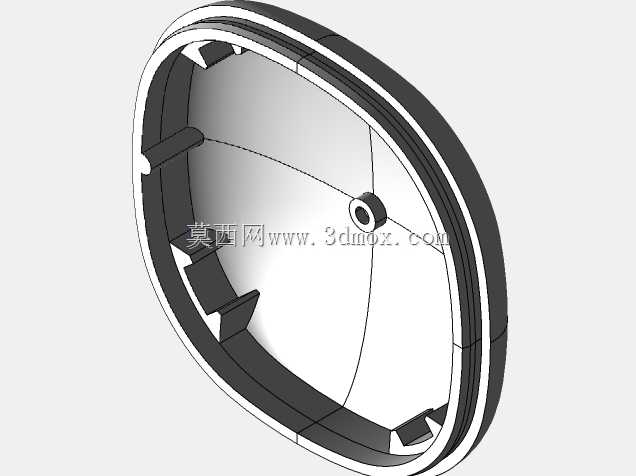

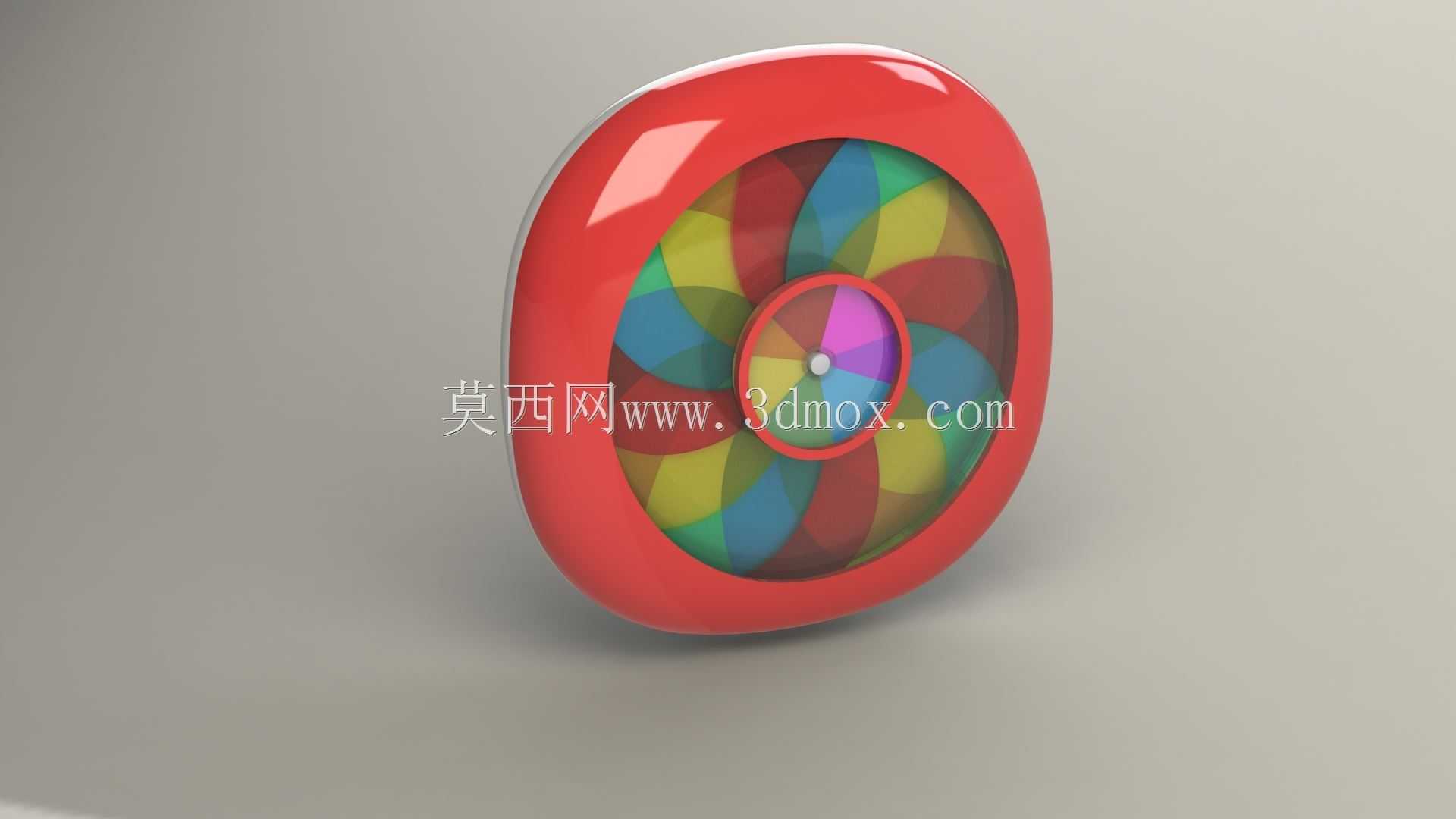

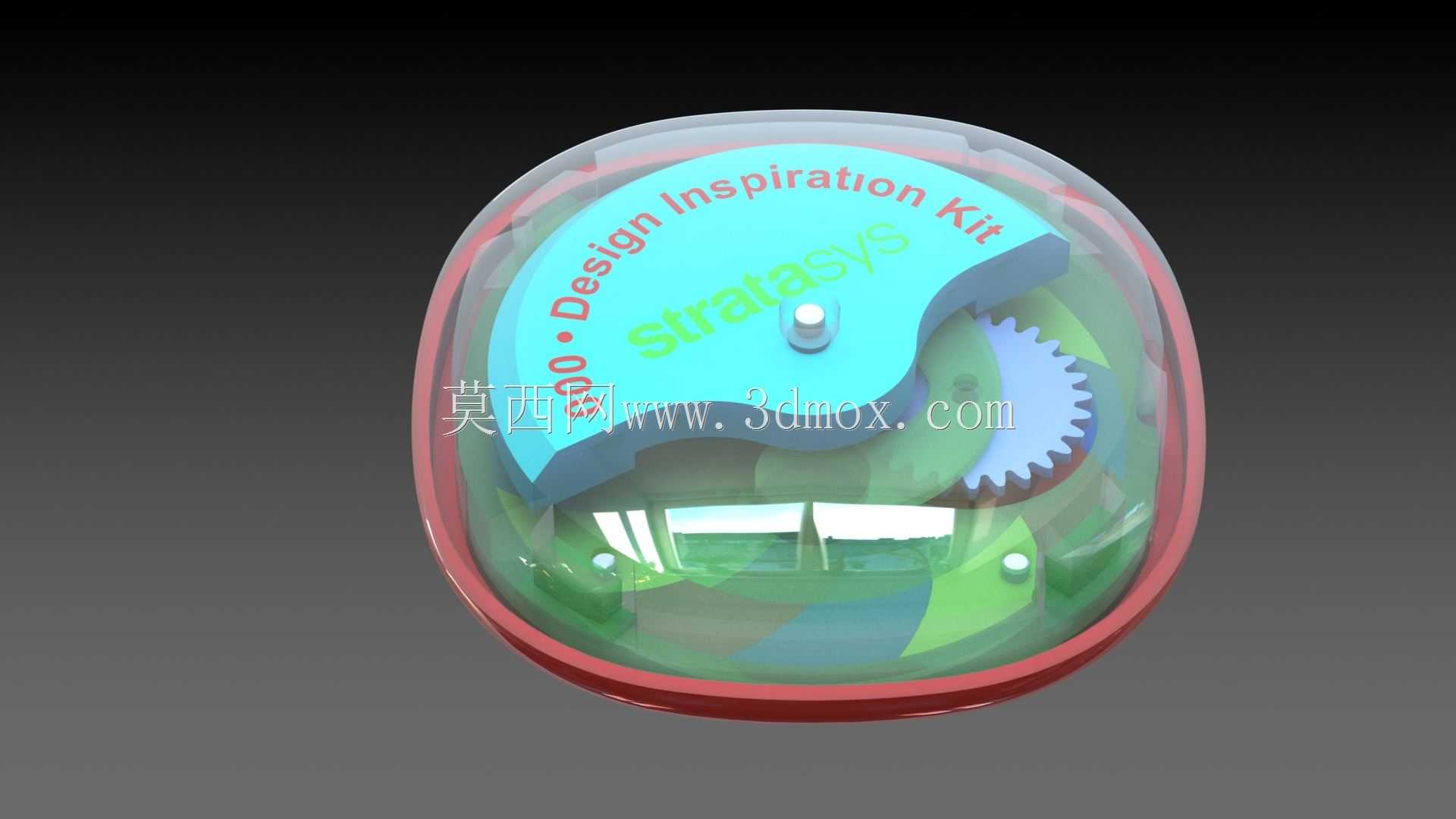

　　观察者会看到盘面呈现趋近白色的视觉效果，还原牛顿色盘的经典实验现象。驱动部分参考了自动机械腕表的摆锤上链结构，在装置侧边设置了摆动半月形摆陀，无需外接电源或电池，通过手动拨动摆陀产生往复摆动，经内部的齿轮增速机构将摆陀的低速摆动转化为旋转色盘的高速转动，这种纯机械驱动的设计既避免了电气部件带来的维护需求，也能让操作者直观感受到机械传动的过程，适配无供电条件的户外科普、流动科技馆等使用场景。外形设计上采用圆角方形的外框结构，整体轮廓无尖锐棱角，外框边缘做了R3的圆角处理，避免使用过程中划伤操作者，外框内部预留了色盘的安装腔体，两层色盘与外框内壁的单边间隙控制在1.5mm，既保证色盘转动时不会与外框发生剐蹭，

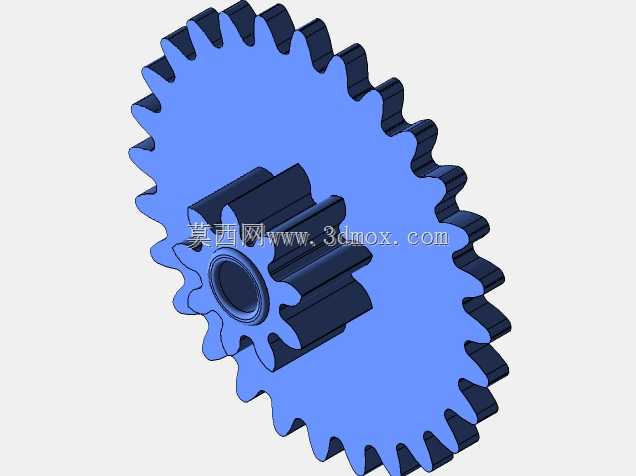

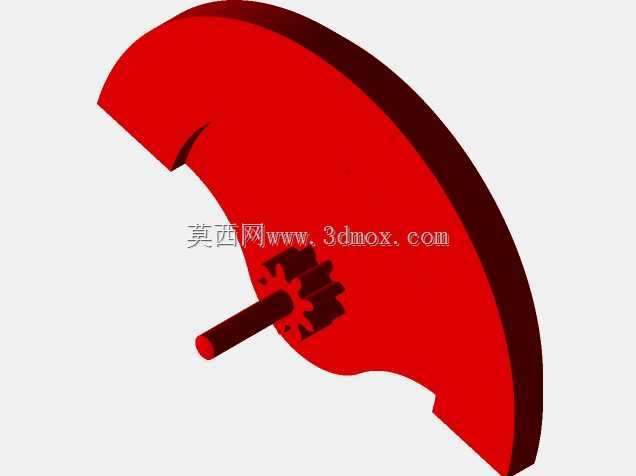

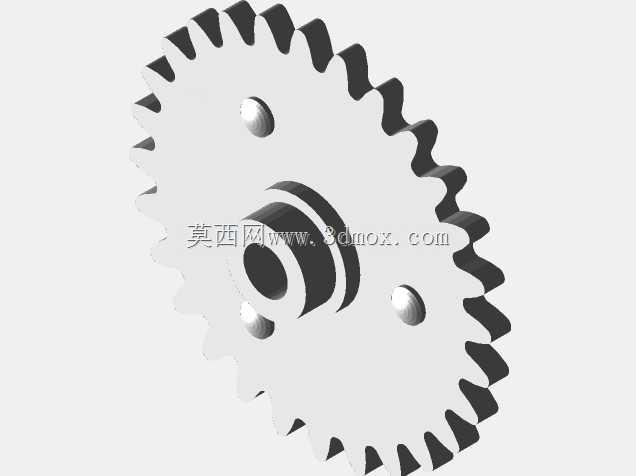

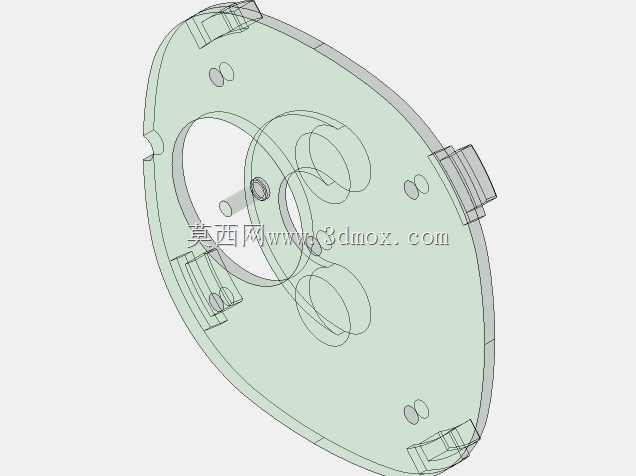

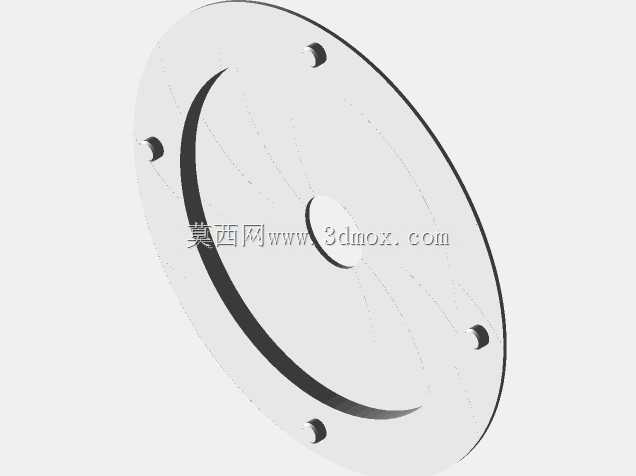

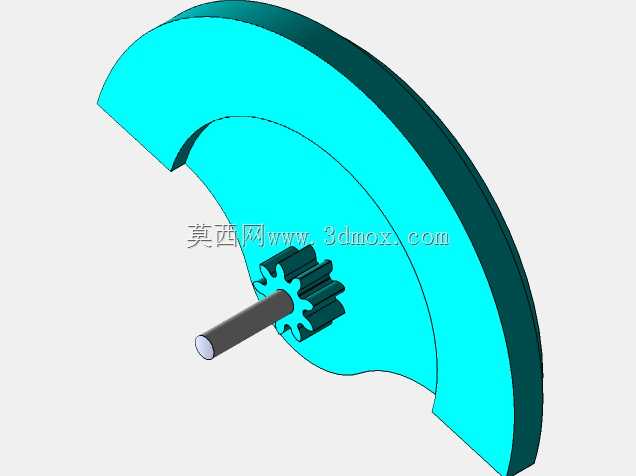

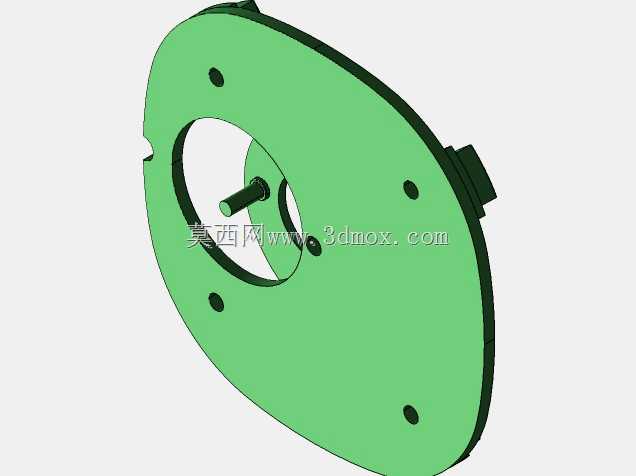

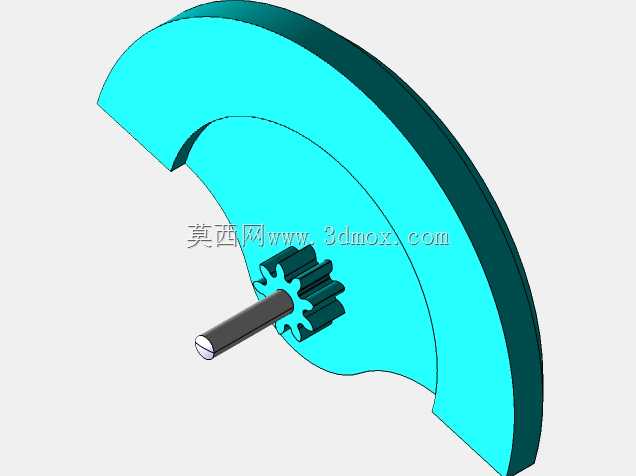

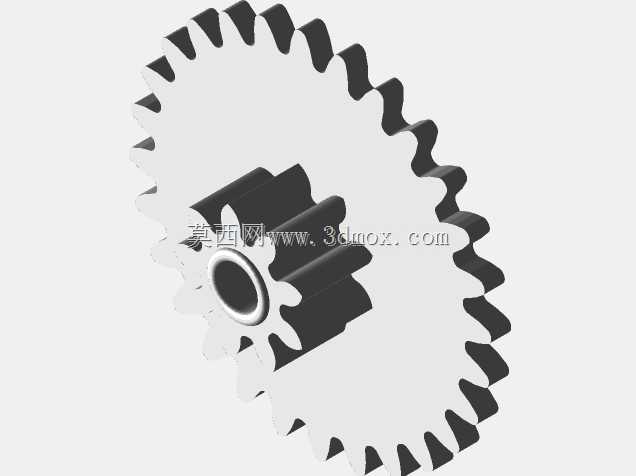

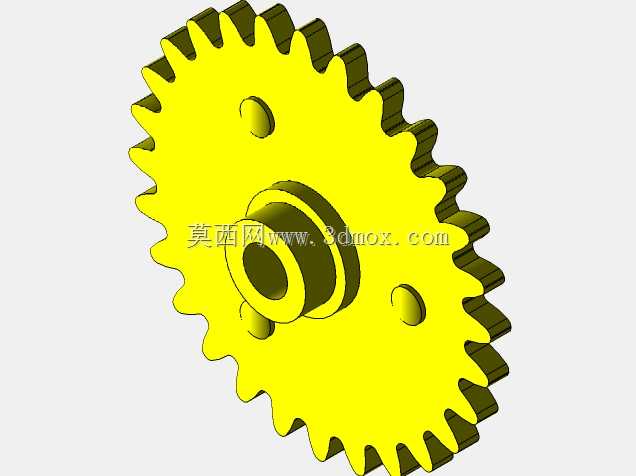

　　也能避免间隙过大导致的外部灰尘进入腔体内部污染色片。固定色盘通过背部的三个定位卡扣与外框腔体的定位柱配合安装，安装后平面度公差控制在0.2mm以内，保证色盘表面平整无翘曲，避免转动时产生风阻异响；旋转色盘固定在中心的转轴上，转轴采用黄铜材质的滑动轴承支撑，轴承与转轴的配合间隙为0.02mm，保证转动顺滑无卡滞，同时具备足够的耐磨性，满足长期反复演示的使用需求。摆陀部分采用偏心结构设计，重心偏离转轴中心12mm，拨动后可依靠自身惯性持续摆动15-20秒，经内部1:36的增速齿轮组传动后，旋转色盘的最高转速可达每分钟1200转，刚好达到色光混合形成白色视觉的转速阈值，转速从最高值逐渐降低的过程中，

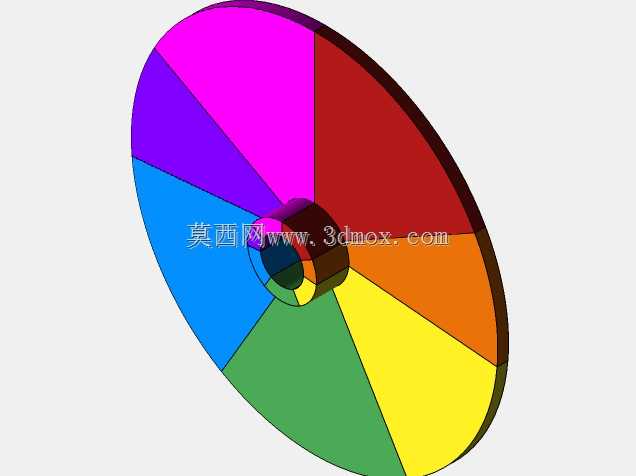

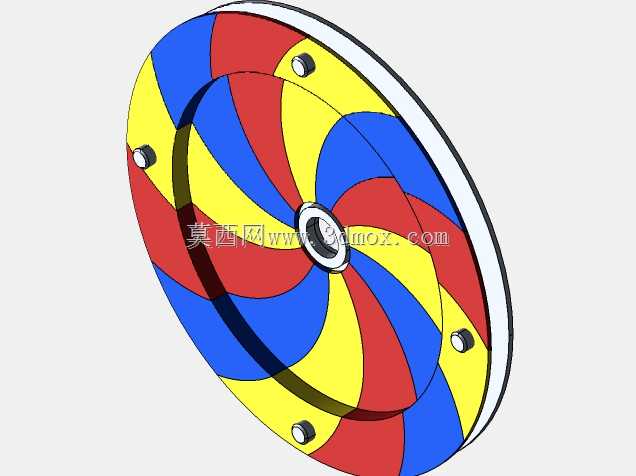

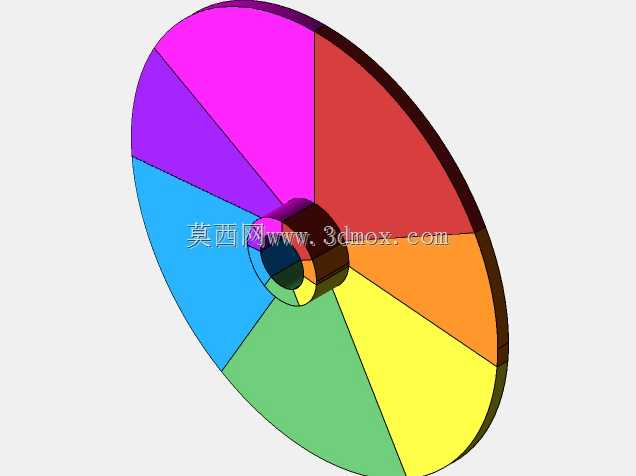

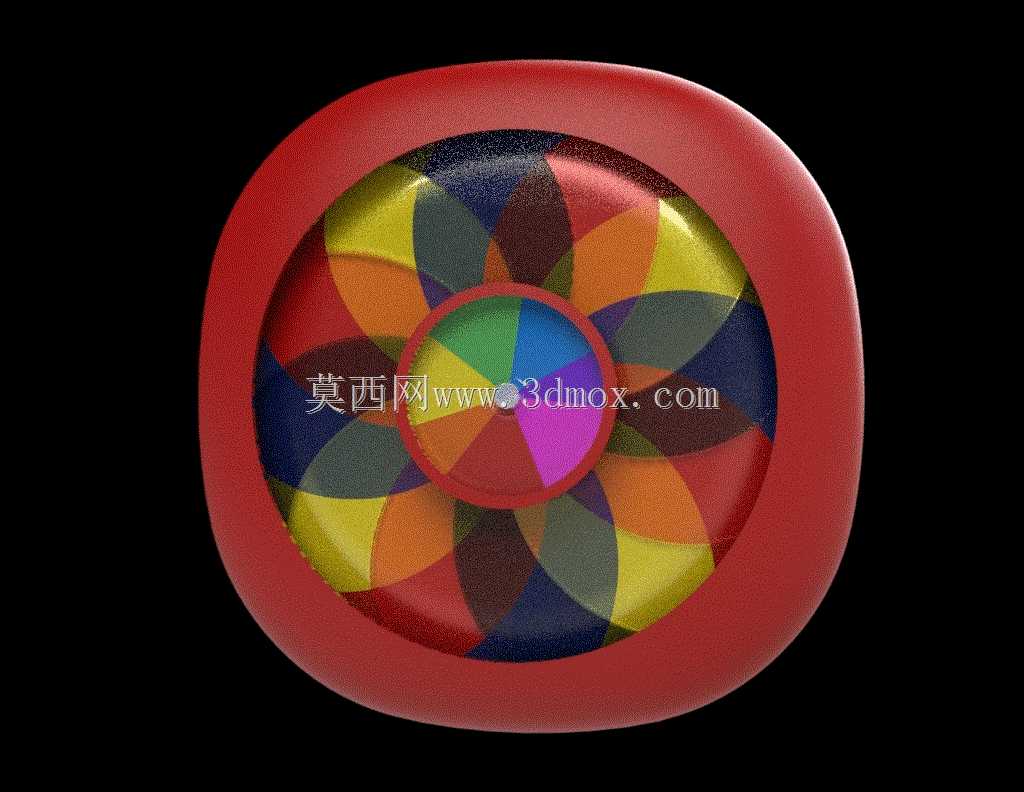

　　还可以观察到色块从融合变白到逐渐分离的完整过程，帮助观察者理解转速与视觉暂留效果的对应关系。色盘的色块划分采用对称布局，三原色红、绿、蓝的扇形角度各占45度，其余间色色块均匀填充剩余盘面，保证旋转时各颜色的占比符合色光混合的比例要求，透明旋转盘的色块采用PMMA彩色透明板材制作，透光率控制在65%，既能保证下层固定色盘的颜色可以穿透，也能避免透明度过高导致自身色块饱和度不足。装置的整体安装边界为边长120mm的正方形，厚度28mm，背部预留了两个直径5mm的安装孔，既可以放置在台面上作为桌面演示器具，也可以通过螺丝固定在科普展板、实验台架上使用，适配不同的展示安装需求。结构设计上充分考虑了拆装维护的便利性，外框采用前后扣合的结构，无需专用工具即可拆开，方便清洁色盘表面的灰尘、更换磨损的转轴部件，内部齿轮组采用润滑脂终身润滑设计，出厂时填充的低温润滑脂可在-10℃到50℃的环境温度范围内正常工作，适配不同地区的教学、科普使用场景。
