新能源汽车驱动用永磁同步电机结构

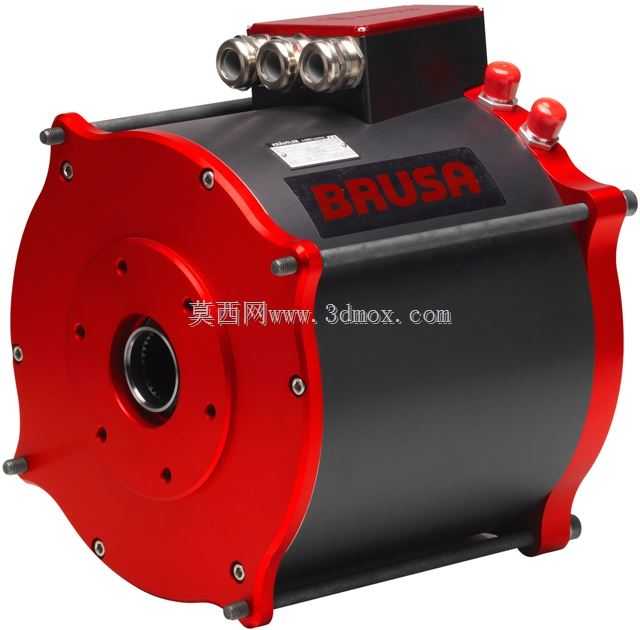

　　这款电机结构主要面向小型新能源乘用车辆的动力输出场景设计，适配布鲁萨车型的底盘动力舱安装空间，可直接作为整车的核心动力源，将车载电池输出的电能转化为旋转机械能，经输出轴传递至传动系统，最终驱动车辆行驶。从实际应用场景来看，这类电机需要兼顾低速大扭矩输出与高速段的恒功率特性，满足车辆起步、爬坡、高速巡航等全工况的动力需求，同时要适配车载环境下的振动、温度波动等复杂工况，对结构的可靠性、安装便捷性都有较高要求。

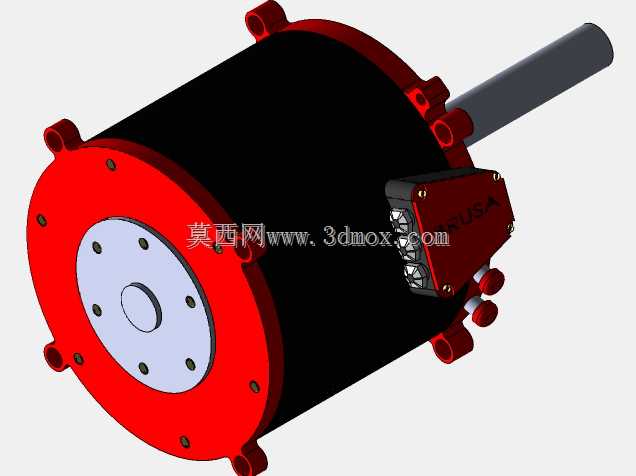

　　从结构设计思路来看，整体采用径向磁通的内转子布局，输出轴采用阶梯轴设计，轴端预留了键槽安装位，可直接与传动系统的输入法兰或联轴器配合，轴身通过轴承与端盖定位，保证转子转动时的同轴度，避免高速运转时出现径向跳动。定子部分采用硅钢片叠压结构，绕组端部做了规整的绑扎处理，既可以降低运转时的风阻损耗，也能避免车辆颠簸时绕组出现位移松动。转子部分内置永磁体，外部做了不锈钢护套封装，防止高速旋转时永磁体受离心力作用出现脱落，同时护套可以降低转子表面的涡流损耗，提升电机整体运行效率。

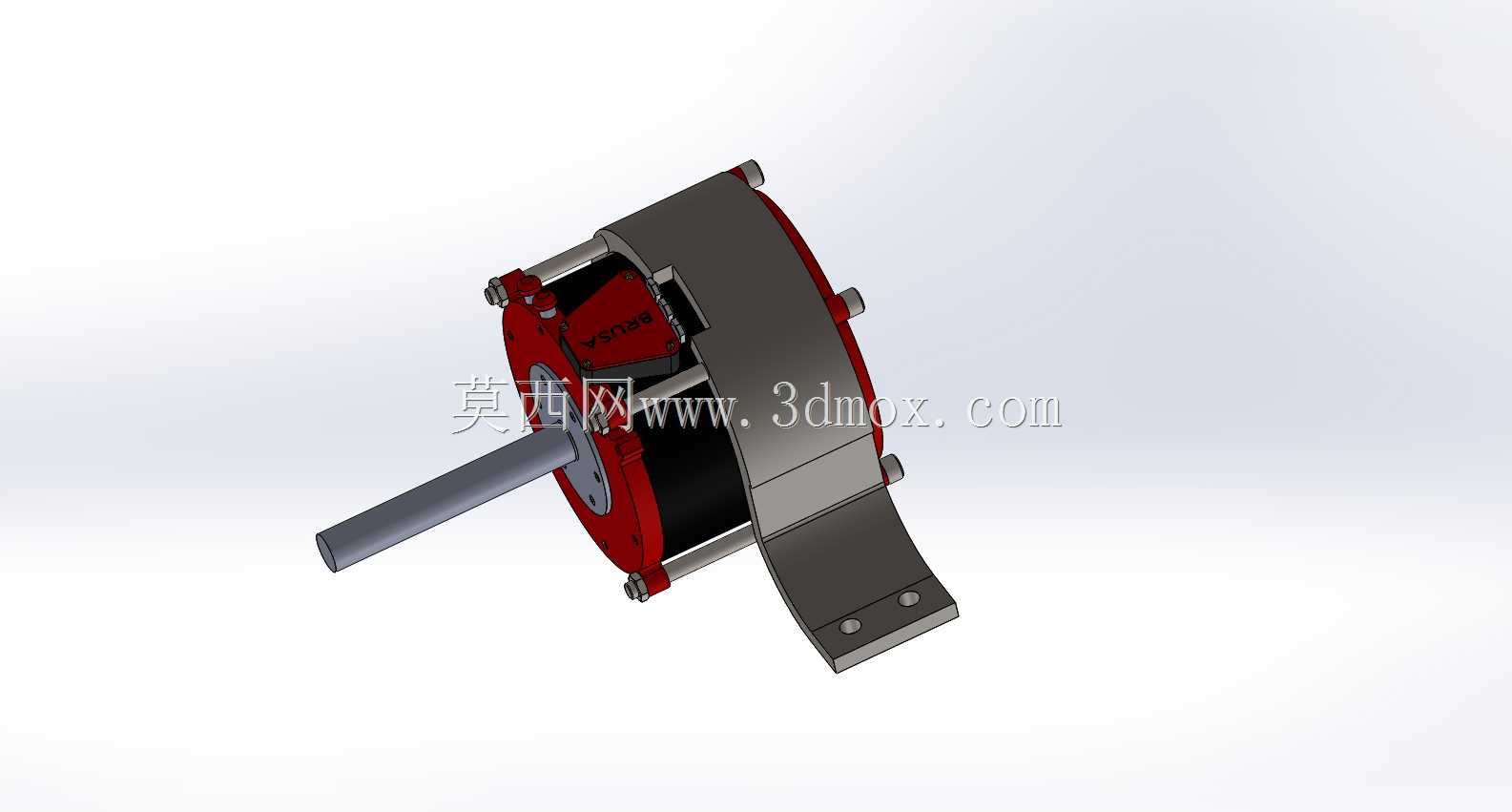

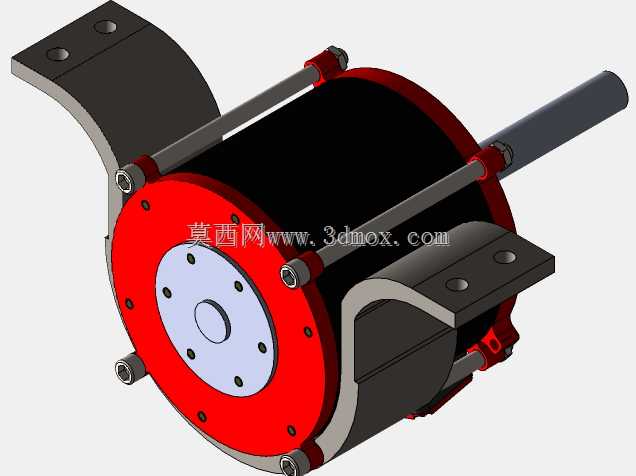

　　安装结构上，电机壳体采用一体化铸造成型，侧面延伸出L型安装支架，支架上预留了两个通孔安装位，可直接通过螺栓固定在底盘的动力舱安装支座上，安装面做了铣平处理，保证安装时的平面度，避免装配后出现应力集中。端盖部分采用螺栓与主壳体连接，螺栓沿圆周均匀分布，保证端盖与壳体的连接刚度，同时端盖上预留了密封槽，可安装O型密封圈，满足车载环境下的防尘防水要求。出线端设置在壳体侧上方，预留了接线端子的安装空间，方便与车载控制器的动力线束连接，接线位置做了绝缘防护结构，避免高压接线端与壳体出现短路风险。

　　从功能特性来看，这款电机的结构设计充分考虑了车载场景的散热需求，壳体外部设置了轴向散热筋，车辆行驶时的迎面风可以顺着散热筋流动，带走电机运转产生的热量，不需要额外加装复杂的水冷管路，简化了整车的动力系统结构，降低了整机制造成本与后期维护难度。转子与定子之间的气隙控制在合理范围内，既可以保证磁路的导通效率，也能避免加工装配误差导致的定转子扫膛问题。输出轴的伸出长度经过精准计算，适配车型原有传动系统的连接尺寸，不需要额外加装转接轴，可直接替换原有动力单元，降低整车改装或生产时的装配工作量。

　　在安装边界方面，电机整体的径向尺寸控制在较小范围内，可适配动力舱的横向安装空间，轴向尺寸避开了底盘的悬挂结构与转向机构，安装后不会与周边部件产生运动干涉。安装支架的位置经过布局优化，螺栓安装时的操作空间充足，不需要拆卸周边其他部件即可完成电机的固定与接线作业。输出轴的中心高与车型原有传动系统的输入轴中心高保持一致，装配时不需要额外调整传动系统的位置，保证传动轴的同轴度，降低传动过程中的振动与噪音。整体结构没有多余的突出部件，所有棱角位置都做了倒角处理，既可以避免装配时划伤操作人员，也能减少运转时的应力集中，提升结构的疲劳强度。
