法兰安装式永磁直流电动机结构设计

　　在轻工输送、小型自动化专机、实验室测试设备这类对驱动单元体积、安装便捷性有明确要求的场景里，法兰安装式的永磁直流电机一直是选型清单里的高频选项。不同于普通底脚安装的电机需要额外适配安装支架、调整同轴度，这款方型法兰安装的直流电机可以直接通过法兰端面上的四个安装孔固定在设备立板或者减速机输入端，省去了中间转接件的加工与装配环节，对于紧凑型设备的布局设计来说，能有效压缩动力段的轴向占用空间。

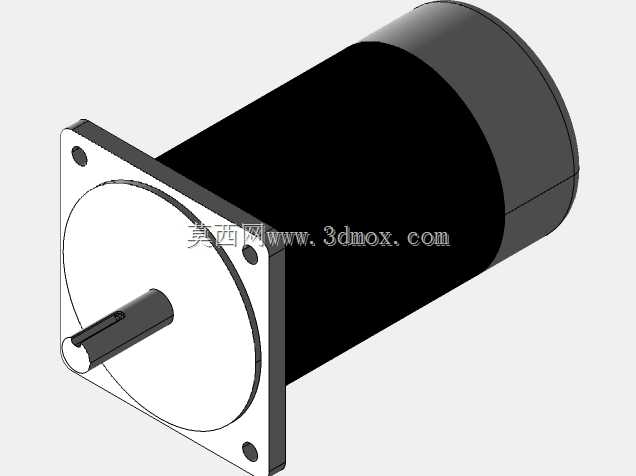

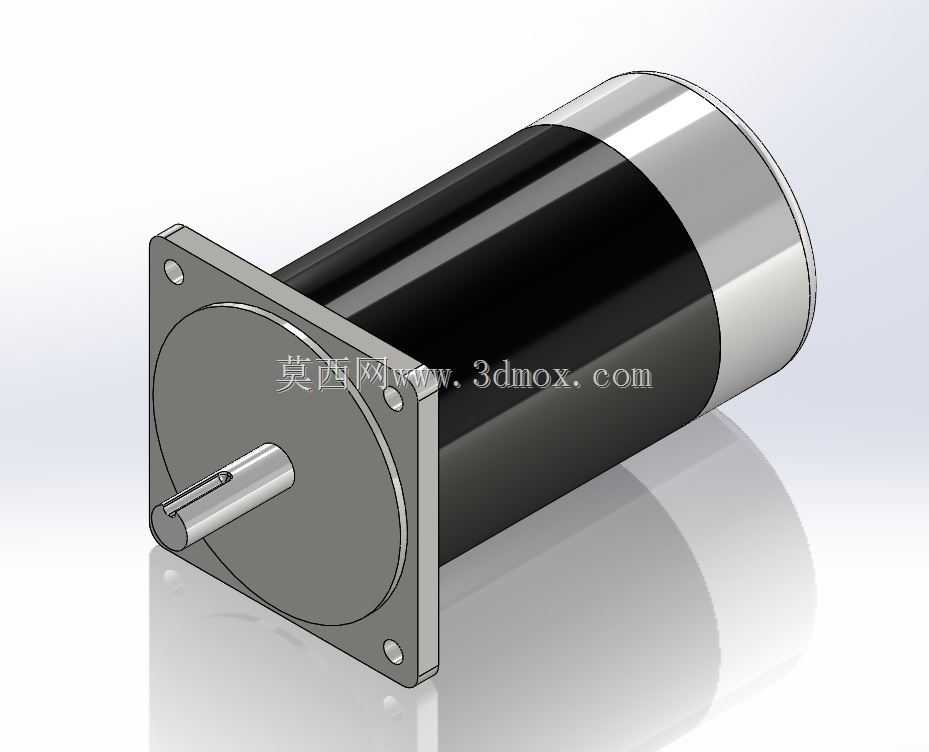

　　从结构设计逻辑来看，这款电机采用了分段式壳体设计，前端法兰端盖与定子机壳采用止口定位配合，能保证输出轴与安装基准面的垂直度，避免长期运行后因为安装偏差带来的轴封磨损、轴承偏载问题。输出轴采用单伸端光轴配合扁位的结构，既可以通过联轴器直连负载轴，也能适配同步带轮、齿轮等传动件，扁位结构可以防止传动件与轴之间出现周向打滑，相比单纯的顶丝固定，传动可靠性更高，适合频繁正反转、启停的工况。定子部分采用永磁体励磁结构，相比电励磁的直流电机，省去了励磁绕组的损耗，运行效率更高，同时在低速段能输出更平稳的扭矩，对于需要低速稳速运行的输送、进给场景适配性更好。后端盖集成了电刷与换向组件的安装腔，壳体表面做了发黑处理，既能提升壳体的防锈能力，也能在工业车间环境下减少表面沾附的油污、粉尘残留，日常维护擦拭更方便。

　　做设备结构布局的时候，需要重点关注这款电机的安装边界：方形法兰的四个安装孔呈对称分布，选型时要核对安装孔的中心距尺寸，确保和设备安装板的预留孔位匹配，避免出现安装干涉；输出轴的伸出长度要提前核算，确保和联轴器、传动件的配合长度匹配，既不能因为轴伸过短导致传动件固定不牢，也不能因为轴伸过长顶到设备内部的其他结构件。电机本体的圆柱形机壳外径是布局时的径向尺寸边界，在排布周边的走线槽、传感器支架的时候，要预留至少5mm的安全间隙，避免设备运行过程中因为振动出现部件剐蹭。另外这类永磁直流电机的尾部一般会预留接线或者编码器安装空间，布局时不能把尾部完全贴死在设备结构上，要留出接线操作和散热的空间，避免长期运行热量堆积影响永磁体的磁性能。

　　从实际应用的角度，这类电机常被用在小型皮带输送机的驱动端，直接通过法兰固定在输送机侧板上，输出轴连接主动滚筒，不需要额外的安装座，装配效率很高；在小型拧螺丝专机、标签送料机构里，这类电机也能通过搭配不同减速比的行星减速机，适配不同的输出转速和扭矩需求，因为法兰端的止口和通用行星减速机的输入端止口是匹配的，不需要额外做转接法兰，选型搭配的灵活度很高。建模的时候要注意还原法兰端的止口尺寸、输出轴的扁位位置、安装孔的沉头深度这些细节，这些尺寸直接影响后续虚拟装配的干涉检查结果，如果建模时忽略了沉头深度，实际装配时螺丝头凸出来就会导致电机安装面和设备板之间出现缝隙，带来同轴度偏差。另外电机表面的散热筋、接线盒的位置也要准确还原，在做整机布线、散热风道设计的时候，这些细节都会影响最终的布局合理性。

　　不同于大功率工业电机需要复杂的冷却系统、安装基座，这类中小型永磁直流电机的设计核心就是在有限的体积内兼顾安装便捷性和运行可靠性，所有的结构设计都是围绕快速装配、稳定传动来做的，比如法兰端的安装孔做了沉头设计，固定螺丝可以从设备板外侧穿入拧紧，不需要在电机侧预留扳手空间，对于安装空间局促的场景非常友好；输出轴的轴肩位置做了倒角处理，装配传动件的时候能更顺利地导入，不会刮伤传动件的内孔表面。在做三维建模的时候，这些工艺细节的还原能让模型更贴近实际生产的零件状态，后续导出工程图、做装配仿真的时候也不会出现和实际加工装配不符的问题。
