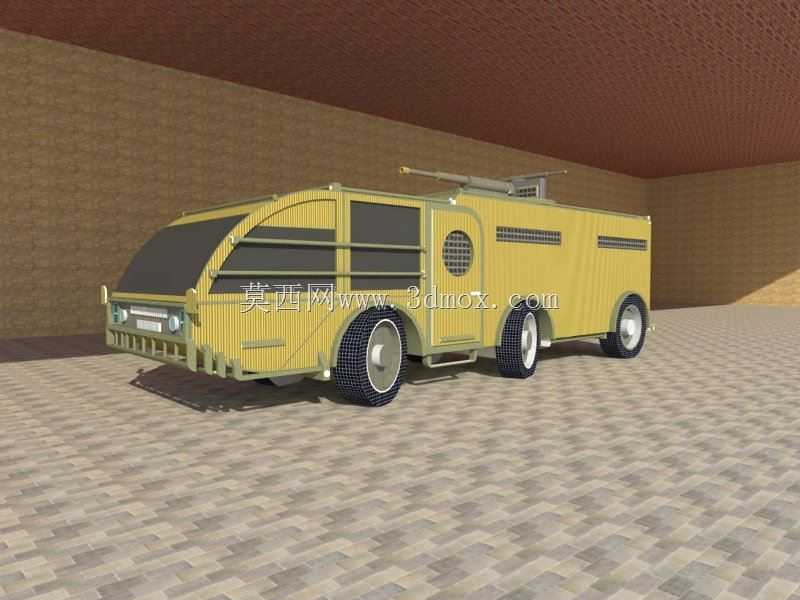

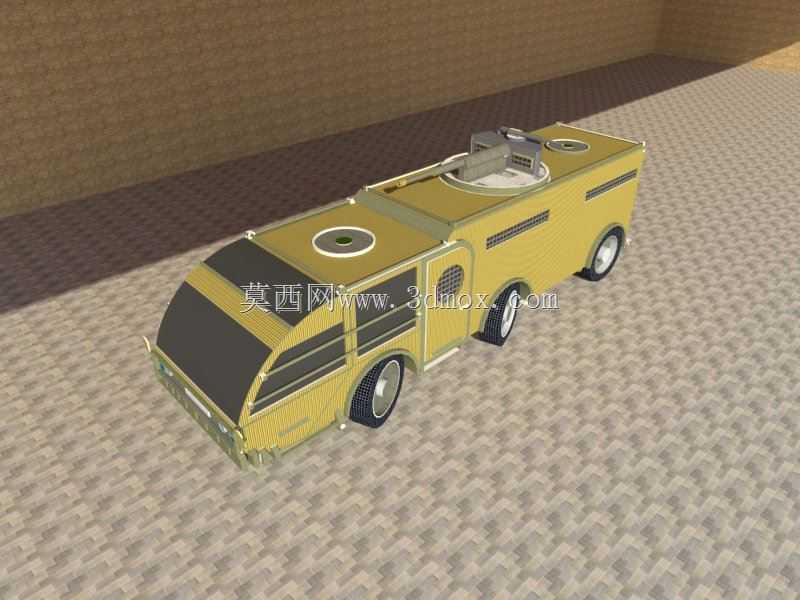

六轮装甲运兵车三维结构设计模型

　　该轮式装甲运兵车的三维结构设计，核心围绕前线兵员投送、轻火力支援的实际战术场景展开，区别于履带式装甲车辆的地形适配逻辑，六轮驱动的底盘构型优先兼顾铺装公路快速机动与非铺装路面的通行能力，整体外廓尺寸的边界设定充分考虑公路运输、铁路平板装载、运输机舱内搭载的通用适配要求，车身宽度控制在常规战术运输载具的限界范围内，整车高度兼顾人员舱内直立活动空间与战场隐蔽需求，避免过高的外廓增加被弹面积。

　　从功能特性来看，车身采用全封闭装甲壳体设计，侧围与前脸的装甲板做了倾斜角度优化，在同等装甲厚度下提升对轻武器直射、破片飞溅的防护能力，前脸设置带防护格栅的观察窗，侧门位置预留圆形观察射孔，可供载员在舱内对外实施轻武器射击，无需暴露身体；车顶预留武器站安装接口，可适配高平两用机枪、自动榴弹发射器等轻型支援武器，接口位置做了密封与承力强化，满足武器射击时的后坐力承载要求。车身侧面设置多组通风格栅，格栅内侧配套防弹挡板结构，在保障动力舱通风散热效率的同时，避免破片、流弹通过通风口侵入舱内。

　　底盘部分采用三轴六轮布局，前后轴设置转向机构，中间轴为驱动承重轴，轮胎选用带防弹内衬的特种轮胎，即使被轻武器击穿后仍可保持低速行驶能力，脱离交火区域；轮拱位置做了突出的装甲包覆，避免轮胎、悬挂结构直接暴露在敌方火力下。乘员舱内部的空间布局按照额定载员人数设置独立座椅，座椅采用壁挂式安装结构，底部预留缓冲空间，可抵消地雷、简易爆炸装置在车底引爆时的冲击波传导，舱内预留个人装具固定点、轻武器存放架、通讯设备安装位，兼顾载运过程中的人员舒适性与装备收纳需求。

　　设计思路上优先平衡防护、机动、载运三个核心指标，没有盲目堆砌装甲厚度导致整车重量超标，而是通过装甲倾角优化、关键部位重点防护的方式控制整备质量，保证车辆在铺装路面可达到较高的行驶速度，满足快速部署的战术要求；车身外表面没有多余的突出结构，所有外露的灯具、门把手都做了内嵌式防护设计，避免行驶过程中被植被、障碍物剐蹭损坏，也减少战场环境下的突出物勾挂风险。车头位置设置防撞推铲结构，可清除路面小型障碍物、推开路障，推铲与车架直接连接，承力结构经过强化，可承受低速碰撞时的冲击力。

　　从安装边界来看，动力舱位于车身前部，与乘员舱之间设置防火隔热隔墙，隔墙预留检修口，方便日常维护时对动力总成进行检查保养；车门采用侧开式铰链结构，铰链与门框的连接点做了多层装甲加强，避免轻武器击中铰链导致车门无法开启；所有车窗均采用防弹玻璃材质，玻璃与窗框的连接部位设置密封胶条与防弹压条，防止冲击波、有毒气体通过缝隙侵入舱内。整车的管线布置全部走车身内部的装甲夹层通道，避免外露管线被轻武器击中导致车辆功能失效，燃油箱设置在车身底部的装甲防护舱内，配套自密封结构，降低被击中后起火漏油的风险。
