复合旋翼式小型蚊式无人飞行器结构

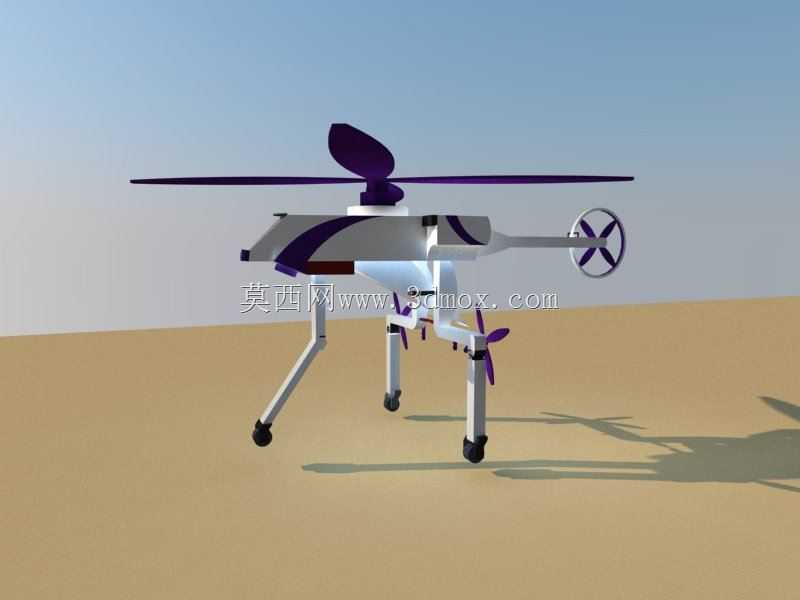

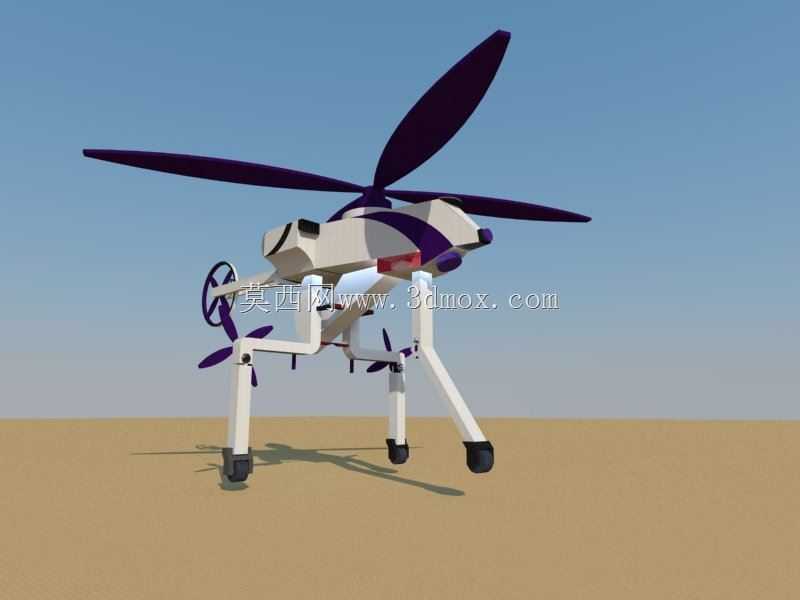

　　这款复合旋翼无人飞行器的结构设计，核心瞄准狭小空间内的低空作业场景，区别于常规多旋翼无人机的布局逻辑，采用主顶旋翼搭配多组辅助侧旋翼、尾部涵道桨的组合构型，在保证垂直起降能力的同时，兼顾了低速飞行时的姿态调整冗余度。从实际作业需求出发，这类构型的飞行器可适配室内巡检、复杂地形低空侦察、小载荷物资投送等场景，相比纯四旋翼布局，主旋翼承担主要升力输出，侧部辅助旋翼负责姿态微调与横滚方向的力矩补偿，尾部涵道桨则抵消主旋翼旋转带来的反扭矩，同时在航向调整时提供额外的转向力矩，能在狭窄巷道、楼宇间隙这类气流紊乱的环境下，保持更稳定的飞行姿态，减少姿态修正时的动力损耗。

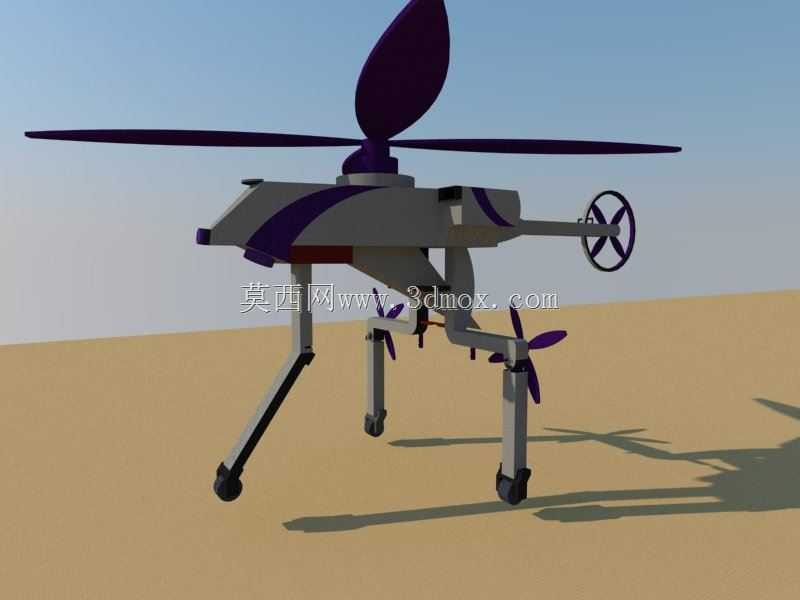

　　设计过程中首先考虑的是起落架的落地缓冲与空间占用平衡，采用三点式轮式起落架布局，主起落架为两根向后倾斜的支撑臂，臂身采用轻量化镂空结构设计，在保证结构刚度的前提下降低整体自重，起落架末端搭配小直径万向滚轮，既可以在平整地面实现滑跑起降，降低垂直起降时的动力消耗，也能在降落触地时通过支撑臂的微小形变吸收冲击能量，避免硬着陆对机身内部机载设备造成震动损伤。起落架的安装位置经过重心匹配计算，三个支撑点的投影范围完全覆盖机身满载状态下的重心投影区间，保证降落时不会出现侧翻风险，同时支撑臂的长度预留了足够的离地间隙，避免机身下方挂载的任务设备在起降过程中与地面发生剐蹭。

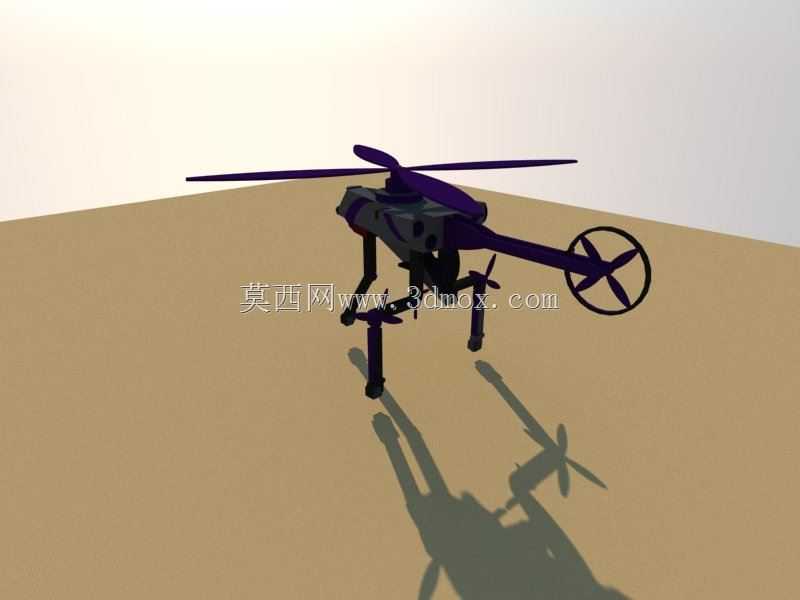

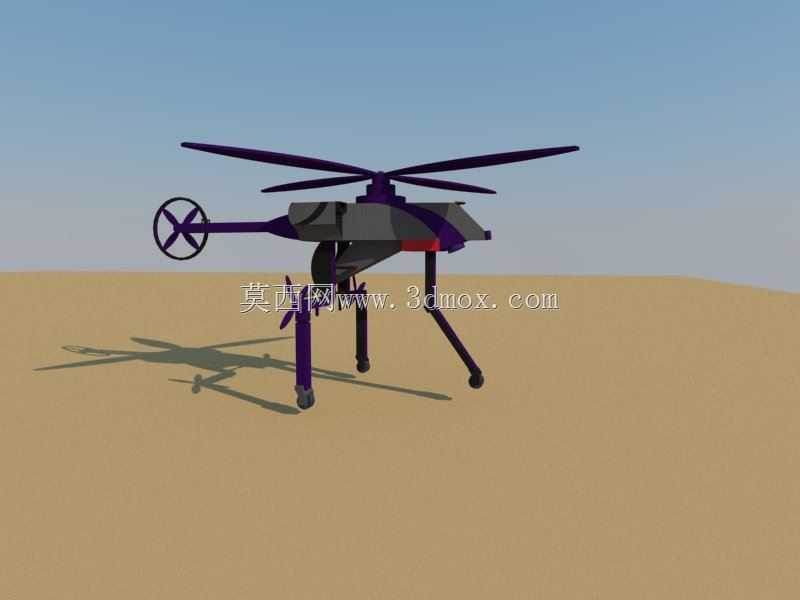

　　机身主体采用流线型修型设计，截面为近似椭圆的构型，在低空低速飞行时可以减少正面空气阻力，机身内部预留了标准化的设备安装舱位，可根据不同作业需求更换电池模块、飞控模块、任务载荷模块，舱位的安装接口采用通用快拆结构，无需额外工具即可完成模块更换。主旋翼安装在机身顶部的旋翼主轴上，采用大直径两叶桨设计，桨叶翼型经过低速优化，在较低转速下即可提供足够升力，降低旋翼转动带来的噪音；侧部辅助旋翼分别布置在机身两侧下方的短臂上，每组辅助旋翼的安装角度带有微小的外倾角度，在提供升力补偿的同时，可直接产生横滚方向的控制力矩，相比常规旋翼的差速控制，响应速度更快，姿态调整的精度更高。尾部的涵道尾桨安装在机身尾梁末端，涵道结构可以对尾桨形成防护，避免飞行过程中尾桨碰到障碍物造成损坏，同时涵道的整流作用可以提升尾桨的工作效率，降低尾桨转动时的气流损耗。

　　从安装边界来看，整机在旋翼完全展开的状态下，横向宽度控制在常规多旋翼无人机的同载荷级别水平，纵向长度因为尾梁的存在略长于四旋翼机型，但机身主体的最大截面尺寸可以满足单人携带的需求，拆解后可放入常规尺寸的设备运输箱。各旋翼的转动平面之间预留了足够的安全间隙，即使在飞行过程中出现机身形变，也不会出现桨叶打桨的故障；机身表面的设备检修口采用快拆盖板设计，日常维护时无需拆解机身主体结构，即可完成飞控线路、动力线路的检查与更换。动力线路的布线全部沿机身内部的加强筋布置，避免线路裸露在机身外受到气流冲刷或者外物剐蹭，同时线路与动力电机之间预留了减震余量，避免电机转动时的震动传递到线路接插件处，造成接触不良的故障。

　　在结构强度校核层面，机身主体的受力框架采用一体化成型思路，主旋翼主轴的安装座与机身主承力梁直接连接，将主旋翼的升力直接传递到整个机身框架，避免局部应力集中；起落架与机身的连接位置设置了加强筋结构，可承受降落时3倍于整机重量的冲击载荷，不会出现连接部位断裂的问题。侧旋翼的安装短臂与机身主框架采用嵌合式连接，连接位置的接触面做了防滑处理，保证飞行过程中短臂不会出现松动移位，短臂内部走辅助旋翼的动力线路，外部做流线型整流，减少飞行阻力。尾部涵道与尾梁之间采用可拆卸连接，运输时可以将尾梁拆下，进一步缩小整机的收纳尺寸，尾梁内部同时集成了尾桨的动力线路与航向传感器的信号线路，所有线路的接插件都做了防水处理，可适应小雨天气下的作业需求。
