无人机飞控核心集成控制模块结构设计

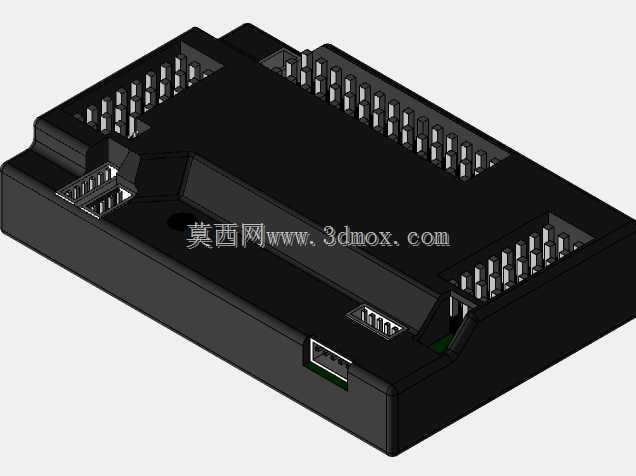

　　在多旋翼无人直升机的航电系统架构里，飞控核心控制模块是整机飞行姿态解算、动力输出调控、任务指令分发的核心载体，直接决定飞行器的飞行稳定性与任务执行可靠性，这类模块的结构设计需要同时兼顾电气连接可靠性、机载安装适配性、机载环境抗振性多重要求。从结构布局来看，该模块采用一体化硬质壳体封装，壳体主体为矩形扁平结构，这种形态设计首先是为了适配无人直升机机身中部的设备安装舱空间，多数中小型无人直升机的中心设备舱预留的安装空间为扁平矩形区域，扁平结构可以降低模块整体高度，避免突出安装平面与机身上部的桨毂整流罩、GPS支架等部件产生干涉，同时矩形规整外形也便于通过四角的安装孔位配合减震胶柱固定在机身碳纤安装板上，

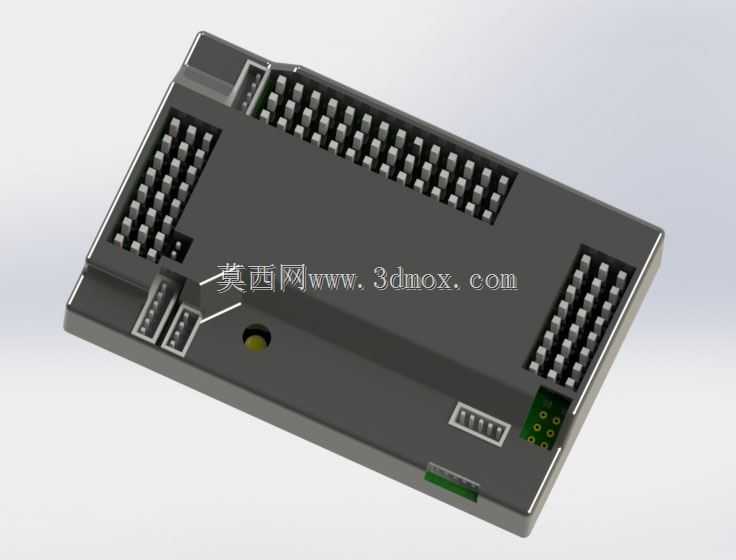

　　安装时可以根据机身布线方向调整模块朝向，适配不同走线布局的机型。模块壳体的三个侧边排布了多组不同针数的排针接口，不同针数的接口分别对应不同的信号传输功能：针数较多的长排针接口主要用于连接电调信号输出端、GPS模块、数传电台等需要多通道信号传输的外设，短排针接口则用于连接电源输入、蜂鸣器、指示灯、遥控接收机通道等少线径外设，接口沿侧边排布的设计可以让所有外接线缆从模块侧边引出，不会在模块上下表面形成线束堆叠，既压缩了整体安装占用的垂直空间，也能避免线束遮挡模块上表面的状态指示灯与调试按键，方便地面调试时快速观察模块运行状态。壳体表面预留的圆形开孔为状态指示灯的透光孔，调试人员无需拆解壳体就可以通过指示灯的闪烁频率判断模块初始化状态、

　　卫星锁定数量、故障告警信息，提升外场调试效率；侧边预留的小型矩形开窗为BOOT按键与SD卡插槽的操作位，无需拆卸模块就可以完成固件烧录、飞行日志读取等操作，适配外场快速调试的需求。模块壳体边缘做了小尺寸倒角处理，既可以避免安装时锐边划伤操作人员与线束绝缘层，也能降低模块在机身振动环境下的应力集中，避免长期振动导致壳体边角出现裂纹。壳体内部的PCB板采用沉板安装设计，所有接口焊盘与壳体边缘的接口槽位精准对齐，避免插接线束时出现接口歪斜导致的针脚弯曲、接触不良问题；PCB板与壳体之间预留了均匀的间隙，可以填充导热硅胶垫，将主控芯片、IMU传感器等发热元件的热量传导至金属壳体上均匀散出，

　　避免夏季高温外场作业时模块内部积温过高导致传感器温漂过大、芯片降频运行等问题。在安装边界设计上，模块的所有接口都做了限位凸台设计，外接插头插入后凸台可以卡住插头侧边的卡扣，避免飞行器飞行过程中的振动导致插头松脱，引发飞行失控风险；模块底部的安装孔位采用内嵌铜螺母设计，相比直接在塑料壳体上攻丝的结构，反复拆装也不会出现滑牙问题，适配研发阶段反复调试拆装的使用场景。这类控制模块的结构设计没有采用冗余的异形结构，所有外形特征、开孔、接口排布都围绕机载实际使用需求展开，既满足了电气功能的安装承载需求，也充分考虑了无人直升机外场作业、调试、维护全流程的操作便利性，结构紧凑的同时没有牺牲可维护性，能够适配从消费级航拍无人机到工业级巡检无人直升机的不同安装场景，在结构强度、安装便利性、环境适应性之间取得了合理的平衡。
