复古风格定制化玩具小车三维结构设计

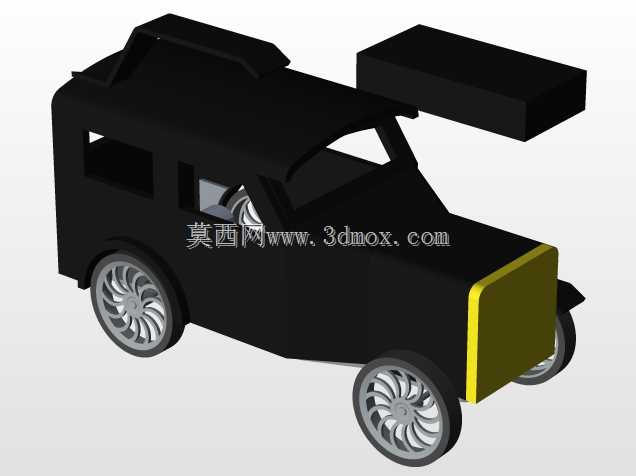

　　本次设计的复古风格玩具小车，核心面向桌面摆件、儿童拼装玩具以及影视道具复刻场景，在结构设计阶段优先兼顾了打印成型的便利性与把玩的结构强度，整体采用分块式结构设计，将车身主体、车顶附件、前部装饰件、车轮组件拆分为独立可装配单元，既降低了一体打印的支撑损耗，也方便后续进行分色喷涂处理。从实际使用场景出发，该款小车可作为桌面文创摆件放置于办公场景，也可作为拼装套件供模型爱好者自行组装上色，同时适配1:32比例的场景沙盘搭配使用，在主题展馆的微缩场景搭建中也能作为复古载具元素使用。

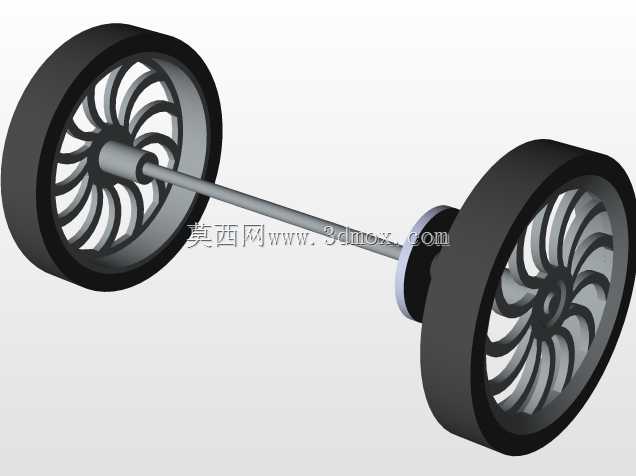

　　在功能特性设计上，车轮组件采用独立转轴结构，轮轴与车身底盘预留0.2mm的装配间隙，保证车轮转动顺畅无卡滞，轮辋部分做了放射状筋条造型，既还原了老式车辆的轮毂特征，也通过筋条结构强化了车轮的径向强度，避免把玩过程中轮辋受力断裂。车身前部的黄色装饰块采用嵌入式安装结构，与车头预留的卡槽过盈配合，无需额外粘接即可固定，同时预留了0.1mm的涂胶间隙，若需要永久固定可在卡槽内涂抹少量模型胶强化连接强度。车顶的独立凸起附件与车身采用定位柱配合，两个定位柱分别对应车身上的定位孔，装配时可快速对位，避免错位。

　　设计思路上全程围绕FDM3D打印的工艺特性做结构优化，所有外露面的拔模角度控制在1度以上，避免打印完成后出现粘模、层纹错位的问题，车身侧壁的窗口采用直切式开口，没有做复杂的曲面翻边，既降低了打印难度，也还原了老式硬派车辆的粗犷造型特征。车身侧面的线条全部采用直面拼接，没有过多的曲面过渡，一方面是为了还原复古方块车的造型特质，另一方面也能减少打印时的支撑用量，打印过程中无需添加内部支撑，仅需在车轮悬空位置添加少量易拆除的线性支撑即可完成成型。

　　外形尺寸方面，整车长度控制在120mm，宽度55mm，高度60mm，属于掌心尺寸的把玩级模型，安装边界上，车轮外沿超出车身侧面3mm，保证车辆放置在平面上时不会出现侧倾，底盘距离放置平面的间隙为5mm，能够适应常见的微缩场景路面起伏，不会出现底盘剐蹭导致无法推行的问题。车顶的独立附件高度为15mm，与车身装配后整体最高点距离平面75mm，放置于多层展示架时，层间预留80mm间隙即可顺利摆放，不会出现顶到上层隔板的问题。

　　在结构细节处理上，车身内部做了2mm的均匀壁厚，既保证了整体结构强度，也避免了壁厚过大导致的打印耗材浪费、打印时间过长的问题，车身内部没有多余的加强筋，仅在轮轴安装位置做了局部加厚，厚度达到4mm，避免轮轴孔在反复拆装车轮的过程中出现开裂。车身与后部的独立方块附件采用磁吸式装配预留位，在两个零件的贴合面分别预留了直径6mm、深度2mm的磁铁安装槽，玩家可自行嵌入钕磁铁实现附件的可拆卸切换，满足不同的造型展示需求。

　　从实际装配验证的角度出发，所有装配位的公差都经过反复调整，过盈配合的位置公差控制在0.15mm以内，间隙配合的位置预留0.2mm的活动间隙，即便是新手玩家也能顺利完成组装，不需要额外进行打磨修配。车轮的轮轴采用直径3mm的标准圆轴设计，玩家可直接使用现成的3mm金属轴或者打印轴进行装配，通用性较强，不需要定制特殊规格的连接件。整车的边角位置全部做了R0.5的圆角处理，避免尖锐边角划伤手部，同时也能减少打印过程中边角翘曲的概率，提升打印成品的良率。
