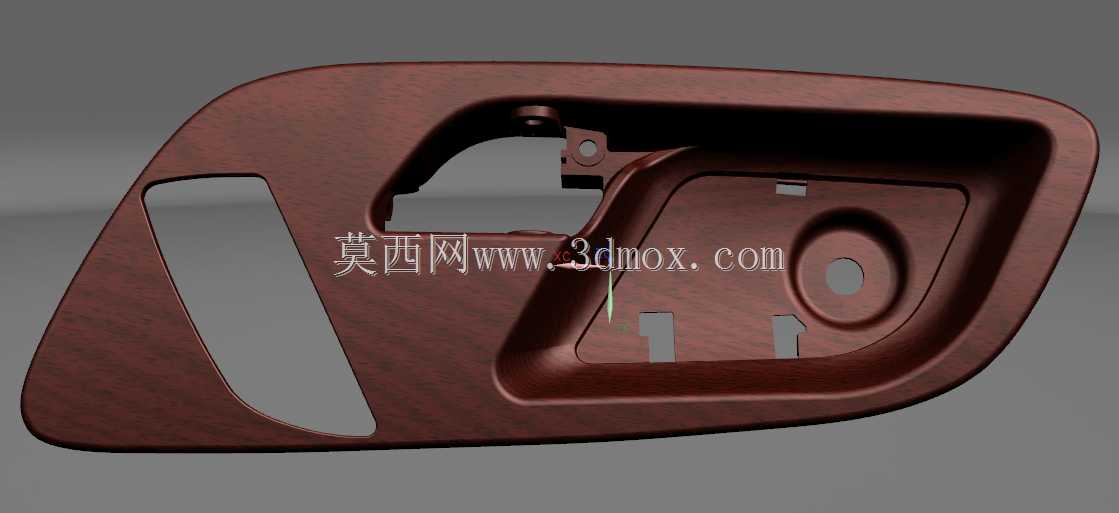

汽车右侧车门内拉手基座结构设计

　　在乘用车车门内饰系统的开发流程中，内拉手基座是连接乘员操作端与门锁解锁机构的核心承载部件，日常使用中需要承受高频次的扳动载荷，同时要适配内饰板的整体造型风格，兼顾操作手感与装配可靠性。这款右侧车门内把手壳体的结构设计，首先围绕实际装车的操作边界展开，乘员在坐姿状态下伸手操作内拉手时，手指的施力角度、握持深度都需要在壳体的型面设计中得到匹配，避免出现操作卡滞、施力别扭的问题，同时要预留足够的手指活动空间，防止冬季佩戴厚手套时操作干涉。

　　从功能特性来看，该壳体作为内拉手总成的安装基体，需要同时集成多个安装点位：首先是拉手转动轴的固定座，设计中采用了带加强筋的凸台结构，轴孔周边做了壁厚加厚处理，避免反复扳动过程中出现轴孔开裂、旷量过大的问题；其次是门锁拉线的走位与固定卡槽，卡槽的位置精度直接影响解锁行程的传递效率，设计中预留了拉线的防脱卡扣位，同时在拉线走向的转折位置做了圆角过渡，防止拉线长期摩擦出现外皮磨损、卡滞的故障；另外壳体上还预留了内饰板卡扣的安装位、车门氛围灯的透光槽位，以及门锁状态指示标识的安装区域，一个零件同时集成多个功能接口，减少了总成的零件数量，提升装配效率。

　　设计思路上采用了反求优化的逻辑，先对标成熟量产车型的拉手壳体受力特性，再结合目标车型的车门内饰板造型做适配调整。首先确定安装基准面，壳体与车门内饰板的贴合面做了整圈的贴合筋设计，既可以保证装配后的贴合间隙均匀，避免出现松动异响，也能在注塑生产时减少翘曲变形。壁厚设计上采用了均匀壁厚的原则，主体壁厚控制在2.5mm，加强筋的厚度控制在主体壁厚的0.6倍，避免注塑过程中出现缩痕、气泡等缺陷，同时在受力集中的转轴位置、拉线固定位置做了局部加厚，并辅以放射状的加强筋连接到壳体的主侧壁，提升整体的结构强度，经过受力仿真验证，在施加150N的操作拉力时，最大应力远低于常用ABS+PC合金材料的屈服强度，满足整车10万次操作的耐久要求。

　　外形尺寸与安装边界方面，该壳体整体轮廓适配右侧车门内饰板的扶手区域造型，外边缘的型面与内饰板的曲面做了G1连续匹配，装配后与周边的内饰件间隙控制在0.5mm以内，面差不超过0.3mm，满足整车内饰的DTS公差要求。安装点位的坐标公差控制在±0.1mm，保证拉手转动时不会与周边的内饰板、扶手盖板发生运动干涉。壳体的操作开口尺寸经过反复验证，宽度方向预留了45mm的手指伸入空间，深度方向匹配成年人手指的握持厚度，操作时拉手的转动行程控制在25mm，既可以保证解锁行程足够，又不会因为行程过大导致操作费力。另外在壳体的边缘位置做了翻边结构，翻边背面设计了减震胶条的粘贴槽，装配后胶条与内饰板背面贴合，能够有效过滤车辆行驶过程中产生的震动异响，提升整车的NVH表现。

　　从材料选型的适配性来看，该壳体的结构设计完全适配汽车内饰常用的改性ABS材料，材料的收缩率、流动性都与壳体的壁厚、浇口位置设计匹配，注塑生产时可以采用单点进胶的方式，浇口位置设置在壳体背面的非外观面，不会影响正面的外观质量。同时壳体上所有的卡扣位、安装柱都做了脱模斜度设计，斜度控制在1度以上，深腔位置的斜度适当加大，避免脱模时出现顶白、拉伤的问题。在细节处理上，所有的棱角位置都做了R0.5以上的圆角过渡，既可以减少注塑时的应力集中，也能避免装配和使用过程中锐边划伤操作人员或者乘员。
