多阶段高风口袋概念风电机组结构设计

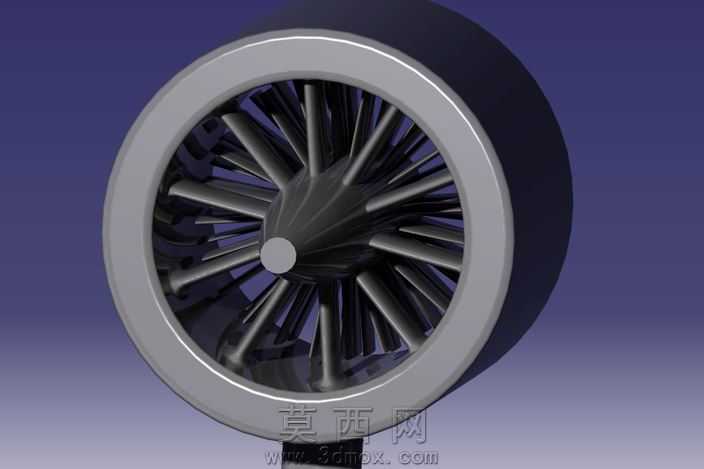

本作品为多阶段概念风电机组的三维建模设计，整体采用环形涵道式外观构型，建模阶段通过参数化特征构建完成各部件的精准造型：首先完成外部环形涵道壳体的建模，采用回转特征生成等壁厚的环形结构，边缘做圆角过渡处理以降低流体流经时的阻力，壳体表面赋予哑光金属质感材质，还原工业级设备的厚重质感。内部轮盘与叶片采用一体化建模思路，叶片沿轮盘周向均匀阵列分布，每片叶片采用翼型截面沿径向扫掠成型，叶片根部与中心锥形导流锥做平滑过渡连接，导流锥采用流线型锥面设计，可引导来流均匀进入叶片做功区域，减少入口处的流体紊流损失。中心轮毂位置做凸台结构设计，用于匹配后续的传动连接结构，叶片表面赋予深灰色哑光工程材质，与外部涵道的浅灰色金属材质形成视觉区分，便于清晰展示内部流道结构。设计思路上针对高风口袋类应用场景做了专属优化，第一阶段采用定子精简结构来对入流进行初步整流，后续两个阶段依次设置导流与做功结构，通过多阶段的流道逐步简化流程，提升风能捕获效率，发电机模块采用后置式布局设计，可直接利用流经涡轮的流体动能完成能量转换，无需额外增设导流结构，大幅压缩了机组整体轴向尺寸。渲染阶段采用渐变紫蓝色背景突出主体模型，通过定向打光凸显叶片的曲面弧度与涵道的环形轮廓，各部件装配关系清晰，无干涉错位问题，整体结构紧凑，适配小尺寸高风速的应用场景，可作为小型风能收集装置的概念验证方案，也可用于相关流体机械的教学演示与结构参考。
