ДПР-42微型有刷直流电机三维模型

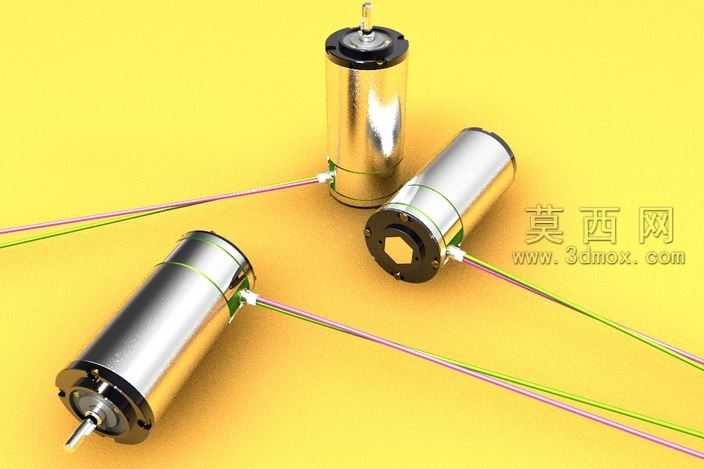

本模型为ДПР-42型微型有刷直流电机的三维数字化建模成果，建模过程中严格参考该型号电机的官方公开尺寸参数，在SolidWorks软件中完成全参数化结构搭建，完整还原了该款电机的所有核心结构特征。模型首先构建了电机的金属外壳主体，采用薄壁圆柱拉伸特征搭配两端端盖的装配结构，还原了金属机壳的亮面镀铬质感，材质参数设置中调整了金属反射率与粗糙度参数，模拟出真实不锈钢机壳的高光反射效果。针对电机的输出轴部分，建模时还原了不同输出形式的轴端结构，包含光轴输出与内六角孔输出两种端盖结构，轴体与端盖的轴承配合位做了精确的公差预留，还原了实际产品的装配间隙。电机的出线部分采用扫掠特征构建多股导线模型，导线外皮分别设置了不同的色彩材质，还原了实物的出线标识特征，导线与机壳的连接部位做了密封结构的细节还原，包括出线口的护套结构都做了精细化建模。模型内部的转子、定子、换向器、电刷等核心结构都做了完整的内部装配还原，可通过剖面视图查看内部的绕组排布与磁钢安装结构，所有零件都添加了对应的配合约束，可实现输出轴的旋转运动仿真。渲染阶段采用暖黄色纯色背景，搭配三点布光方案，主光从侧上方打亮电机主体突出金属质感，辅光弱化阴影死黑区域，轮廓光勾勒电机边缘提升立体感，最终渲染效果清晰呈现了电机的外观细节与结构特征，可用于电机产品的演示动画、教学课件、机电产品装配仿真等场景使用。
