轻量化飞钓渔轮卷轴结构设计方案

　　飞钓卷轴作为飞蝇钓法的核心配套部件，其结构设计直接决定作钓过程中的出线顺畅度、收线阻尼手感以及长时间户外使用的可靠性，不同于普通纺车轮、水滴轮的传动结构，飞钓卷轴更侧重无阻碍出线的线性表现，以及大直径线杯带来的低阻力绕线效果，适配飞钓特有的抛投发力逻辑。从实际应用场景来看，这类卷轴主要适配淡水溪流、浅滩飞钓作业，面对的使用环境多为潮湿、多砂砾的户外水域，因此结构设计上首先考虑了外露部件的抗污性能，整体采用无复杂嵌套的开放式轮架结构，减少砂砾进入转动副的卡滞风险，日常维护仅需简单擦拭转动接触面即可完成保养，无需拆解复杂的传动齿轮组。

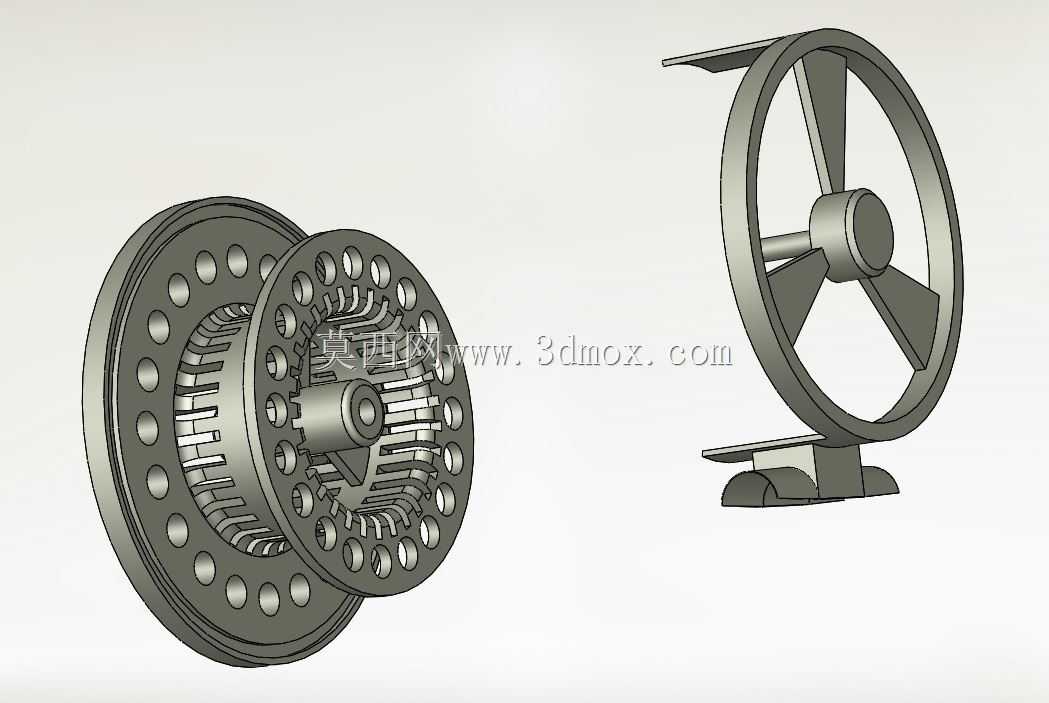

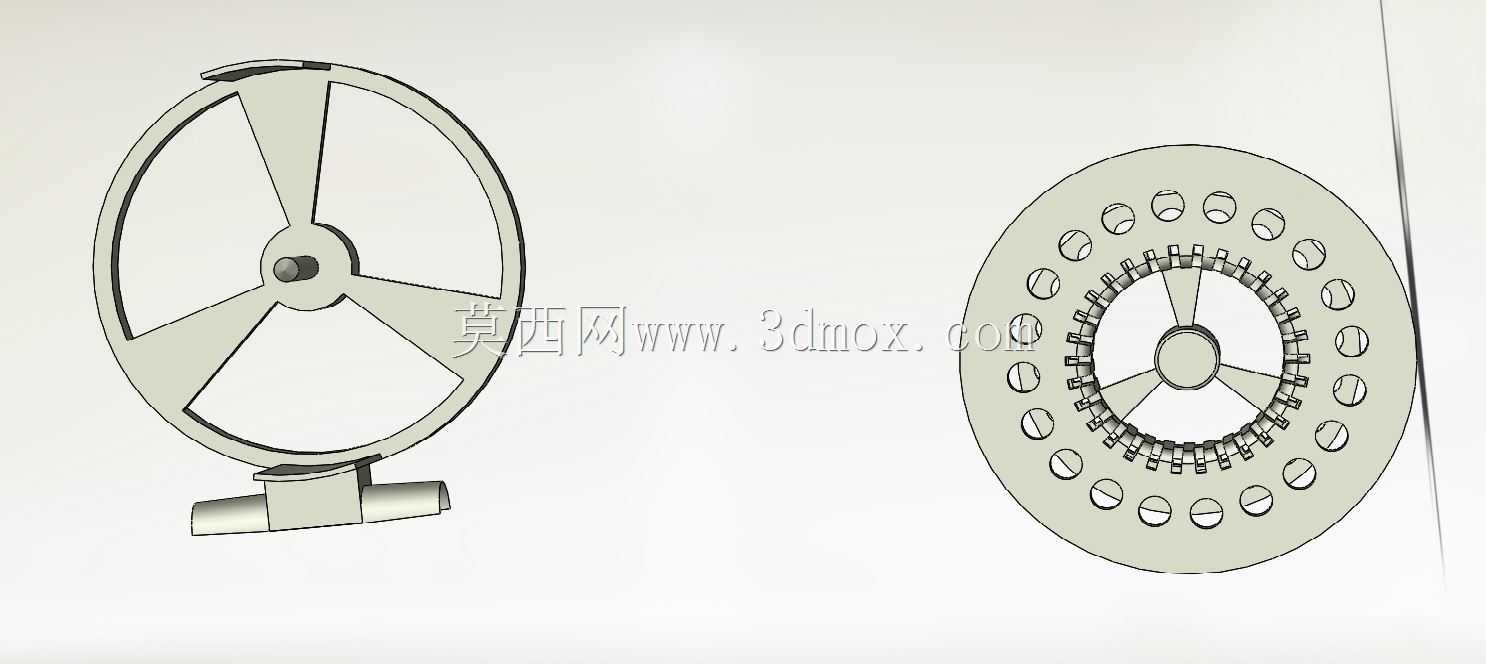

　　从功能特性层面拆解，该卷轴采用双侧辐板式线杯结构，线杯外圈均匀排布的圆形镂空并非单纯的减重设计，一方面能够在绕线过程中快速沥干钓线携带的水分，避免钓线长期闷存于密闭线杯内出现老化脆化问题，另一方面镂空结构能够在快速出线时形成均匀的空气阻尼，避免出线速度过快导致的炸线问题，搭配轮架上下延伸的挡线支臂，能够在抛投和收线过程中限制钓线的摆动幅度，减少钓线与轮架边缘的摩擦损耗。轮体中心的转动副采用短轴支撑结构，轴段长度仅为线杯宽度的三分之一，既保证了线杯转动的同轴度，又减少了轴与轴套之间的接触摩擦面积，即使在低温环境下使用，也不会因为润滑脂粘度上升导致转动阻尼明显增大。

　　设计思路上优先考虑了手持操作的人机适配性，轮架底部的安装座采用贴合钓竿轮座的弧面结构，安装时无需额外加装适配垫片，即可通过标准轮座卡扣完成固定，安装后整体重心与钓竿轴线重合，长时间持竿抛投不会出现明显的重心偏移导致的手腕疲劳。线杯的容线槽深度经过适配计算，能够容纳标准号数的飞钓主线加上足够长度的前导线，满足中小型溪流鱼类的搏鱼出线余量需求，轮体边缘做了圆弧倒钝处理，即使在快速收线时手指误触轮体边缘，也不会出现割手的问题，适配飞钓过程中常用的手指控制线杯转速的操作习惯。

　　从安装边界与尺寸适配来看，该卷轴整体轮径控制在常规飞钓轮的通用尺寸区间内，安装座的卡槽宽度匹配市面上绝大多数飞钓竿的轮座规格，无需对钓竿进行改装即可直接替换安装，整体厚度控制在合理范围内，安装后不会与钓竿的导眼产生位置干涉，抛投过程中钓线能够顺畅通过所有导眼不会剐蹭轮体。转动结构的阻尼可以通过中心轴端的锁紧旋钮进行微调，使用者可以根据作钓时的水流情况、目标鱼种的冲击力调整出线阻力，既能够在中鱼后提供足够的泄力保护钓线，又不会因为阻尼过大导致钓线被鱼拉断。整体结构没有采用多余的装饰性部件，所有外露结构均服务于实际使用功能，辐板式的轮架支撑结构在保证整体结构强度的前提下，尽可能降低了整体重量，长时间携带徒步往返钓点也不会增加过多的装备负重。
