带圆弧过渡面的L型物料导向坡道结构

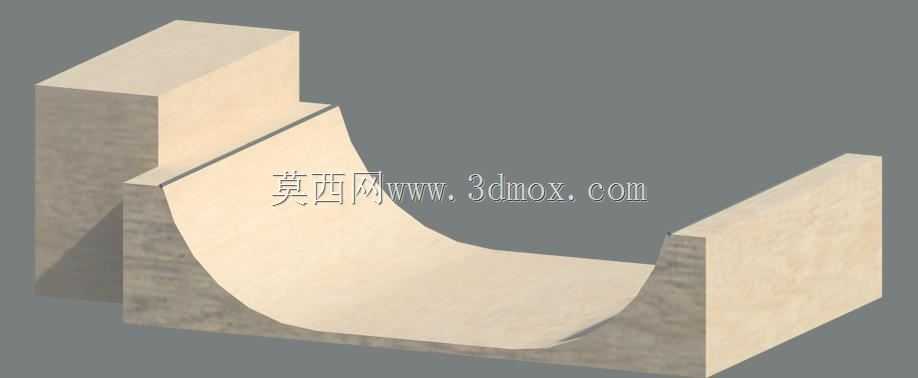

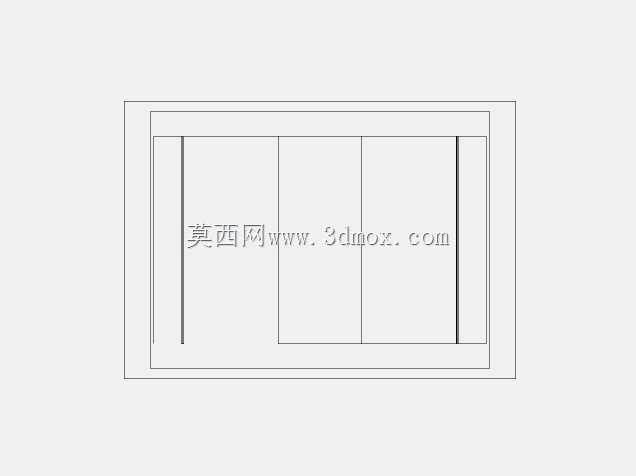

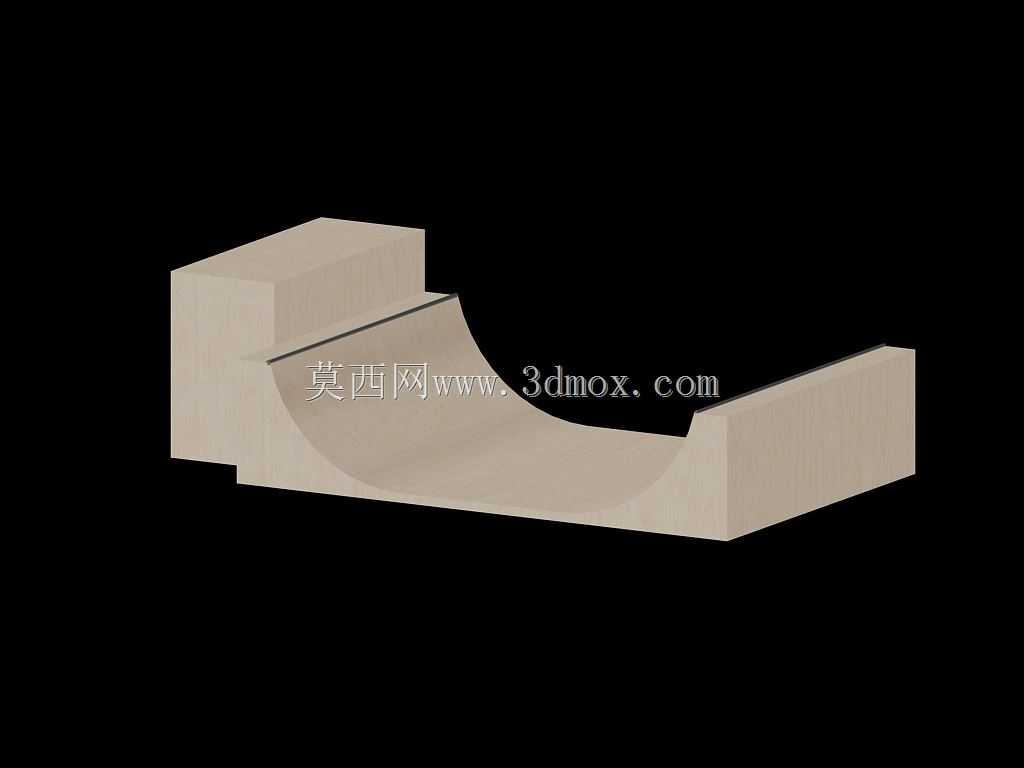

　　这类带内凹圆弧过渡面的L型坡道构件，在轻型物料输送线、工位间物料流转、小型工装上下料工位的应用场景十分普遍，很多人在做线体布局时容易忽略这类衔接构件的细节设计，往往直接用直角折弯件替代，实际投产之后才会发现卡料、物料磕碰损伤、滑动阻力过大等一系列问题。从结构形态来看，该构件采用L型一体式布局，竖直段作为侧向挡边与安装基准，水平段作为承载滑动面，两段衔接位置做了大半径内凹圆弧过渡，没有尖锐的直角转折，这一设计的核心作用是消除物料滑动过程中的卡顿点，让柱状、块状、带圆角的小型工件能够顺着弧面顺滑滑落，不会在转角位置出现卡滞、弹跳的情况。

　　在实际功能设计上，竖直挡边的高度需要匹配对应输送物料的最大轮廓尺寸，通常要比物料重心高度高出15到20毫米，避免物料在滑动过程中从侧向倾覆掉落；水平承载段的宽度则要比物料的最大宽度多留出10毫米左右的侧向间隙，既不会因为间隙过大导致物料偏斜卡滞，也不会因为间隙过小让物料和侧壁产生持续摩擦增大滑动阻力。圆弧过渡段的半径取值是整个设计的核心参数，不能随意设定，需要结合物料的最小外形尺寸、滑动摩擦系数来计算，半径过小会让物料在转角处出现瞬时的速度突变，容易让脆性物料出现磕碰掉角的问题，半径过大则会增加整个构件的整体长度，占用更多的安装空间，很多新手设计时容易把圆弧半径做的过小，现场调试时反复打磨修配弧面，反而浪费更多的加工与调试时间。

　　从安装边界来看，这类坡道构件通常采用后侧挂装或者底部支撑的安装方式，竖直段的背面需要加工对应的安装孔位，孔位的间距要匹配现场型材架或者设备机架的安装孔距，避免出现孔位对不上需要现场重新打孔的情况；水平段的末端需要和下游的接料工位或者输送皮带保持3到5毫米的高度差，不能直接和下游面齐平，否则容易出现物料卡入接缝的问题。整个构件的壁厚选择也需要结合承载物料的单重、坡道的倾斜角度来确定，针对单重1公斤以内的轻型工件，采用普通板材折弯或者机加工即可满足强度要求，如果是承载更重的金属工件，则需要在承载面的背面增加加强筋结构，避免长期受物料冲击出现板面变形的问题。

　　在实际工况使用中，这类坡道的倾斜角度通常设置在15度到30度之间，角度过小会让物料滑动速度过慢，甚至出现停在坡面上的情况，角度过大则会让物料滑动速度过快，冲到下游工位时产生过大的冲击，容易撞坏工件或者下游的检测元件。圆弧过渡面的表面粗糙度也有明确要求，不能过于粗糙增大摩擦阻力，也不能过于光滑让物料速度失控，针对普通的塑料、金属工件，常规的机加工或者板材折弯表面就可以满足使用要求，如果是输送表面容易划伤的精密工件，则需要在承载面粘贴一层薄的耐磨防滑胶层，既降低物料和坡面的硬接触磕碰，也能适当控制滑动速度，避免工件冲落。

　　很多设计人员在做这类构件时，容易忽略竖直挡边和水平承载面的垂直精度，如果两段的垂直度偏差过大，会导致整个坡道出现侧向倾斜，物料滑动时会持续贴向一侧的挡边，增大滑动阻力甚至出现卡料，所以在加工时需要保证两段的垂直度公差控制在0.1毫米每百米范围内，安装时也要用水平仪校准整个坡道的侧向水平度，避免出现侧倾。另外在坡道的进料端，通常会做一个小的外倾倒角，方便上游的物料顺利导入坡道，不会在入口位置被端面挡住。这类结构虽然看起来简单，但是在生产线的物料衔接环节起到的作用十分关键，细节参数的合理性直接影响到整个线体的运行流畅度，很多生产线的小故障频发，往往就是这类不起眼的衔接构件设计不合理导致的，在建模阶段就把各个参数匹配到位，能够大幅减少后期现场调试的工作量，也能降低生产过程中的故障停机概率。
