在各类需要空间交错轴动力传递的机械设备中,这类直角输出的伞齿轮传动结构是非常常见的动力换向单元,不同于平行轴的圆柱齿轮传动,它能在紧凑的安装空间内完成90度方向的动力转向,大幅缩减设备整体的排布空间。日常做设备布局的时候,很多场景下动力源的输出方向和执行端的输入方向呈垂直交错状态,比如轻工生产线的转角输送机构、小型包装设备的动力分路单元、非标自动化设备的工位动力传递模块,还有部分小型农用机具、食品加工机械的传动段,都会用到这类结构,它不需要额外加装复杂的换向组件,靠一对啮合的伞齿轮就能完成扭矩的垂直传递,传动效率比蜗轮蜗杆结构更高,运行过程中的发热也更小,适合中低转速、中等扭矩的连续传动场景。

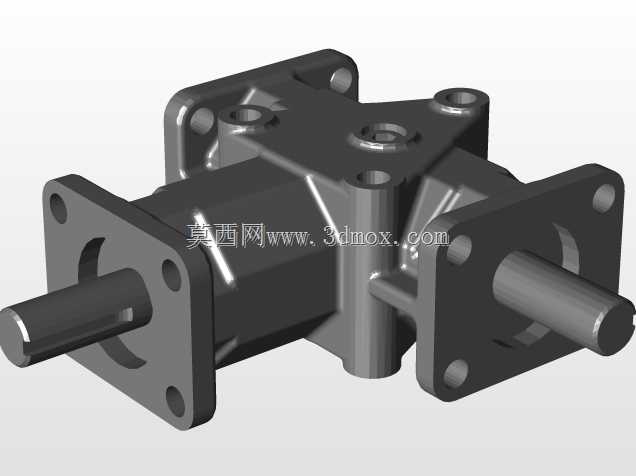

从结构设计的角度看,这个传动单元采用一体式铸铝壳体的设计思路,壳体两侧的输出端都做了方形法兰安装面,法兰面上预留了四个通孔安装位,安装时可以直接通过螺栓把整个传动单元固定在设备的安装基板上,不需要额外设计复杂的安装支架,两个输出轴都采用伸出式光轴设计,轴端可以根据实际使用需求加装联轴器、同步轮或者链轮,适配不同的动力接入和输出形式。壳体上方预留的多个螺纹孔位,一方面是用于壳体合箱后的紧固,另一方面也可以作为注油孔、透气塞的安装位,日常维护的时候可以通过这些孔位补充润滑脂,检查内部齿轮的啮合状态。
设计这类结构的时候,首先要考虑的是伞齿轮的啮合间隙调整,壳体内部的轴承安装位需要预留一定的调整余量,装配时可以通过轴承端盖的垫片厚度来调整两个伞齿轮的轴向位置,保证轮齿的啮合接触斑点处于合理区间,避免运行过程中出现偏载、打齿的问题。两个输出轴的支撑都采用深沟球轴承,能够同时承受径向载荷和少量的轴向载荷,匹配伞齿轮传动过程中产生的轴向分力,保证轴系运行的稳定性。壳体的加强筋结构沿着轴系受力方向布置,在不增加壳体整体壁厚的前提下提升壳体的结构刚度,避免传动过程中壳体出现形变导致齿轮啮合错位。
关于安装边界的尺寸把控,这类小型换向传动箱的整体外廓尺寸控制得非常紧凑,两侧法兰的安装孔距是选型时首先要核对的参数,要和设备安装位的预留孔位完全匹配,输出轴的轴径、伸出长度也要和后续连接的传动件内孔尺寸适配,安装时要保证输入轴和动力源的输出轴同轴度误差在允许范围内,输出轴和负载端的连接也要保证同轴,避免额外的径向力作用在轴端,缩短轴承和齿轮的使用寿命。实际应用中,这类传动单元的传动比通常为1:1,也就是输入和输出的转速保持一致,主要作用是完成动力的换向传输,如果需要不同的传动比,也可以通过调整两个伞齿轮的齿数来实现,但要注意核对壳体内部的安装空间,避免大齿数齿轮和壳体内壁出现干涉。
在实际选型应用的时候,还要根据传递的扭矩大小核对齿轮的模数和齿宽,确保轮齿的接触强度和弯曲强度满足负载要求,润滑方式通常采用脂润滑,不需要复杂的油路设计,维护起来非常方便,适合在一些没有集中润滑系统的小型设备上使用。壳体的表面做了氧化处理,具备一定的防锈能力,能够适应普通车间的工作环境,如果是在潮湿或者有腐蚀性的环境下使用,还可以更换不锈钢材质的轴件和表面做防腐涂层的壳体,提升整体的环境适应能力。
