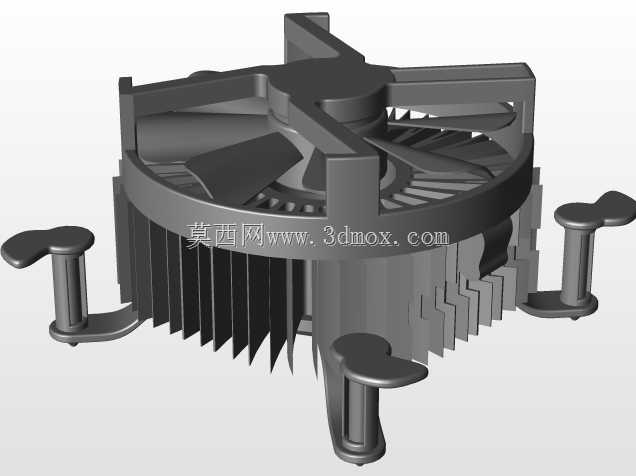

带安装卡扣的CPU散热风冷结构

　　日常做消费电子散热结构选型的时候，这类下压式风冷散热结构是ITX紧凑型装机、嵌入式工控板散热方案里的高频选项，很多刚接触结构设计的工程师容易忽略安装结构与周边元件的干涉问题，这个模型刚好把实际量产中常用的卡扣式固定结构做了完整还原，能直接用来做装配干涉校验参考。先从实际安装场景说，这类散热结构主要适配台式机CPU、嵌入式工控主板主芯片、小型工业控制板卡的功率器件散热，适用的芯片热功耗大多在65W以内，不需要额外搭建复杂的水冷回路，靠自身鳍片的对流换热就能把芯片结温控制在额定工作区间，在无风道的密闭小型工控机箱里也能靠自身风扇的下压气流带走鳍片热量，同时顺带吹过主板周边的供电元件，兼顾周边器件的辅助散热。

　　从功能特性上拆解，这个结构分为三个核心功能段：最上方的轴流风轮段，采用多叶片斜切设计，叶片的出风角度经过匹配，能让气流垂直向下吹入下方鳍片间隙，不会出现气流在鳍片上方乱流逸散的问题；中间的环形鳍片阵列，采用等间距放射状排布，鳍片厚度控制在0.3mm左右，相邻鳍片的间隙在1.2mm，这个间隙尺寸是平衡散热面积和风阻的常用取值，间隙太小会导致风阻陡增，风扇风压不够的话气流穿不透鳍片，间隙太大又会浪费散热面积，降低换热效率，鳍片根部和中心的基座采用一体衔接结构，减少接触热阻，基座底面是平整加工面，实际装配时需要搭配导热硅脂填充和芯片表面的微观间隙，降低界面热阻；下方的四个弹性安装卡扣，是这类民用级散热最常用的固定结构，卡扣的柱身带限位台阶，装配时对准主板上的四个安装孔位按压，卡扣底端的倒钩结构就会卡入主板孔位的背面，不需要额外打螺丝或者安装背板，拆装效率比螺丝固定结构高很多，适合批量组装的生产线作业，卡扣的弹性臂做了减薄处理，能提供合适的扣合压力，既不会因为压力太大压坏芯片基板，也不会因为压力太小导致散热基座和芯片表面贴合不紧密，出现热阻飙升的问题。

　　再说到设计思路上的细节，很多新手建模的时候容易把鳍片做成完全等长的放射状，这个模型里的鳍片做了分段错位设计，靠近卡扣安装位的鳍片做了切短处理，预留出卡扣的活动空间，避免装配时卡扣和鳍片发生干涉，同时四个卡扣的安装位置刚好对应主流LGA115X、LGA1700平台的孔位间距，安装边界的控制很贴合实际量产要求：整个散热结构的总高度控制在60mm以内，横向最大直径不超过90mm，安装后不会遮挡主板的内存插槽位，也不会和机箱侧盖产生干涉，卡扣的活动行程预留了3mm的余量，能兼容不同厚度的主板基板，不会因为主板厚度公差导致扣合不到位。风轮的中心轮毂做了配重结构设计，实际量产时这个位置会做动平衡校正，避免风扇高速转动时出现震动噪音，风轮外圈的防护框架和鳍片外圈做了卡扣衔接，不需要额外打胶固定，方便后期拆解清理鳍片缝隙里积的灰尘。

　　从实际选型的角度说，这类结构的散热能力和风扇转速、鳍片总换热面积直接相关，这个模型的鳍片总换热面积大概在0.12㎡左右，搭配转速2000转左右的静音风扇，就能满足65W TDP芯片的散热需求，运行噪音能控制在25分贝以内，适合对噪音有要求的办公主机、嵌入式工控设备场景。建模的时候要注意几个公差配合的细节：卡扣柱身和安装孔的配合间隙要控制在0.2mm以内，间隙太大会导致散热结构安装后出现晃动，长期使用下因为震动导致贴合面出现间隙，热阻上升；鳍片和风轮下方的出风面要预留2mm的进风间隙，不能让风轮直接贴到鳍片上，否则会出现风轮擦碰鳍片的异响；基座底面的平面度要控制在0.05mm以内，平面度太差的话，就算涂了导热硅脂也没法完全填充间隙，会导致散热效率打折扣。另外这个结构的四个安装卡扣是对称设计，建模的时候可以先做单个卡扣的特征，再通过环形阵列完成其余三个的建模，能减少重复建模的工作量，同时保证四个卡扣的位置度公差，避免出现某个卡扣对不准孔位的问题。鳍片的建模可以采用阵列加切除的方式，先做出单片鳍片的截面轮廓，再绕中心轴做放射状阵列，之后对靠近卡扣位置的鳍片做切除避让，就能快速得到完整的鳍片结构，不需要逐片绘制，能提升建模效率。
