英标R型汽车轮毂紧固螺母三维设计

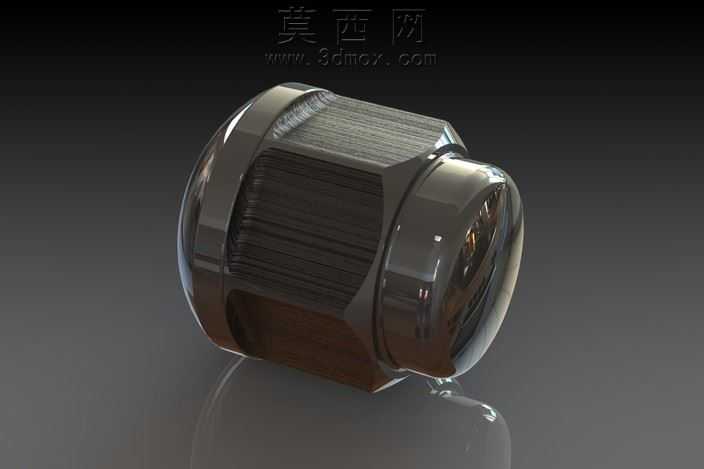

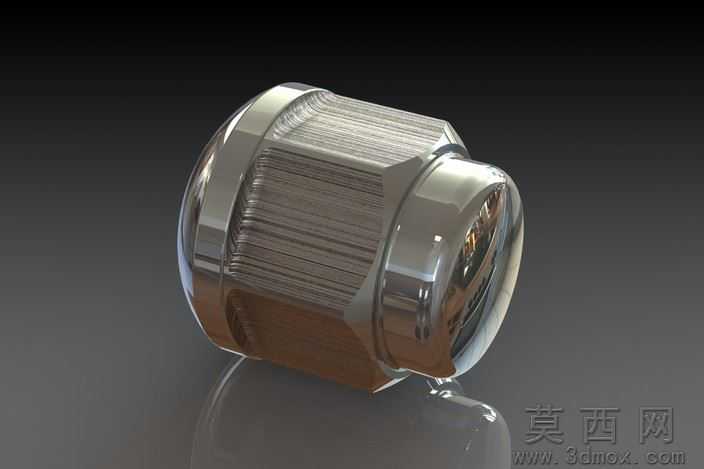

本次建模的是适配EP3标准的英制R型车轮螺母，建模阶段首先参考2003版英国车轮紧固件标准，结合实物测绘的轮廓尺寸搭建基础参数化模型，先绘制螺母主体的回转截面草图，通过回转命令生成带圆弧端盖的主体基体，再针对中段的防滑滚花结构，采用圆周阵列的方式生成等距分布的竖向防滑齿，齿形角度与深度参考实际使用的防滑握持需求设定，保证安装时扳手咬合不会出现打滑问题。模型的六角驱动端严格遵循标准紧固件的对边尺寸公差范围，棱角处做了微小的工艺倒角，既还原实际零件的加工特征，也避免渲染时棱角出现生硬的黑边。材质设定上选用汽车紧固件常用的镀锌合金钢材质，基础材质参数调整为金属度0.9、粗糙度0.35，滚花区域单独赋予更高粗糙度的材质，模拟滚压加工后的哑光金属质感，端盖的圆弧曲面做了轻微的抛光效果，还原镀锌层的微反光特性。渲染阶段采用三点布光方案，主光从侧上方45度角打亮螺母主体轮廓，辅光补亮暗部的滚花细节，背光勾勒出螺母边缘的金属高光，地面添加微弱的反射效果，让模型呈现出放置在工作台面的真实质感。结构设计上还原了该款螺母的封闭端结构，既可以保护螺栓端部不受泥水侵蚀，也能在紧固时提供更均匀的压紧力，内部螺纹区域做了简化处理保留安装导向的倒角特征，整体模型兼顾了标准件的参数准确性与展示用的视觉表现力，可用于汽车维修教学、紧固件产品展示、装配模拟演示等场景。建模过程中针对实物未标注的公差，参考通用汽车紧固件的行业标准做了合理设定，保证模型的装配适配性符合实际使用要求，所有结构特征都对应实际加工工艺，没有出现无法生产的异形结构。
