3R系统旋转卡盘防护堵头结构设计

　　在精密工装夹具的日常使用中，旋转卡盘和基准板属于高频换产、反复装夹的核心部件，其定位孔、基准槽和连接接口一旦进入切屑、研磨液、粉尘或冷却杂质，就会直接影响重复定位精度，严重时还会造成夹紧机构卡滞、接触面压伤和零点漂移。3R系统旋转卡盘/板用堵塞塞子，正是针对这类工位在闲置、转运、清洗或非加工状态下的防护需求而设计。

　　从实际产线场景看，这类堵头常见于电极加工、模具制造、小型精密零件铣削、电火花装夹以及自动化托盘交换环节。操作人员在拆下工件或托盘后，往往需要对卡盘表面进行吹气、擦拭和冷却液清理；如果定位接口裸露，细小铝屑、钢屑很容易随气流进入配合区域。塞子装入后，可将关键孔位与外部污染物隔开，使后续重新装夹时基准面更容易恢复到稳定接触状态。

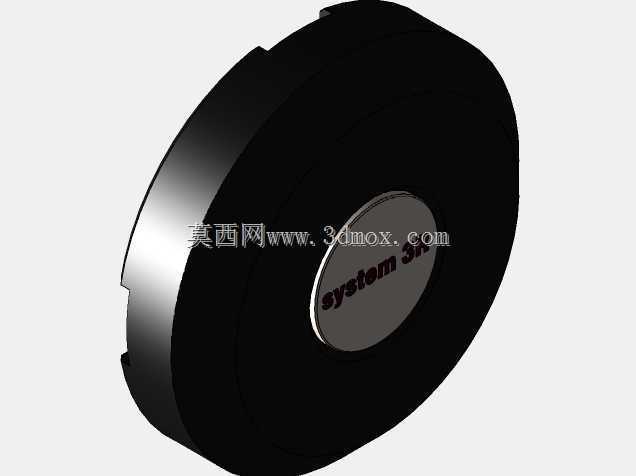

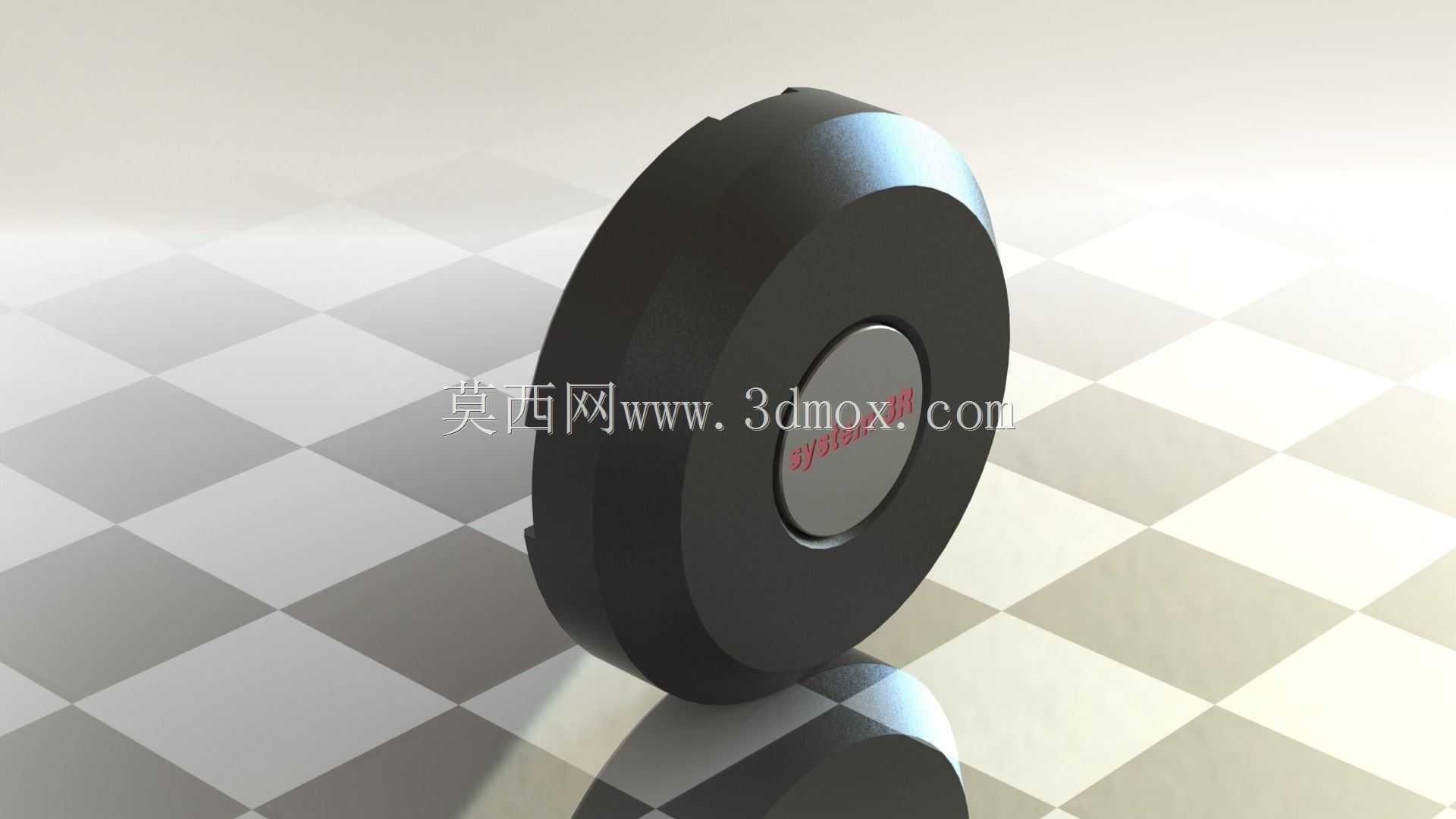

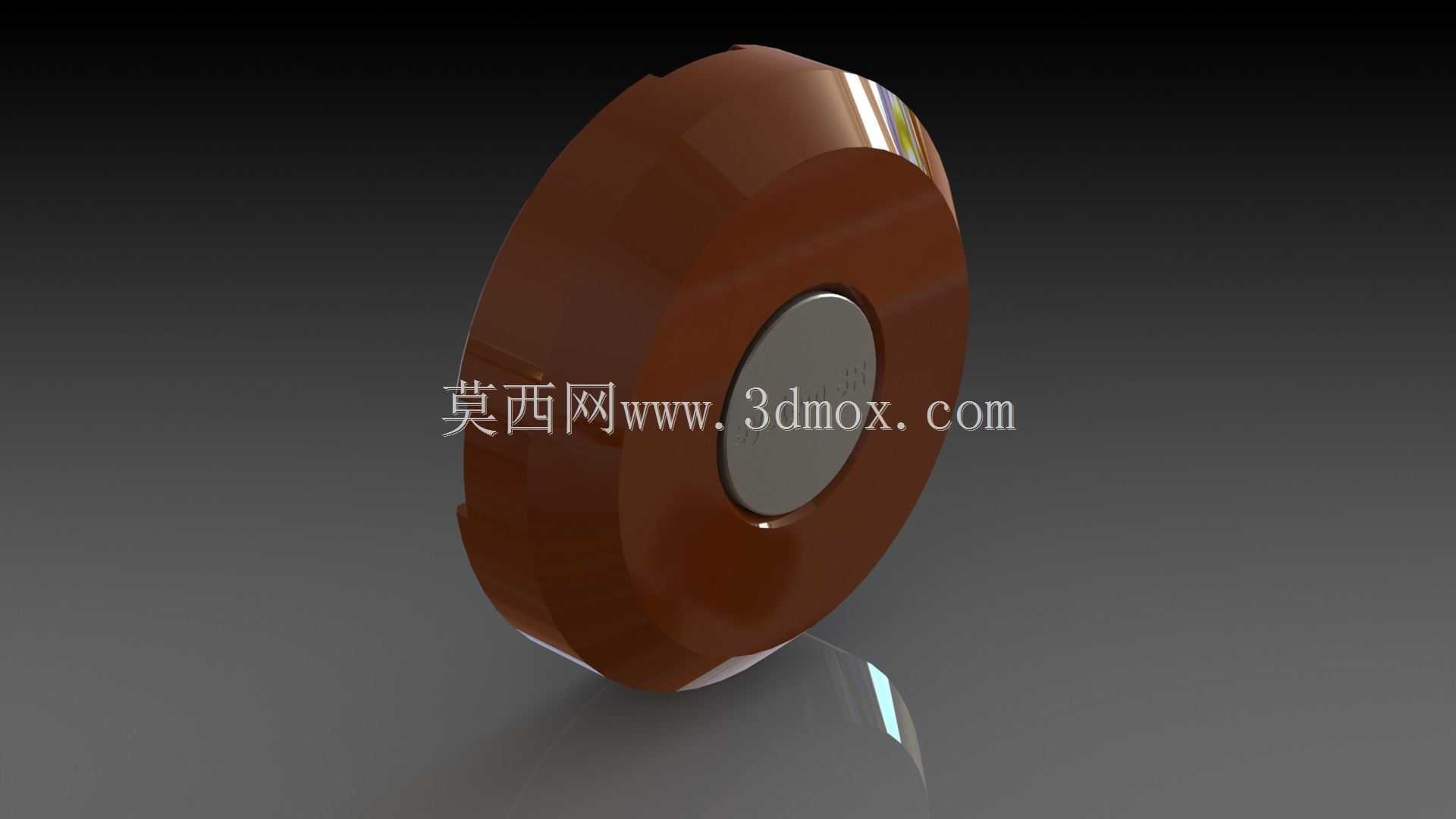

　　该零件外形采用圆盘式封堵结构，主体轮廓厚实，边缘带有与安装边界相适应的止口和台阶。设计时并没有把它做成简单平面盖，而是通过外圈环形侧壁包覆接口区域，使封堵范围不只覆盖中心孔，还能保护周边配合端面。中部圆形区域形成明显的层级凹陷，既可以作为取放时的识别面，也能在结构上增加刚性，减少薄板件受压后变形的可能。外圆与端面之间设置过渡圆角，可避免清洁、插拔过程中锐边划伤操作人员或卡盘表面。

　　功能结构上，堵头的核心作用是“封住、定位、便于取放”。封住，依靠的是与3R旋转卡盘/板接口相匹配的外缘轮廓和贴合面；定位，则依赖台阶面与孔口或基准边界形成稳定接触，防止塞子在防护状态下偏位；便于取放，则通过圆盘外形和中部凹位实现，操作人员可以用手指捏住侧边，也可借助小型吸附或勾取工具快速拆卸。对于需要频繁切换工件的工位，这种结构比临时使用胶带、棉布或普通盖板更可靠，也不会留下残胶或纤维。

　　从建模思路来看，外形虽然简洁，但尺寸控制重点集中在配合边界。首先要依据卡盘/板裸露接口的直径、深度和周边避让空间确定塞体基本外径，外径过小会失去防护覆盖，过大则可能与相邻夹具、压板或托盘边缘干涉。其次，封堵段的轴向高度需要覆盖孔口危险区域，同时不能伸入卡盘内部过多，以免触碰夹紧销、弹簧或定位机构。台阶厚度应保证塞子在平放、堆叠和轻微按压时不产生明显翘曲；外圈侧壁则需要保留一定拔模斜度，便于实际加工和装配。

　　安装边界方面，该堵头适用于处于停用或待装状态的3R旋转卡盘/板，安装前应将定位面、孔口和密封贴合区清理干净，避免切屑被压在配合面之间。塞入动作以垂直压入为主，不建议斜向敲击；拆卸时应沿轴向均匀施力，防止硬撬造成卡盘基准面损伤。若在自动化料库中使用，还要确认塞子外形与机械手夹爪、托盘站位以及料盘间距之间留有足够间隙，避免因堵头外凸过多导致取放碰撞。

　　结构细节上，圆盘背面的配合面应保持平整，不宜设置多余筋条，因为防护件本身需要与卡盘表面形成稳定贴合；正面则可通过同心圆造型提高辨识度，使操作者在多套夹具并排摆放时快速判断封堵状态。材料选择倾向于具备一定韧性和耐磨性的工程材料或表面处理金属件，既要有足够硬度维持形状，又不能因硬度过高而损伤高精度基准面。对于长期接触切削液的环境，还需考虑耐油、耐乳化液和反复清洗后的尺寸稳定性。

　　在维护层面，堵头本身属于辅助防护件，却直接关系到夹具精度保持。使用过程中应定期检查外圆、台阶和贴合面是否出现毛刺、裂纹、明显磨亮或材料收缩；若发现塞子松动、覆盖不全或清洁后仍有杂质进入接口，就应及时更换。通过这种小零件的标准化配置，可以减少卡盘拆解清理频次，降低定位面意外损伤风险，使3R旋转卡盘/板在多品种、小批量精密加工场景中保持更稳定的装夹状态。
