真空工艺用环氧树脂拦截集水罐体结构

　　在复合材料真空导入、树脂脱泡这类负压工艺现场，不少一线调试人员都遇到过真空泵进树脂的故障——轻则泵油乳化、真空度掉压，重则转子卡滞直接报废泵体，这类故障的维修成本往往不低，还会直接打断生产节拍，而这款罐体结构就是串接在真空泵与复合材料成型工位之间的核心防护部件，专门用来拦截混在气流中的环氧树脂液滴、冷凝水汽，避免杂质进入泵腔破坏真空系统的稳定性。

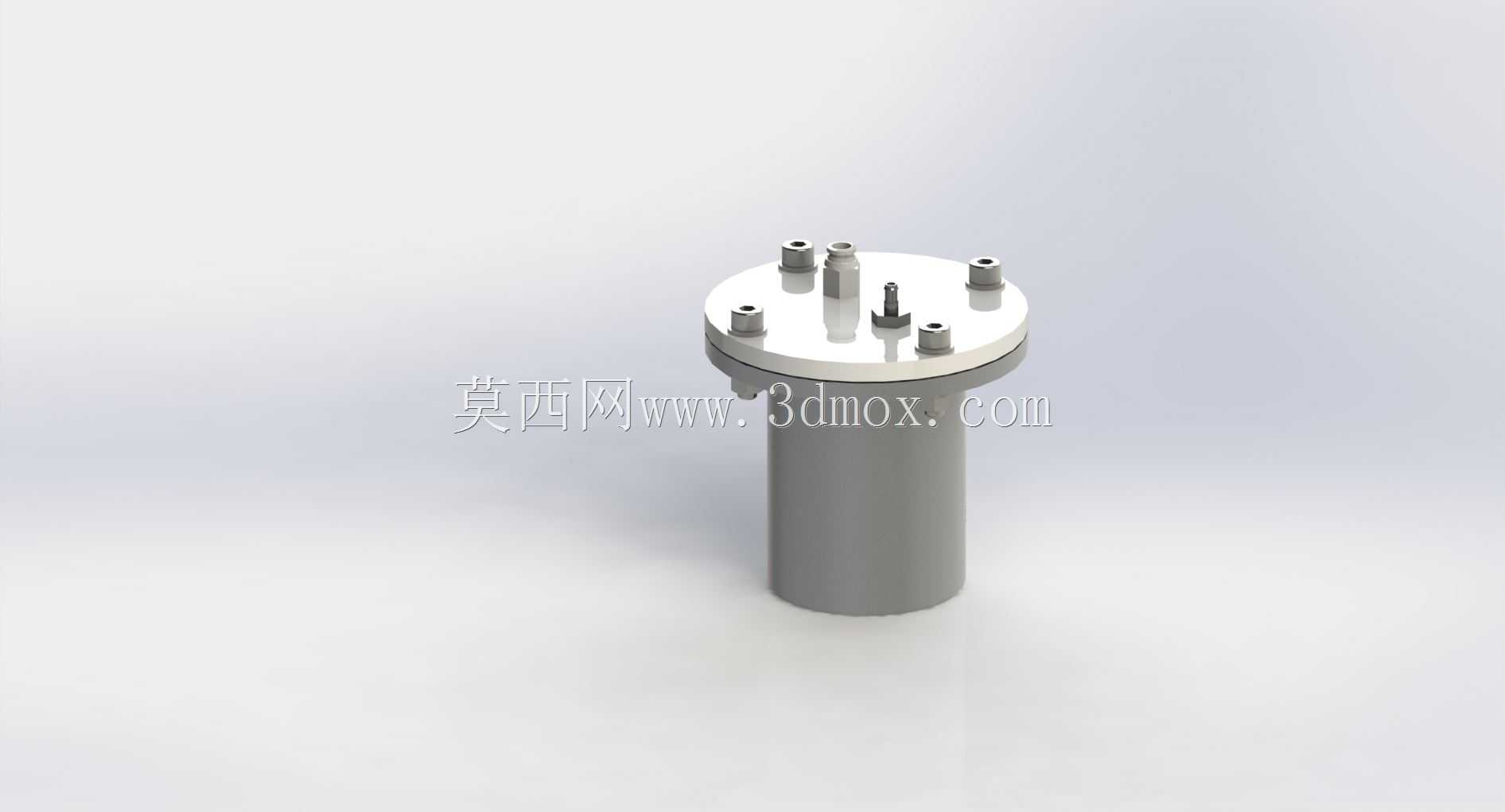

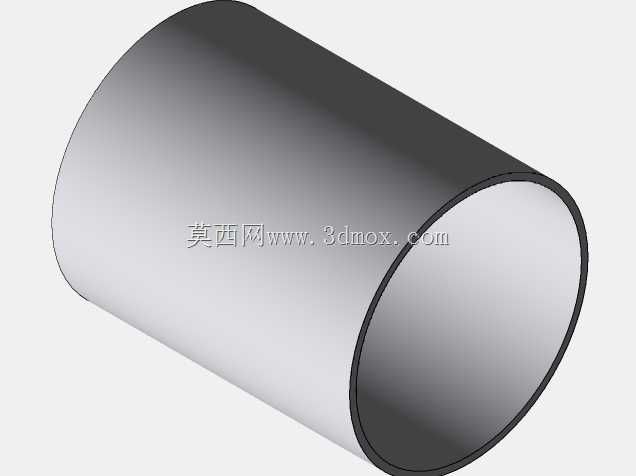

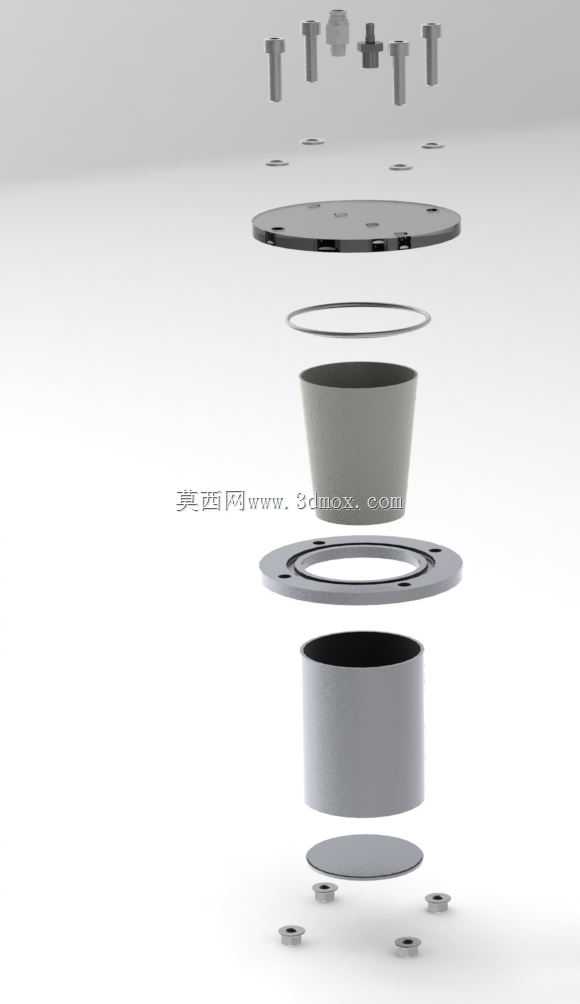

　　从实际使用的工况来看，这类罐体通常安装在真空管路的最低点位置，因为负压管路中裹挟的树脂雾滴、水汽会随着气流流动，在遇到温度更低的罐壁时会自然凝结，顺着罐体内壁流到罐底储存，不会被气流继续裹挟带入后端的真空泵。整个罐体采用立式圆柱结构设计，这种形态的优势很明显：一是圆柱壳体的承压能力均匀，在长期承受-0.09MPa以上的负压工况下，不会出现方形壳体容易发生的侧壁凹陷变形问题，壁厚不需要做的过厚就能满足结构强度要求，能有效控制整体重量；二是立式布置的占地面积小，在车间管路排布时不需要占用过多的地面空间，不管是固定在设备支架上还是直接落地安装都很方便。

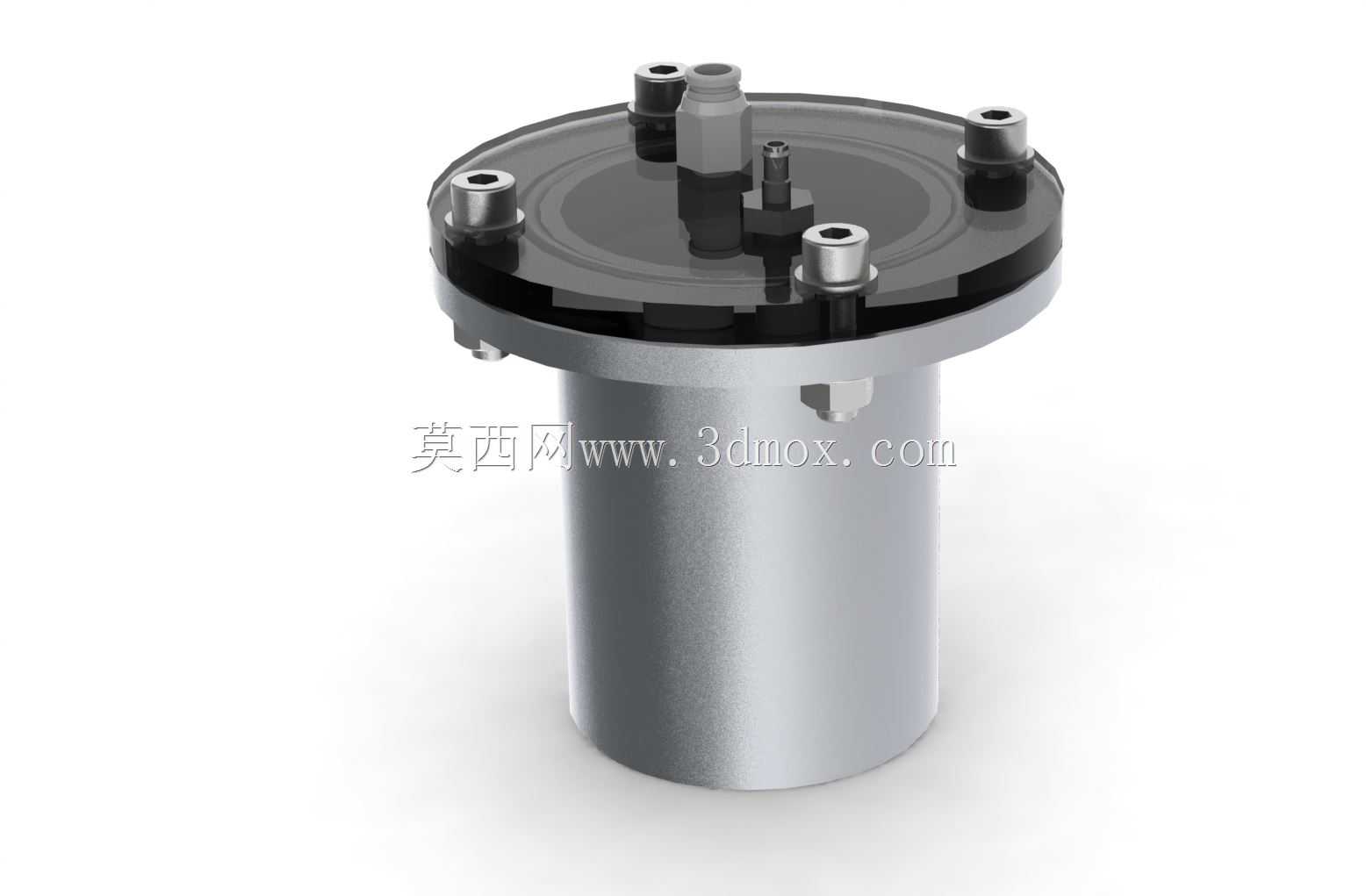

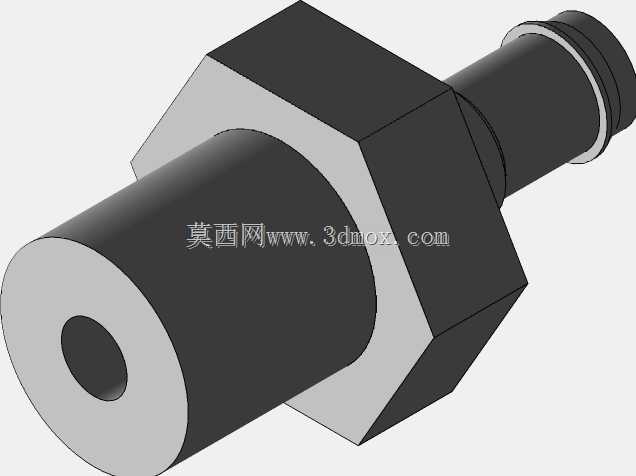

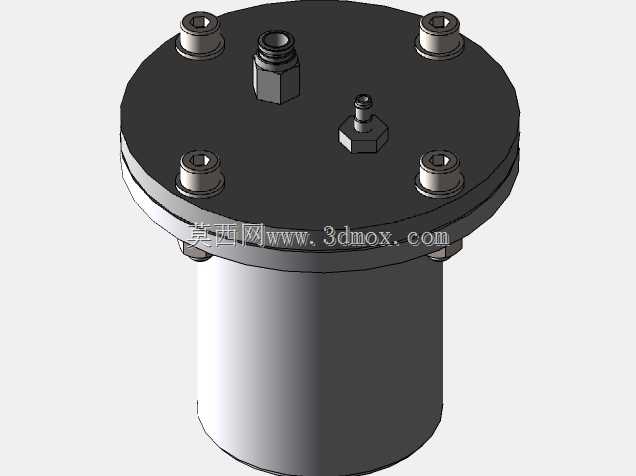

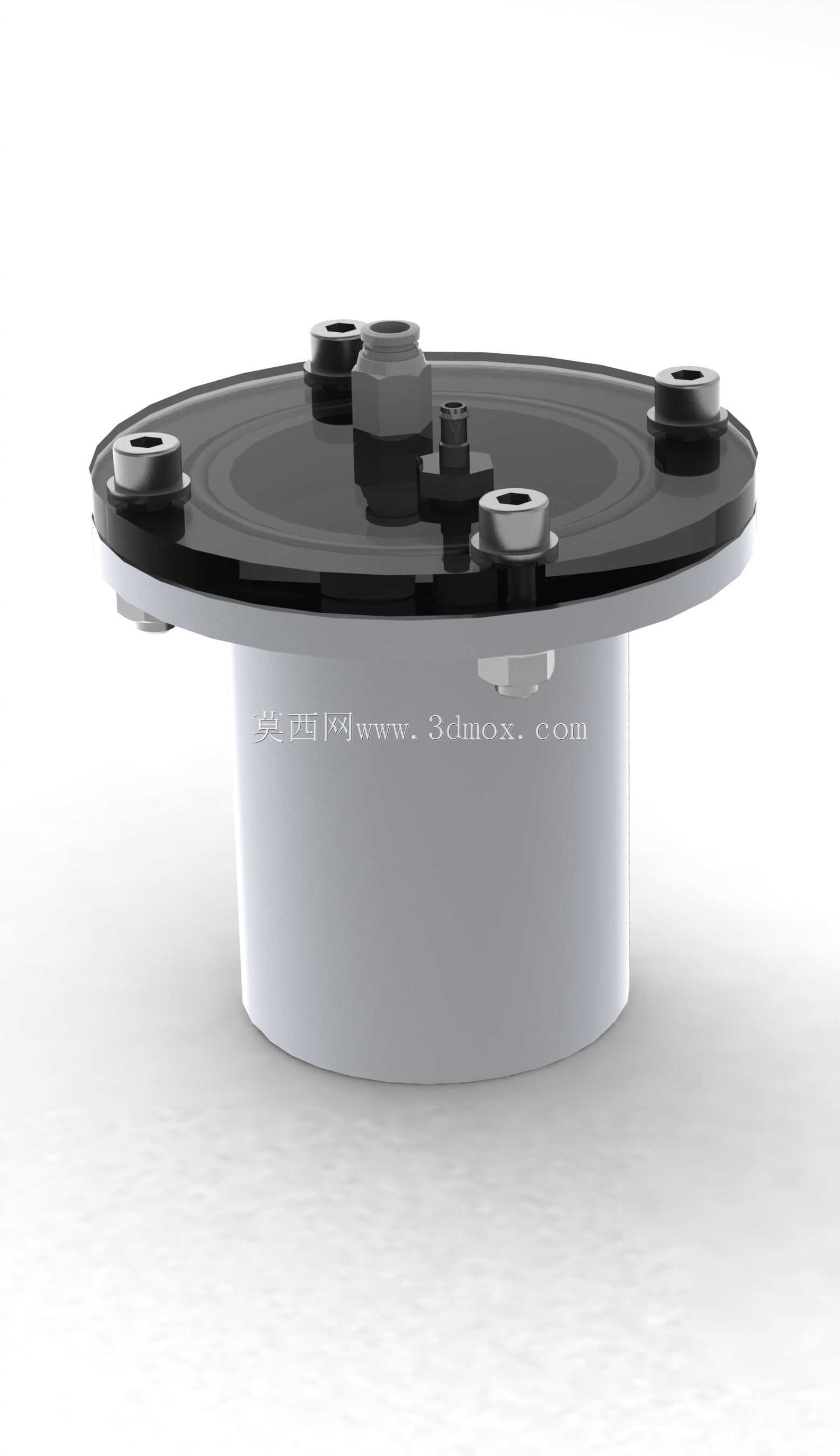

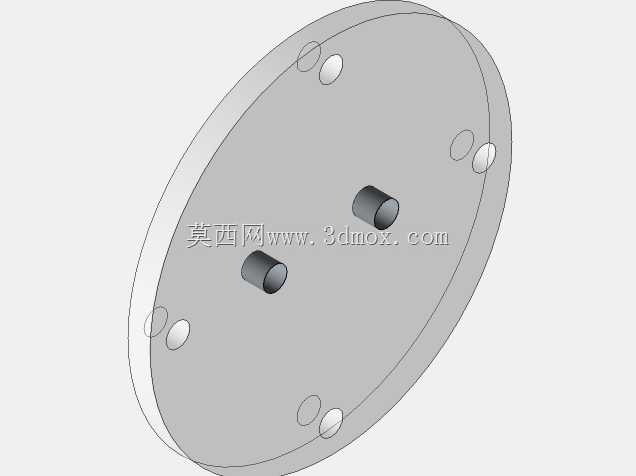

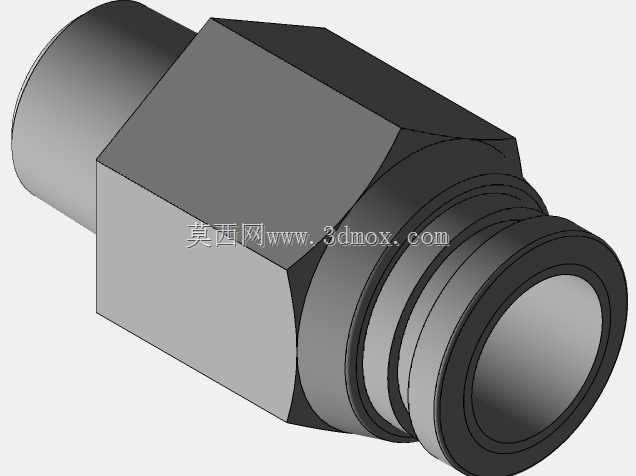

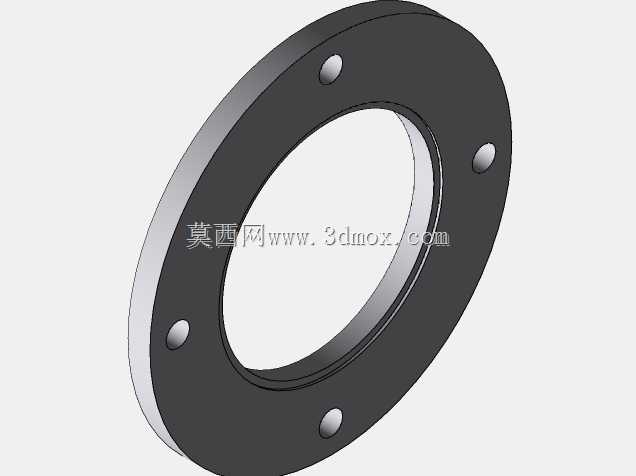

　　看顶部的法兰端盖结构，设计上采用了快开式的螺栓压紧结构，端盖和罐体之间设置了密封胶圈，周向均匀布置的内六角压紧螺栓，不需要完全拧下螺栓就能打开端盖，日常清理罐内积存的环氧树脂、排放冷凝积液的时候操作效率很高，不需要拆解整段管路。端盖上预留的多个接口也做了差异化设计：居中的大口径接口是接前端复合材料工位的进气口，侧边的接口是接后端真空泵的抽气口，另外几个小接口是用来接真空压力表、泄压阀或者备用管路的，不用在现场额外焊接改管，能适配不同的管路配置需求。端盖上方的透明视窗设计也很实用，日常巡检的时候不用开盖就能直接看到罐内的积液高度，等到积液快到进气口高度的时候就及时清理，避免积液过多被气流重新卷吸到泵里。

　　从安装边界的角度来说，这类罐体的外径通常根据抽气速率匹配，常规中小批量复材生产用的规格，外径在150mm到200mm之间，罐体总高度在250mm到300mm之间，底部不需要额外做支撑脚，直接通过管路卡箍固定或者用卡箍固定在支架上就行，安装的时候要注意保持罐体垂直，倾斜角度不能超过5度，不然积液会偏向一侧，容易被抽气口气流带走。罐体的内壁做了光滑处理，没有多余的凸起结构，清理的时候用专用溶剂擦拭就能把附着的环氧树脂残留清理干净，不会出现积液残留固化在罐壁上的问题。

　　在功能设计上，这个罐体除了拦截环氧树脂，还能起到冷凝缓冲的作用：真空抽气过程中气流从前端工位进入罐体之后，流道截面突然变大，气流速度会快速下降，裹挟的液滴在重力作用下自然下落，加上罐壁的冷凝作用，能把95%以上的液态杂质拦截在罐内，后端只需要再加一个小型的纸质滤芯就能给真空泵提供足够的防护，比直接在泵口装滤芯的防护效果好很多，而且滤芯的更换周期能延长3倍以上。另外罐体的密封结构经过了负压保压测试，在满负压的状态下24小时泄漏率不超过100Pa，完全能满足复合材料成型工艺对真空度稳定性的要求，不会因为罐体本身的泄漏导致成型件出现缺胶、气泡这类质量问题。

　　不少刚接触真空工艺的设计人员在做管路设计的时候，容易忽略这类前置缓冲防护部件的选型，要么直接把真空泵接在成型模腔上，要么随便找个密封罐子当缓冲罐，结果要么是罐子承压不够被大气压压瘪，要么是接口位置不对导致积液被吸进泵里，这款结构的设计细节其实都是从现场故障案例里总结出来的：比如抽气口的位置比进气口高20mm以上，就是为了避免罐体积液没过抽气口；端盖的螺栓采用均匀圆周布置，是为了让密封胶圈的压紧力均匀，不会出现局部漏气的问题；罐体底部做了圆弧过渡，没有直角死角，清理的时候不会有残留的树脂积在角落固化。

　　实际选型的时候，还要根据前端工位的总容积匹配罐体的容量，一般罐体的有效容积要达到前端管路加模腔总容积的1/10以上，才能起到足够的缓冲作用，不然抽气的时候气流速度太快，液滴来不及沉降就会被气流带走，失去拦截的作用。如果是用于大尺寸的复合材料构件生产，还可以把多个罐体串联使用，第一级做粗拦截，第二级做精过滤，进一步提升防护效果。
