金属板材弯曲回弹有限元仿真分析模型

　　在钣金冲压成型的实际生产环节，弯曲工序后的回弹问题一直是影响零件尺寸精度、装配匹配度的核心痛点，小到家电外壳的卡扣弯折、大到汽车覆盖件的翻边成型、工程机械结构件的折弯加工，回弹量控制不当会直接导致后续装配干涉、贴合面间隙超差、连接强度不足等一系列工程问题，很多车间现场的折弯工序反复调模、试冲浪费大量原材料与工时，本质上都是对回弹规律的预判不足，这套仿真分析模型正是针对这类工程痛点搭建，可直接为折弯模具的型面补偿、工艺参数设定提供量化的参考依据。

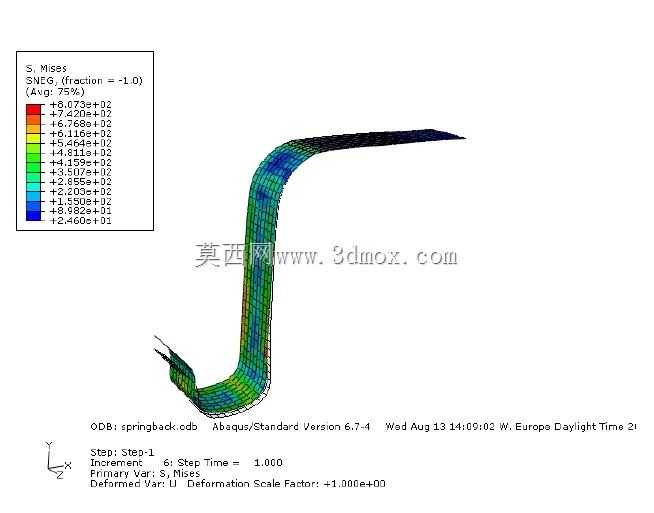

　　从模型的设计逻辑来看，整个仿真过程完全贴合实际折弯工序的物理过程，首先还原了板材与模具的接触边界条件，没有采用理想化的刚性位移假设，而是考虑了模具与板材接触过程中的摩擦系数、压边力施加方式、折弯加载的速率匹配，同时在材料本构设置上，摒弃了传统线弹性材料的简化设定，引入了金属板材的塑性硬化特性、包辛格效应参数，能够准确模拟材料在经历弯曲加载、塑性变形、模具卸载全流程的应力演化规律，最终输出的米塞斯应力云图可以直观看到弯曲圆角区域的应力集中分布，不同颜色梯度对应不同区间的应力数值，能清晰分辨出弹性变形区与塑性变形区的边界，这也是回弹产生的核心区域——塑性变形区外层受拉内层受压，卸载后弹性变形部分恢复带动板材产生角度回弹与曲率回弹。

　　在实际工程应用中，这套模型可适配多种常见金属板材的折弯场景，包括普通冷轧钢板、热轧高强度钢板、铝合金板材等不同材质的折弯分析，只需要调整对应材料的力学性能参数即可完成不同工况下的回弹量计算。模型的变形缩放设置为1:1，还原了真实变形的比例关系，不会因为可视化缩放导致变形量判断失真，从输出的变形结果可以直接读取折弯后零件的实际角度、圆角半径变化量，工艺人员可以根据计算得到的回弹量，提前在折弯模具的凸模角度、凹模圆角上做反向补偿，比如计算得到某高强度钢90度折弯后回弹3.2度，就可以将凸模的工作角度设计为86.8度，实现卸载后零件角度刚好落在公差带范围内，大幅减少现场试模的次数。

　　从安装边界与尺寸适配的角度来说，模型的建模过程预留了参数化调整接口，板材的厚度、折弯边长度、圆角半径、压边力大小、模具间隙这些核心工艺参数都可以直接修改，不需要重新搭建整个仿真框架，适配不同吨位折弯机的工艺窗口，不管是小型钣金车间的薄板折弯，还是重型结构件厂的厚板冷弯加工，都可以基于这套基础模型调整参数完成针对性分析。不同于很多理想化的教学仿真模型，这套模型在接触设置上考虑了实际生产中模具的磨损余量、板材表面的润滑状态对摩擦系数的影响，不会出现仿真结果与实际生产偏差过大的问题，应力分布结果还可以为板材的成型极限判断提供参考，当圆角区域的最大拉应力超过材料的抗拉强度时，可提前预判弯裂风险，在工艺设计阶段就调整折弯半径或者增加退火工序，避免生产过程中出现批量废品。

　　很多刚接触钣金工艺的设计人员容易忽略回弹的影响，直接按照零件的最终尺寸设计模具，结果试生产时零件角度超差，只能靠手工校形弥补，不仅效率低下，还会在零件内部引入额外的残余应力，长期使用后出现应力释放导致的尺寸变形，这套仿真模型可以在设计阶段就完成回弹量的定量计算，把问题解决在工艺规划阶段，同时输出的残余应力分布结果，还可以为后续的去应力退火工序提供参数参考，针对残余应力集中的区域调整退火的保温时间与温度梯度，进一步提升零件的长期尺寸稳定性。
