三相异步电动机三维结构设计模型

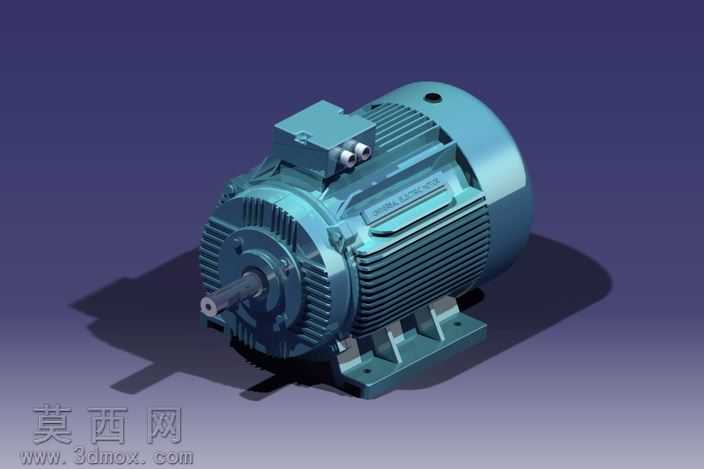

本模型为工业常用三相异步电动机的完整三维设计成果，建模过程严格遵循中小型鼠笼式异步电动机的实际生产制造规范，从核心电磁结构到外部安装附件均做了1:1比例的精准还原。建模初期先梳理电机的整体结构逻辑，将整机拆分为定子总成、转子总成、机座散热组件、端盖轴承组件、接线盒组件、安装固定底座六大独立模块，各模块单独完成参数化建模后再进行整体装配约束，确保各部件的配合公差符合机械设计标准，可直接用于后续的工程出图、运动仿真或结构优化分析。外观渲染阶段针对电机不同部件的材质特性做了区分处理：机座与端盖采用铸铁材质的哑光金属质感，还原铸造件表面细微的颗粒纹理与均匀的散热筋结构，每一条散热筋的间距、拔模角度都与实物保持一致，保证散热结构的合理性；转子输出轴采用调质钢材的亮面金属质感，对轴伸端的键槽、轴肩定位结构做了精细刻画，还原传动轴的加工特征；接线盒部分单独做了细节处理，接线端子、密封盖板、固定螺栓都做了独立建模，还原电机接线部位的防护结构；安装底座的地脚螺栓孔、加强筋结构也完全按照安装标准设计，可直接匹配通用的电机安装尺寸规范。结构设计上充分考虑了电机的实际工作特性，定子与转子的气隙间距控制在合理范围，端盖与机座的止口配合结构、轴承室的定位结构都做了准确呈现，既还原了电机的外观形态，也完整复现了内部的装配关系，能够直观展示异步电动机的工作原理与结构组成，可作为机械设计教学、动力设备选型参考、虚拟装配实训的数字化素材使用。
