航模用硝基发动机三维结构设计模型

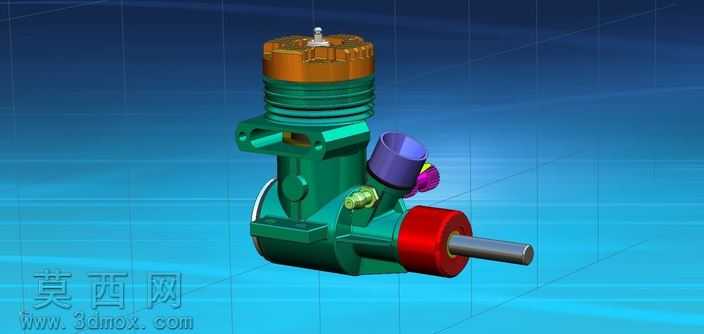

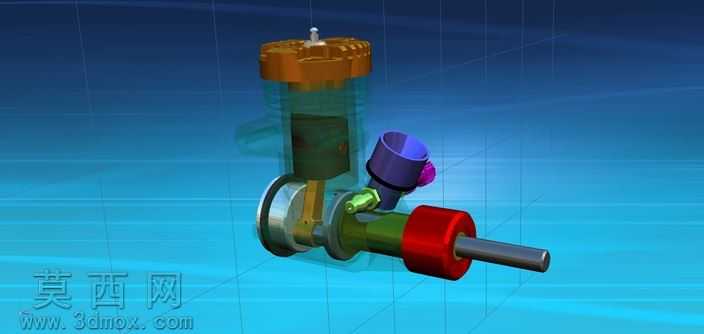

本模型为航模动力系统常用的硝基发动机三维设计成果，建模过程严格遵循小型内燃机的实际结构比例完成，整体采用自顶向下的建模思路，先完成整机装配基准的搭建，再依次拆分出缸体、缸头、曲轴、活塞、化油器、散热鳍片、输出轴等独立零部件，逐一完成单个零件的特征建模后再进行整机装配约束，确保各部件的装配间隙、运动行程完全符合真实硝基发动机的运行逻辑。模型在材质渲染阶段做了精细化区分，缸体主体采用金属绿涂装模拟压铸铝合金的阳极氧化质感，缸头散热段采用棕铜色渲染还原铜质缸头的导热特性，输出轴端的启动杯采用亮红色材质做功能区分，伸出的动力输出轴采用抛光金属银质感还原钢材加工后的表面效果，化油器、调节油针等附属部件分别采用紫色、黄色等差异化配色，既方便区分不同功能模块，也让整机渲染效果更贴近真实产品的视觉表现。结构设计上完整还原了硝基发动机的核心特征：缸体外壁设计有多层环形散热鳍片，满足航模发动机风冷散热的需求；侧置的化油器模块包含进油口、油量调节油针结构，还原了燃油供给系统的布局；前端输出轴集成了启动杯结构，匹配航模启动器的使用需求；缸体侧面预留了安装固定位，可直接适配航模机身的安装支架。建模过程中对各运动部件做了干涉检查，确保曲轴转动、活塞往复运动的行程范围内无结构冲突，各连接部位的安装孔、定位凸台均按照通用航模发动机的安装尺寸设计，可直接用于航模动力系统的结构验证、安装适配模拟，也可作为小型内燃机结构教学的可视化演示模型，帮助理解二冲程硝基发动机的工作原理与结构组成。
