玻璃钢储水罐运输拖车结构设计

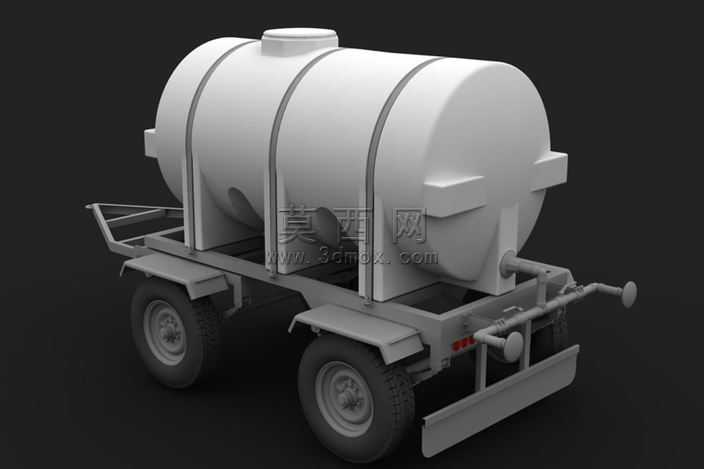

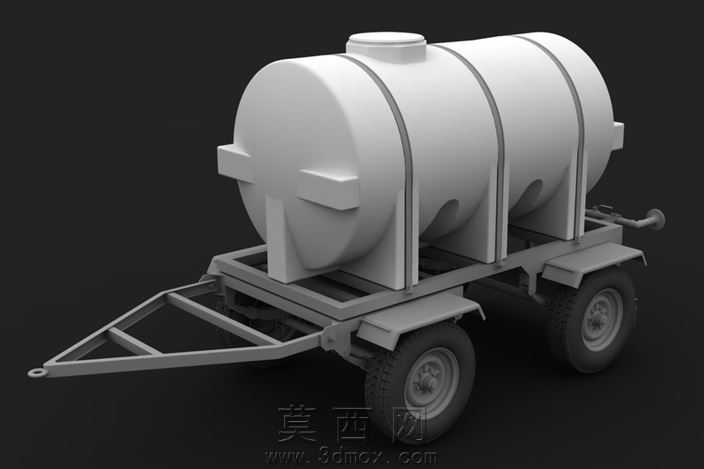

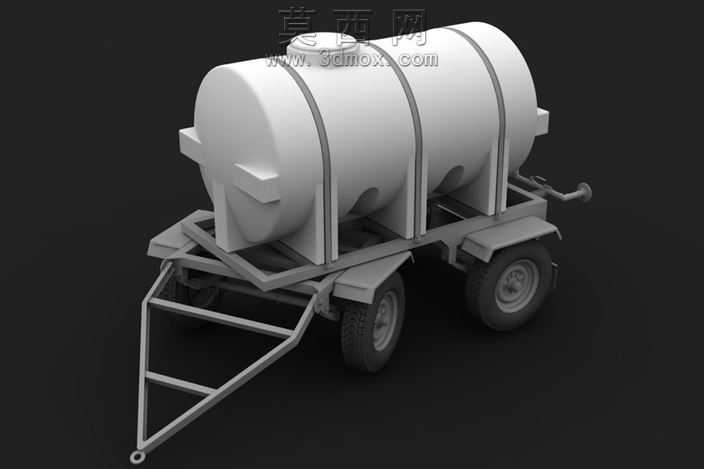

本作品为一款搭载卧式玻璃钢储水罐的运输拖车三维设计，整体建模过程严格遵循工业装备的实际生产逻辑，先完成核心功能部件的参数化搭建，再逐步装配附属结构，最终通过材质赋予与渲染输出呈现完整效果。建模阶段首先确定拖车的整体尺寸基准，以牵引架连接端为坐标原点，规划行走轮组的轴距、轮距参数，保证行驶过程中的稳定性，车架部分采用矩形钢管焊接结构的建模逻辑，通过拉伸、切除特征构建纵梁与横梁的拼接结构，在对应位置预留罐体托架的安装孔位，同时在牵引架末端设计牵引环结构，匹配通用牵引装置的连接尺寸。罐体部分按照卧式承压储水容器的结构特征建模，罐体主体为圆柱形筒体，两端采用标准椭圆封头结构，顶部设置圆形人孔与加注口，侧面预留液位检测与管路接口的安装位，罐体外部设计三道环形加强箍，通过绑定约束与罐体表面贴合，提升罐体运输过程中的抗形变能力。罐体与车架之间设计弧形托架结构，托架弧度与罐体外径完全匹配，托架与车架之间通过螺栓连接结构固定，避免罐体在运输过程中出现移位。行走机构部分采用双轴四轮布局，每个轮组包含轮胎、轮毂、车轴与悬挂支架，轮胎建模还原了真实载重轮胎的胎纹结构，轮毂采用钢制冲压轮毂的造型，车轴与车架之间通过板簧悬挂结构连接，建模过程中还原了板簧的叠片结构与连接吊耳，保证拖车在非铺装路面行驶时的减震效果。材质赋予阶段，车架与行走机构的金属部件赋予哑光灰色钢材材质，调整金属度与粗糙度参数还原钢制构件的真实质感，罐体部分赋予玻璃钢材质，设置半哑光的表面质感与浅灰白色基础色，还原玻璃钢制品的表面特征，轮胎部分赋予黑色橡胶材质，调整粗糙度参数呈现橡胶的哑光质感。渲染阶段采用深色纯色背景，搭配柔和的侧方主光源与顶部补光，突出模型的结构轮廓与部件层次，阴影设置为软阴影，避免生硬的阴影遮挡结构细节。整体设计兼顾了储水运输的功能需求与拖车的行驶性能，所有部件的装配关系符合实际专用车辆的装配规范，可作为小型储水运输装备的设计参考，也可用于相关装备的结构演示与教学使用。
