参数化飞机翼段带肋与铆接结构

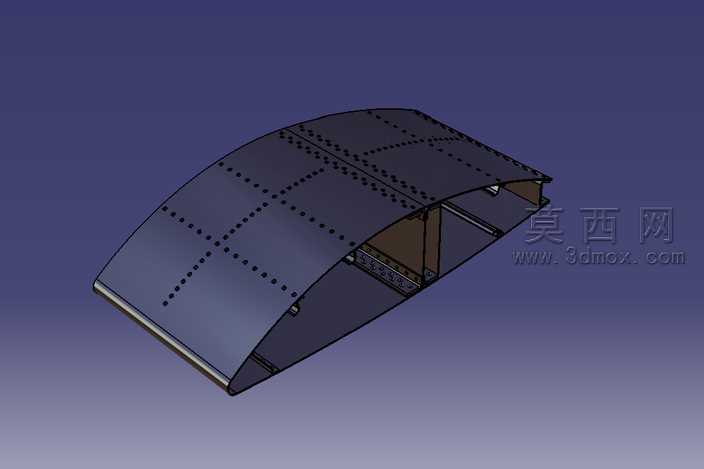

本作品为飞机翼段的三维参数化建模成果，建模过程中优先考虑结构的可修改性，将翼肋、翼梁、蒙皮、铆钉等核心构件均设置为可驱动的参数化特征，方便后续根据不同翼型、尺寸需求快速调整结构参数，无需重新搭建整体建模逻辑。建模阶段先依据翼型曲线生成蒙皮的基础曲面，通过曲面加厚、修剪等操作得到带弧度的蒙皮实体，蒙皮表面按照航空铆接的标准间距排布铆钉孔位，孔位阵列与翼面弧度完全贴合，保证后续装配的同轴度要求。内部结构方面，翼肋采用翼型截面拉伸生成，根据翼段的受力分布设置不同肋位的厚度与减重孔结构，翼梁作为主要承力构件，与翼肋之间通过布尔运算预留装配卡槽，保证各构件装配时的定位精度，避免出现干涉问题。材质渲染阶段，蒙皮采用航空铝合金的哑光金属材质，调整金属度与粗糙度参数还原真实航空铝材的表面质感，内部翼肋、翼梁采用稍深的金属色调区分不同构件，铆钉部分采用高亮金属质感突出铆接结构的细节，整体渲染背景采用渐变深蓝色调，突出翼段的结构轮廓与细节特征。设计思路上完全遵循经典飞机翼面的结构逻辑，还原真实翼段的受力传递路径，蒙皮承受气动载荷并传递给翼肋，翼肋将载荷传递给翼梁，最终通过翼梁连接到机身结构，所有铆接位置的排布均符合航空制造的工艺规范，参数化的设置让使用者可以快速修改翼展、翼弦、肋位间距、铆钉间距等核心参数，快速生成不同规格的翼段结构，可用于航空结构教学、翼段受力仿真分析、航空类科普展示等多种场景，整体模型结构完整，细节还原度高，参数驱动逻辑清晰，具备较高的复用性与修改便利性。
