固定翼小型无人飞机三维结构设计

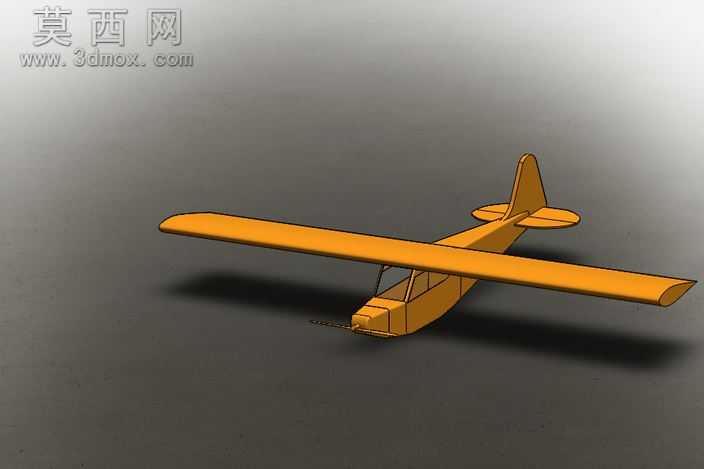

本作品为固定翼构型的小型无人飞机三维模型，整体采用上单翼常规气动布局设计，建模过程中以SolidWorks为核心建模工具，通过参数化草图绘制、特征拉伸、曲面放样等操作完成全机结构的搭建，各部件间的装配关系完全按照真实轻型固定翼无人机的结构逻辑设置，保证了模型的结构合理性与可参考性。模型的机身部分采用矩形截面的轻量化桁架式结构设计，通过薄壁特征模拟真实无人机的轻质机身壳体，既还原了实机的结构强度设计思路，也体现了小型无人机减重优先的设计原则；机翼部分采用平直翼构型，通过曲面建模完成翼型的精准还原，翼身衔接处做了平滑过渡处理，既保证了气动外形的流畅性，也还原了实机机翼与机身的连接结构，尾翼部分包含水平尾翼与垂直尾翼，同样采用对称翼型设计，与机身尾部的连接结构完整还原，能够清晰展示常规固定翼无人机的尾翼操控结构布局。渲染阶段采用哑光橙黄色作为机身主体材质，模拟小型验证无人机常用的轻质复合板材外观质感，地面投影效果经过参数调整，还原了室内渲染环境下的柔和光影，能够清晰展示整机的轮廓与结构比例。设计思路上，该模型作为入门级验证型无人机的结构方案，整体结构简洁规整，没有多余的复杂曲面设计，既适合作为无人机结构设计的入门参考案例，也能够用于3D打印验证、航模改装参考等场景，全机各部件均可独立拆分查看，能够清晰展示固定翼无人机从机身骨架、机翼结构到尾翼组件的完整装配逻辑，对于理解常规布局固定翼飞行器的基础结构设计有较高的参考价值。
