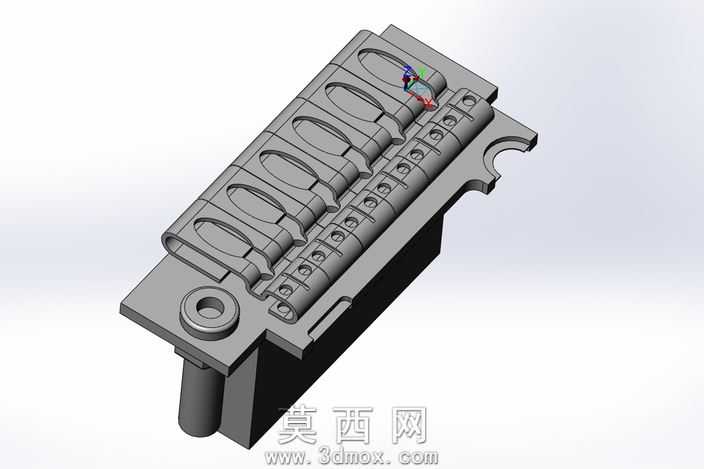

威尔金森复古款电吉他固定琴桥结构设计

本模型为复刻经典威尔金森托马斯风格的电吉他固定琴桥三维设计，建模阶段以实体卡尺测量的原厂配件尺寸为基准，在SolidWorks环境下采用自底向上的装配建模逻辑完成全结构搭建。建模过程中优先还原琴桥的核心功能结构：底部一体化压铸基座做了圆角过渡与安装定位凸台设计，对应琴身安装孔位做了沉头孔结构处理，保证安装时螺丝可完全埋入基座不突出表面；六个独立的弦鞍单元分别做了独立的高度调节螺纹孔、前后微调卡槽结构，每个弦鞍顶部的弦槽弧度匹配标准电吉他琴弦直径，做了防滑倒角处理避免演奏时琴弦移位。基座侧边的挂弦柱做了过盈配合的装配结构设计，柱体根部做了加强筋处理，可承受标准电吉他琴弦的满负载拉力不变形。材质渲染阶段，基座与弦鞍主体采用哑光镀铬金属材质，调节螺丝采用亮面不锈钢材质，挂弦柱做了发黑氧化的金属质感区分，渲染时添加了轻微的使用磨损纹理，还原复古配件的真实使用质感。结构设计上保留了原厂琴桥的经典六鞍独立调节特性，省略了非核心的固定小螺丝结构以简化模型复杂度，同时保证所有功能结构的尺寸精度完全匹配原厂配件，可直接用于配件复刻的3D打印验证、数控加工编程参考，也可作为电吉他改装设计的基础结构模块使用。建模时对所有活动配合部件做了间隙预留处理，弦鞍与基座的滑动配合间隙控制在0.02mm，既保证调节时的顺滑度，又避免使用过程中出现晃动间隙影响音准稳定性，整体结构完全遵循经典固定琴桥的力学设计逻辑，可承受常规演奏下的所有受力场景。
