雅马哈R1摩托车油箱盖三维设计

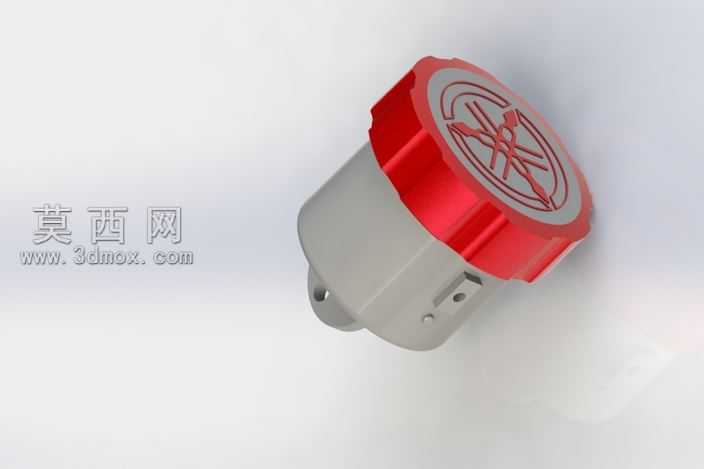

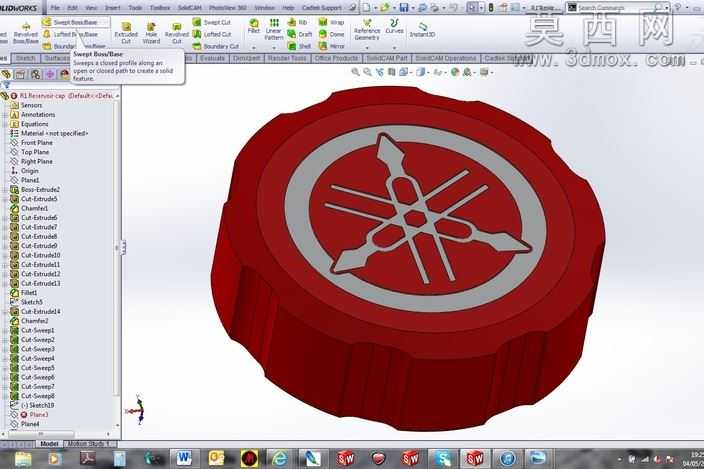

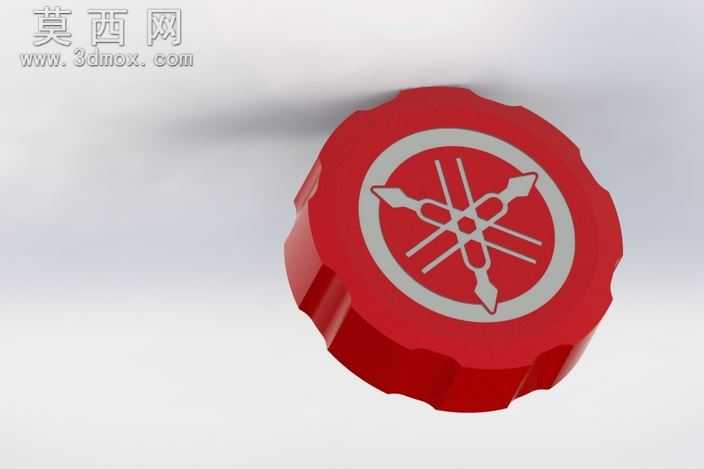

本作品为雅马哈R1摩托车配套油箱盖的三维参数化设计，建模阶段采用SolidWorks完成全流程结构搭建，首先通过回转特征构建油箱盖的主体基座，针对盖体外侧的防滑握持结构，采用阵列式齿状凸缘设计，沿圆周方向均匀排布18个等距防滑棱，每处棱边做R0.8mm圆角过渡，既保证拧动时的摩擦力符合人机操作需求，又避免锐边造成的划伤风险。盖体正面的环形装饰槽采用拉伸切除特征完成，槽宽设置为4.2mm，深度1.5mm，为后续电镀分色预留精准的装配空间。中心的雅马哈音叉徽标采用草图绘制后凸台拉伸的方式构建，徽标整体凸起高度0.9mm，每处音叉线条做等宽处理，边缘做0.2mm的微小倒角，保证后续雕刻加工时的轮廓清晰度。材质设置阶段，主体基座赋予深红色哑光烤漆材质，调整粗糙度参数至0.3，模拟机车原厂油箱盖的磨砂漆面质感；环形装饰槽与中心徽标赋予高光亮铬电镀材质，反射率设置为0.92，添加轻微的环境反射模糊，还原真实电镀层的金属光泽与细腻反光效果。结构设计上，盖体内侧预留标准的螺纹连接结构与密封胶圈安装槽，螺纹参数匹配雅马哈R1原厂油箱口的连接规格，密封槽深度2mm，宽度3mm，可适配常规耐油橡胶密封圈，保证装配后的燃油密封性能。设计过程中同步完成干涉检查，所有特征参数均可直接对接数控加工流程，模型导出的STEP格式文件可直接导入加工编程软件，生成铣削、电镀、徽标雕刻的全工序加工路径，整体设计兼顾外观还原度与实际生产的工艺可行性，完全符合机车改装配件的量产加工要求。
